Edificio scolatico in Laupheim, Germania

Un nuovo edificio a tre piani della scuola secondaria a Laupheim, in Germania, è in cemento armato.

Una delle problematiche progettuali consisteva nel fatto che alcune delle pareti di taglio di irrigidimento con potevano raggiungere le fondazioni.

Hanno progettato un edificio a tre piani che ha le seguenti dimensioni massime:

Lunghezza: ~ 58 m | Larghezza: ~ 56 m | Altezza: ~ 16 m
Numero di nodi: 3.328 | Linee: 4,755 | Aste: 122 | Superfici: 1.339 | Aperture: 96 | Materiali: 3 | Sezioni trasversali: 6

L'edificio forma un anello con un cortile interno di circa 17 mx 24 m.

L'ufficio tecnico tedesco Rohmer GmbH, un cliente di lunga data di Dlubal Software, era responsabile della progettazione strutturale.

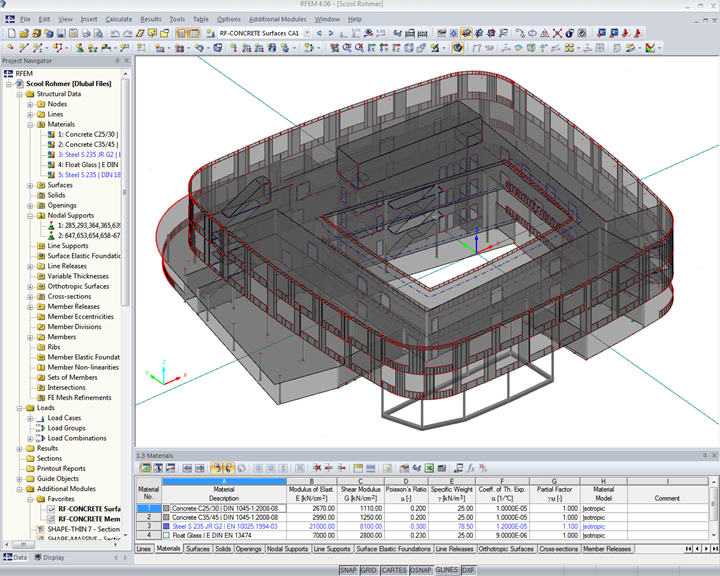

Una struttura in cemento armato 3D è stata inserita in RFEM per considerare l'interazione spaziale delle pareti di irrigidimento delle pareti e dei solai dei soffitti e quindi ottenere una sufficiente stabilizzazione dell'edificio.

Una delle problematiche progettuali consisteva nel fatto che alcune delle pareti di taglio di irrigidimento con potevano raggiungere le fondazioni. A causa di un terreno inappropriato, l'edificio richiedeva un sistema di fondazioni su pali.

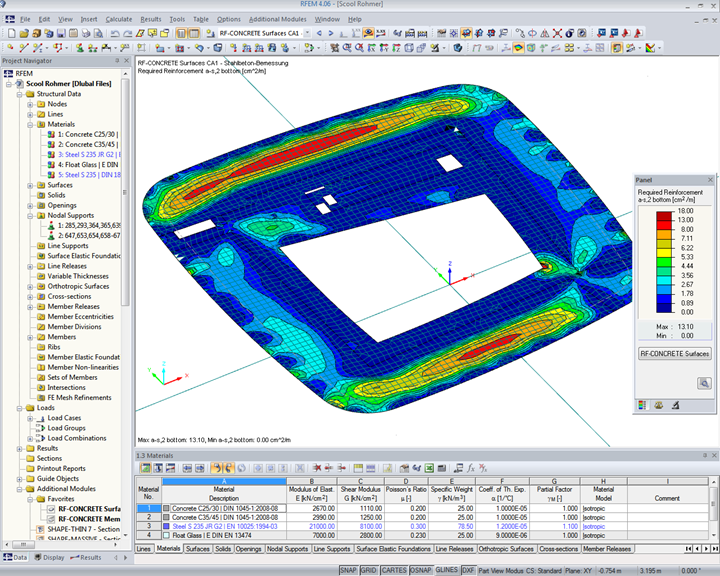

Le superfici e le aste in cemento armato sono state ulteriormente progettate nel modulo aggiuntivo RF-CONCRETE.

Anton Rohmer, responsabile della pianificazione strutturale, afferma: "Nelle condizioni date e, a causa della geometria dell'edificio, solo un calcolo 3D potrebbe fornire risultati realistici ed efficienti."



Specifiche del progetto

Dati del modello

Numero di nodi 3328
Numero di linee 4755
Numero di aste 122
Numero di superfici 1339
Numero di casi di carico 11
Nr. di combinazioni di risultati 2
Peso totale 6973,045 t
Dimensioni 58.042 x 55.746 x 16.650 m
Versione del programma 4.06.00
