Новая индийская исследовательская станция "Бхарати" в Антарктиде

Проект заказчика

Строительное проектирование
Статический расчет на стадии проектирования
IMS Ingenieurgesellschaft mbH
Гамбург, Германия
www.ims-ing.de

Конечный расчет конструкций
KSF GmbH & Co. KG
Бремерхафен, Германия
www.ksf-ing.de

Архитектура bof architekten
bücking, ostrop & flemming partnerschaft mbb
Гамбург, Германия
www.bof-architekten.de
Строительство Менеджмент
KAEFER Construction GmbH
Бремен, Германия
www.kaefer.com
Инвестор NCAOR - Национальный центр антарктических и океанических исследований
Гоа,Индия
www.ncaor.gov.in

Длина: 54 м, ширина: 31 м, высота: 12 м, вес: ~ 260 т
Количество узлов: 3,267, стержней: 7,341, материалов: 2, сечений: 99

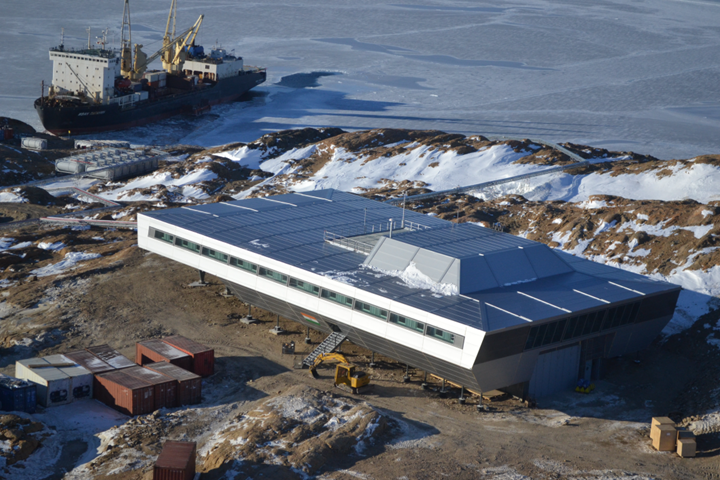

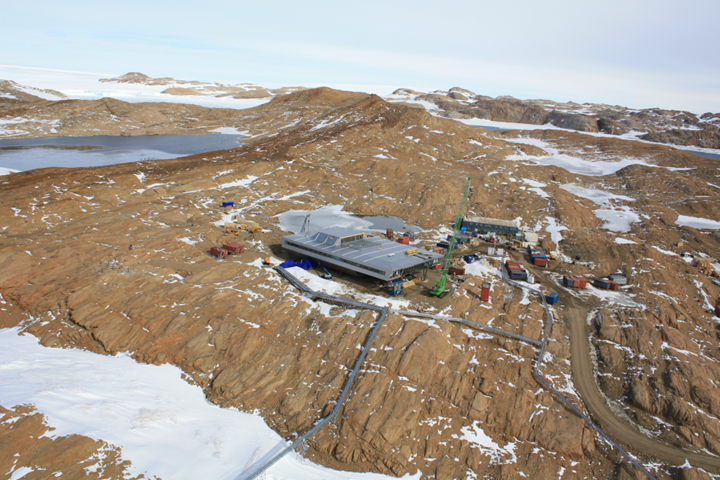

В течение антарктического лета 2010/2011 и 2011/12 была построена новая научно-исследовательская станция в Восточной Антарктиде для индийского Министерства естественных наук. Архитектурно-планировочный проект был выполнены немецкой фирмой bof Architekten и IMS Ingenieurgesellschaft из Гамбурга.

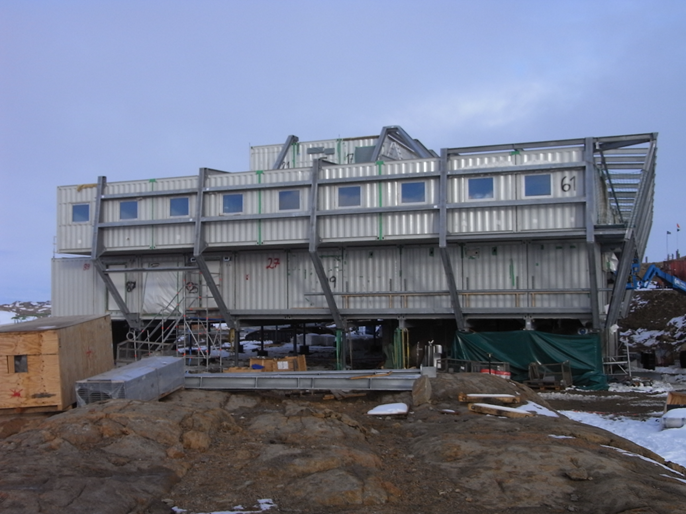

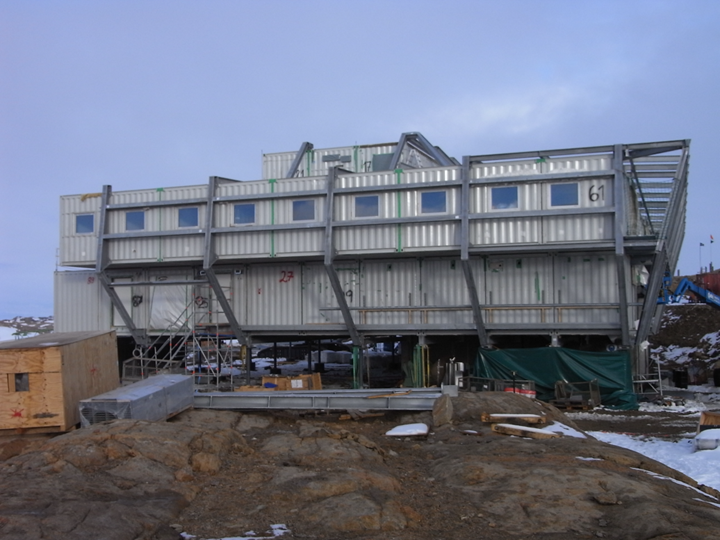

Сложная система конструкций состоит из обволакивающих стальных конструкций и в общей сложности 134 специальных контейнеров, интегрированных для передачи вертикальных и горизонтальных нагрузок. Расчет конструкций был выполнен немецкой проектной фирмой KSF из Бремерхафена.

Конструкция

Исследовательская станция «Бхарати», которая по большей части является двухэтажным зданием, имеет план этажа размером около 30 м х 50 м и высоту более 12 м. Станция была рассчитана на минимальный срок эксплуатации 25 лет.

Конструкция в основном приподнята и построена на стальных колоннах, чтобы минимизировать воздействие снежных заносов. Основание состоит из 83 инъекционных свай GEWI, которые были вбиты в скалистый грунт.

Исследовательская станция подвержена сильной ветровой нагрузке. Динамическое давление порывов, указанное в ветровой сводке, составляло 2,6 кН/м2.

Здание укреплено по передней стороне станции диагональными колоннами, расположенными Y-образно, и твердым железобетонным ядром на задней стороне.

Расчет в RSTAB

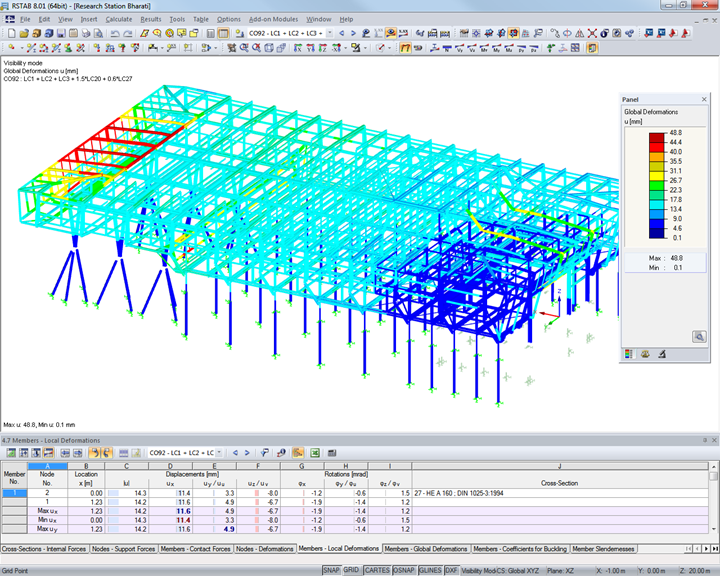

Поскольку предъявлялись высокие требования по пригодности здания к эксплуатации (деформация изгиба, собственная частота и т. д.), необходимо было максимально реалистично проанализировать поведение деформаций. Поэтому вся пространственная модель была задана и рассчитана в RSTAB.

В программе могут быть отображены все несущие поперечные сечения интегрированных контейнерных модулей, а также покрывающая стальная балочная конструкция.

Жесткость сдвига у стенок контейнера учитывалась с помощью заменяющих диагоналей. Таким же образом можно было подробно представить в аналитической модели связи между контейнерами и стальной конструкцией, а также контейнеров между собой.
