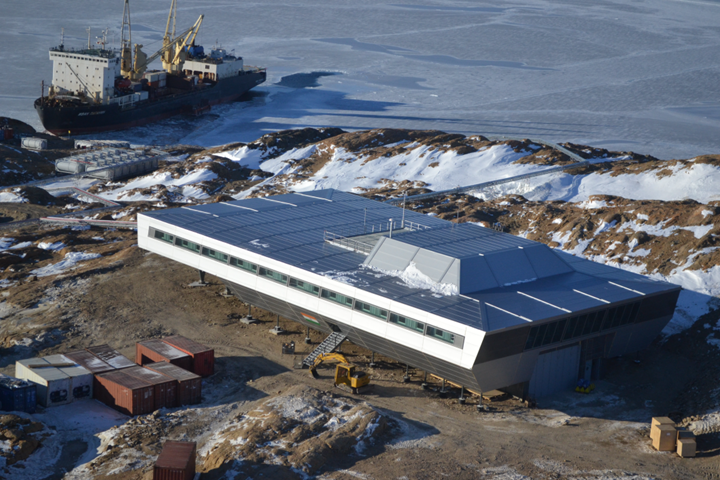

Station de recherche indienne « Bharati », Antarctique

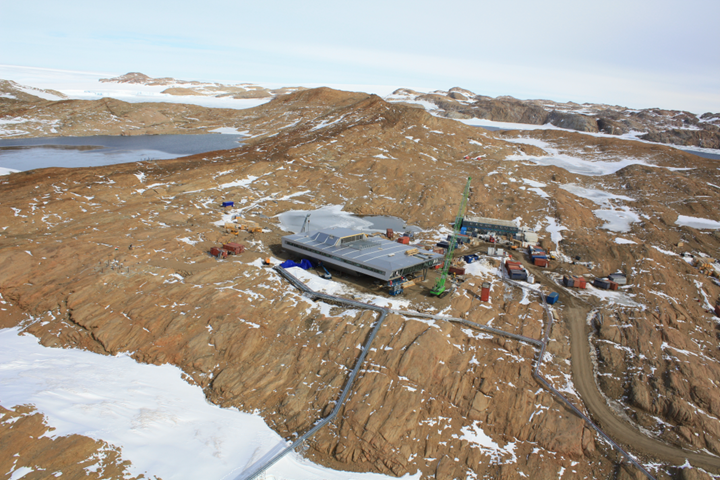

Une station de recherche a été construite en Antarctique pendant les mois d'été de 2010 à 2012 pour le National Centre for Antarctic and Ocean Research indien. La conception et la planification ont été effectuées par le cabinet bof Architekten et le bureau d'études IMS Ingenieurgesellschaft de Hambourg.

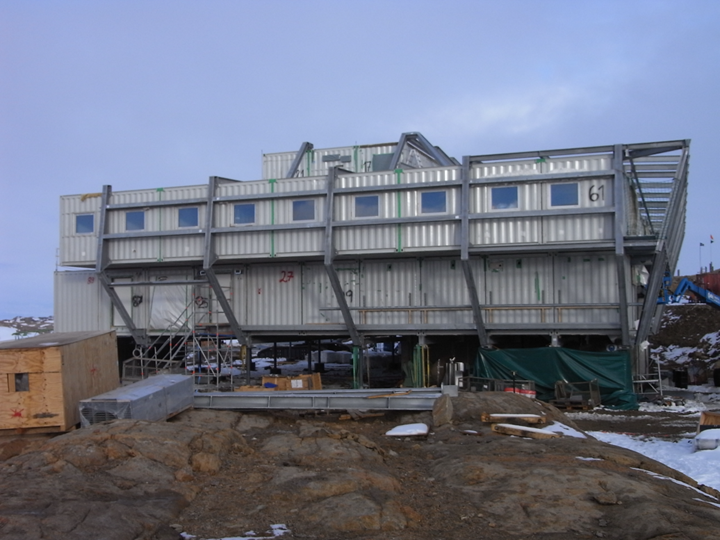

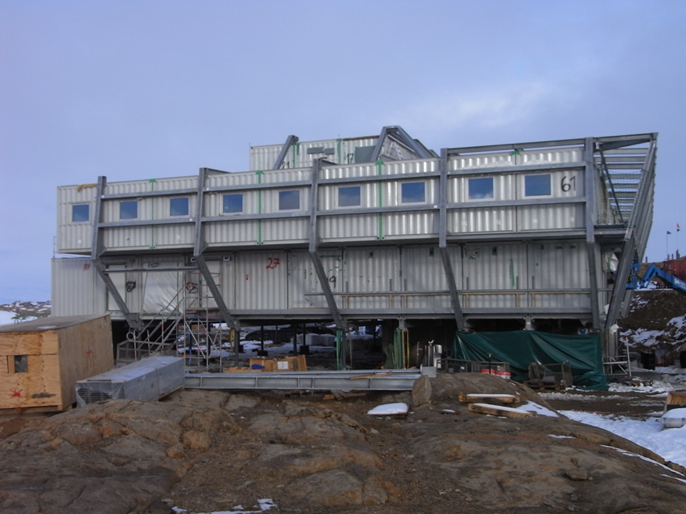

L'ouvrage est composé d'une structure métallique qui enveloppe le bâtiment et de 134 conteneurs qui permettent le transfert des charges verticales et horizontales. L'analyse finale de la structure a été réalisée par le bureau d'études KSF, basé à Bremerhaven.

Structure

Ce bâtiment de deux étages fait 54 m de long, 31 m de large et 12 m de haut. Il a été conçu pour une durée minimale de fonctionnement de 25 ans.

La structure est principalement composée de poteaux en acier afin de limiter l'influence des congères. La fondation se compose de 83 pieux forés GEWI qui ont été installés dans un sol rocheux.

La station de recherche est exposée à des charges de vent extrêmes : la pression dynamique maximale indiquée dans le rapport de vent s'élevait à 2,6 kN/m².

Le bâtiment est contreventé par des poteaux obliques en forme de Y à l'extrémité avant de la station et par un noyau en béton armé dans sa partie arrière.

Calcul avec RSTAB

Le comportement aux déformations a dû être analysé de la manière la plus réaliste possible car la structure doit faire face à d'importantes contraintes de service (flèches, comportement aux vibrations, etc.).

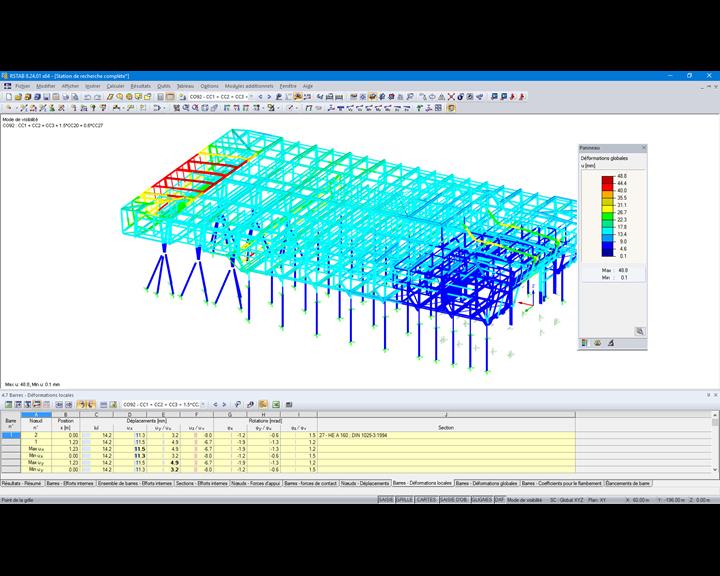

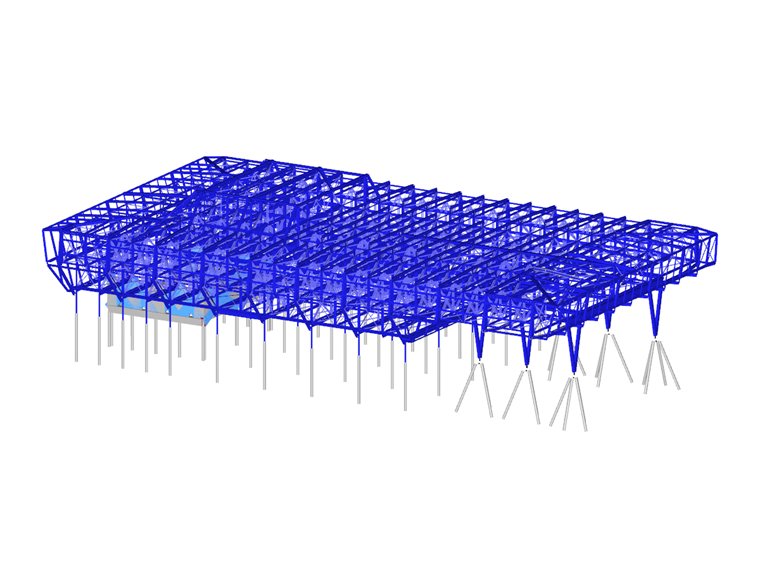

Le modèle de la structure complète a donc été créé et calculé dans RSTAB. Tous les profilés porteurs des modules de conteneurs intégrés et la structure de l'enveloppe métallique ont ainsi pu être représentés.

La rigidité de cisaillement des parois des conteneurs a été considérée à l'aide de diagonales aux caractéristiques équivalentes. Les organes de fixation entre les conteneurs et la structure métallique ainsi qu'entre les conteneurs ont également pu être modélisés de manière détaillée.

Calcul de structure merz kley partner
www.mkp-ing.com
Maître d'ouvrage Erlebnis Akademie AG, Bad Kötzing, Germany
www.eak-ag.de
Fabrication et assemblage Metalúrgica Vera S.R.L.
Client NCAOR - Centre national pour la recherche sur l'Antarctique et les océans
Goa, Inde
ncpor.res.in


Spécifications du projet

Données du modèle

Nombre de nœuds 3267
Nombre de barres 7341
Nombre de cas de charge 27
Nombre de combinaisons de charges 113
Nombre de combinaisons de résultats 14
Poids total 401,551 t
Cotation fonctionnelle 53,230 x 30,200 x 16,294 m
Version du logiciel 7.04.33
