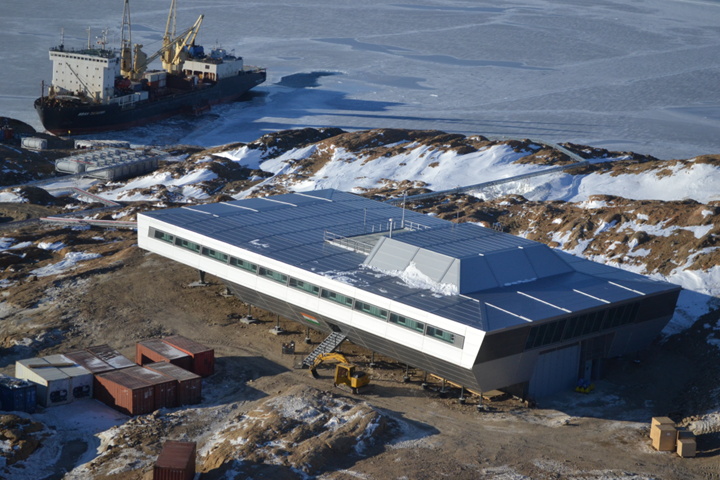

Nuova stazione di ricerca indiana 'Bharati', nell'Antartide

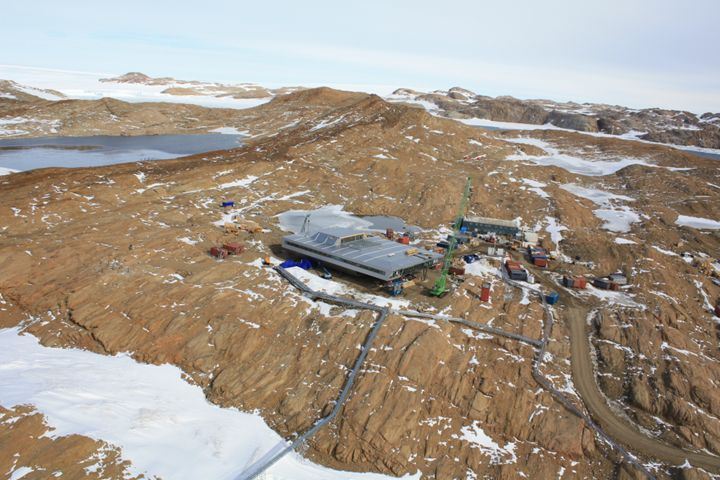

Nell'Antartide orientale, nei mesi estivi antartici del 2010/11 e 2011/12, è stata costruita una nuova stazione di ricerca per il Ministero indiano delle Geoscienze. Le verifiche e i progetti provengono dagli uffici di bof Architekten e IMS Ingenieurgesellschaft di Amburgo, Germania

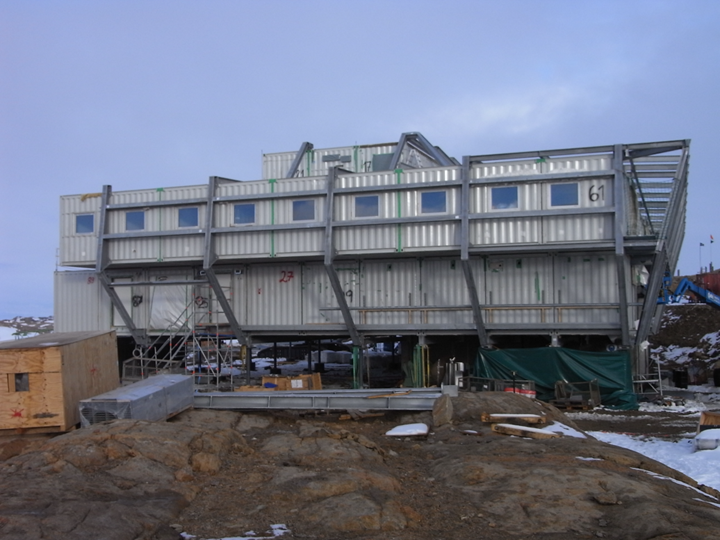

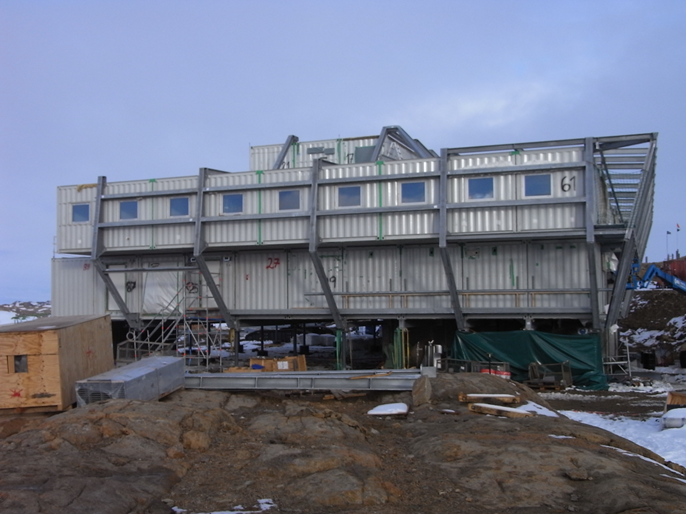

La complessa struttura è formata da una struttura di rivestimento in acciaio e da un totale di 134 contenitori speciali che sono stati integrati per il trasferimento di carichi verticali e orizzontali. L'analisi strutturale è stata eseguita dall'ufficio tedesco di KSF di Bremerhaven.

Struttura

La stazione di ricerca 'Bharati', che è per la maggior parte un edificio a due piani, ha un piano terra con le dimensioni di circa 30 m x 50 m ed è alta più di 12 m. La stazione è stata concepita per una durata di servizio di 25 anni.

La struttura è per lo più elevata e costruita su colonne in acciaio per ridurre al minimo l'impatto delle derive da neve. La fondazione è costituita da un totale di 83 pali GEWI (pali iniettati) che sono stati inseriti nel terreno roccioso.

La stazione di ricerca è esposta a carichi del vento estremi. La pressione dinamica del vento è stata fissata nel rapporto del vento è stata di 2,6 kN/m².

L'edificio è irrigidito nella parte anteriore della stazione da colonne diagonali disposte a forma di Y e da un nucleo solido in cemento armato all'estremità posteriore.

Calcolo in RSTAB

Poiché sono state richieste elevate condizioni di SLE per l'edificio (flessioni, frequenza naturale, ecc.), si è reso necessario analizzare il comportamento di deformazione nel modo più realistico possibile.

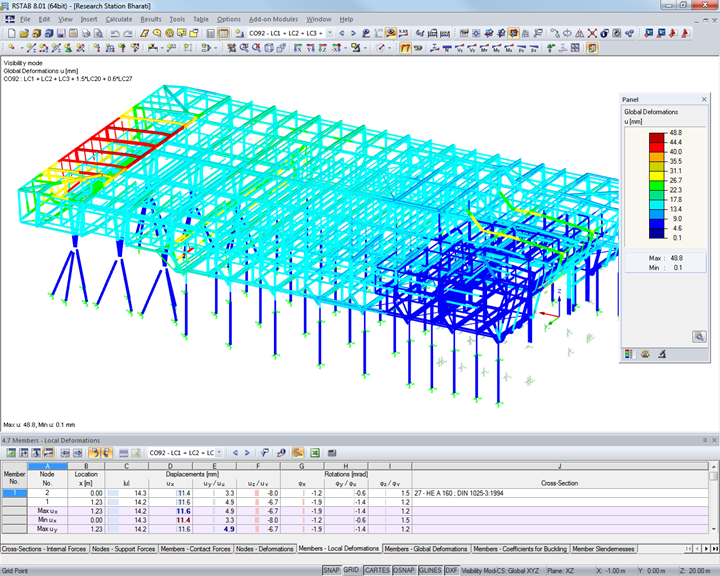

Pertanto, l'intero modello spaziale è stato inserito e verificato in RSTAB. Così facendo, tutte le sezioni trasversali portanti dei moduli container integrati come la costruzione di travature in acciaio incluse sono state rappresentate nel programma.

La rigidezza a taglio delle pareti del container è stata presa in considerazione dalle diagonali sostitutive. Allo stesso modo, nel modello analitico, è stato possibile rappresentare in dettaglio i collegamenti tra i container e la costruzione in acciaio, nonché i container tra loro.

Verifiche strutturali merz kley partner
www.mkp-ing.com
Committente Erlebnis Akademie AG, Bad Kötzing, Germania
www.eak-ag.de
Produzione e assemblaggio Metalúrgica Vera S.R.L.
Committente NCAOR - Centro nazionale per la ricerca antartica e oceanica
Goa, India
ncpor.res.in


Specifiche del progetto

Dati del modello

Numero di nodi 3267
Numero di aste 7341
Numero di casi di carico 27
Nr. di combinazioni di carico 113
Nr. di combinazioni di risultati 14
Peso totale 401,551 t
Dimensioni 53.230 x 30.200 x 16.294 m
Versione del programma 7.04.33
