Nova estação de pesquisa indiana 'Bharati' na Antártida

Projeto de cliente da Dlubal

Planeamento estrutural Análise estrutural de esboço
IMS Ingenieurgesellschaft mbH
Hamburgo, Alemanha
www.ims-ing.de

Análise estrutural final
KSF GmbH & Co. KG
Bremerhaven, Alemanha
www.ksf-ing.de
Arquitetura bof architekten
bücking, ostrop & flemming partnerschaft mbb
Hamburgo, Alemanha
www.bof-architekten.de
Construção Gestão
KAEFER Construction GmbH
Bremen, Alemanha
www.kaefer.com
Investidor NCAOR - National Centre for Antarctic & Ocean Research
Goa, Índia
www.ncaor.gov.in

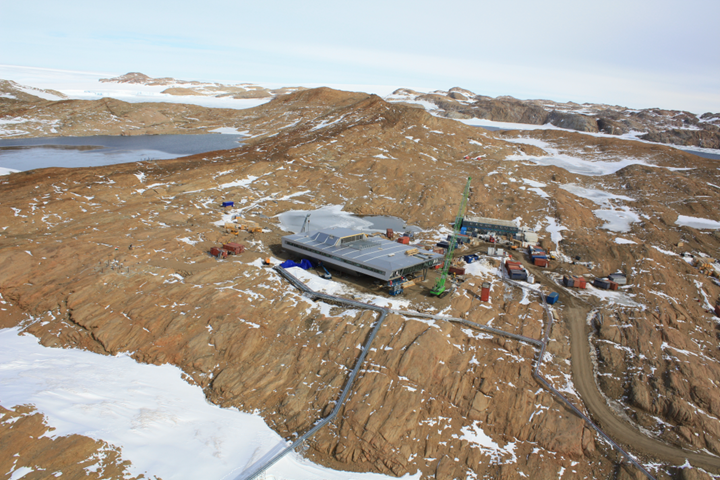

Durante os meses de verão dos anos 2010/2011 e 2011/12, foi construído no leste da Antártida uma estação de pesquisa para o Ministério Indiano das Ciências da Terra. O planeamento e o dimensionamento são da autoria das empresas alemãs bof Architekten e IMS Ingenieurgesellschaft, de Hamburgo.

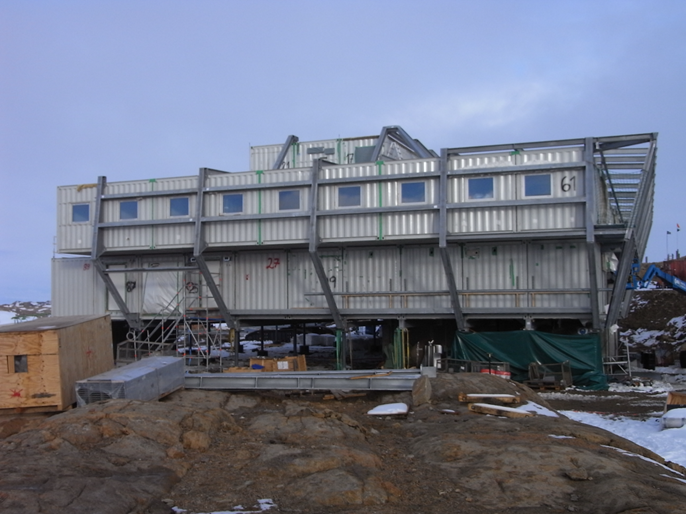

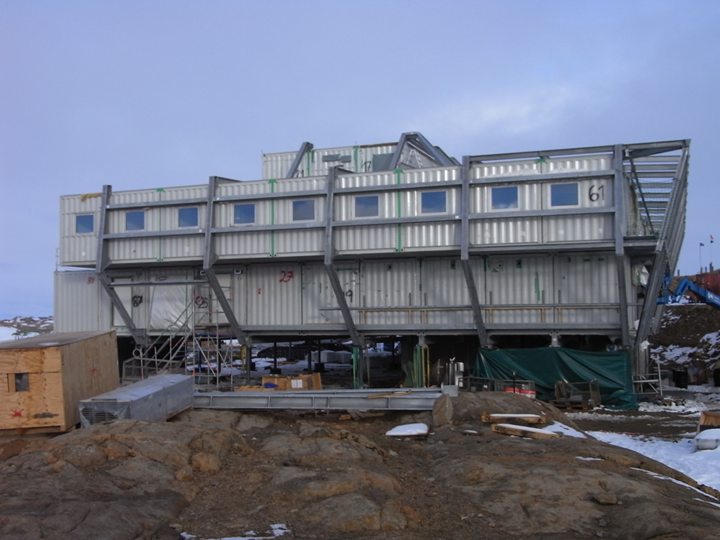

O sistema estrutural complexo é constituído por uma construção envolvente de aço e um total 134 contentores especiais, integrados para transferir cargas verticais e horizontais. A análise estrutural final foi efetuada pela empresa alemã de engenharia KSF, de Bremerhaven.

Estrutura

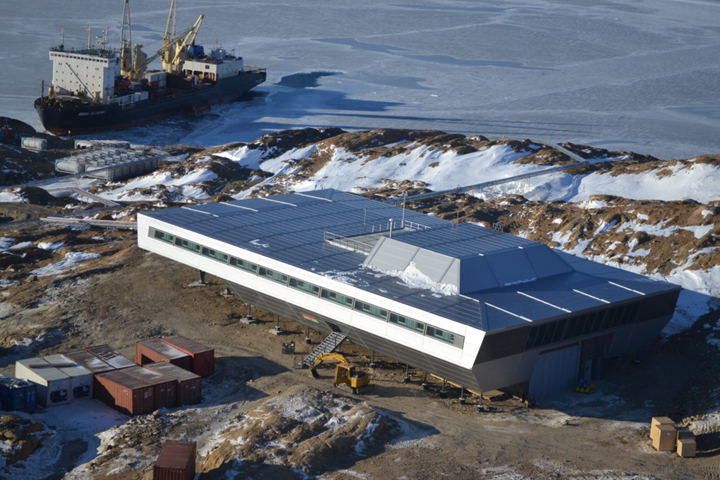

O centro de pesquisa ‘Bharati‘ com dois andares tem uma área em planta de 30 m x 50 m e uma altura de 12 m. A estação foi dimensionada para um tempo de vida útil de 25 anos.

A estrutura foi maioritariamente assente em pilares de aço, para minimizar os efeitos de deslocamentos de neve devido a vento. A fundação é constituída por 83 estacas GEWI (estacas de injeção) inseridas no solo rochoso.

A estação de pesquisa está exposta a cargas de vento extremas. A pressão dinâmica de rajas de vento do relatório foi avaliado em 2,6 kN/m².

O reforço da construção é garantido através de pilares inclinados em forma de Y e através de um núcleo em betão armado na extremidade de trás.

Cálculo no RSTAB

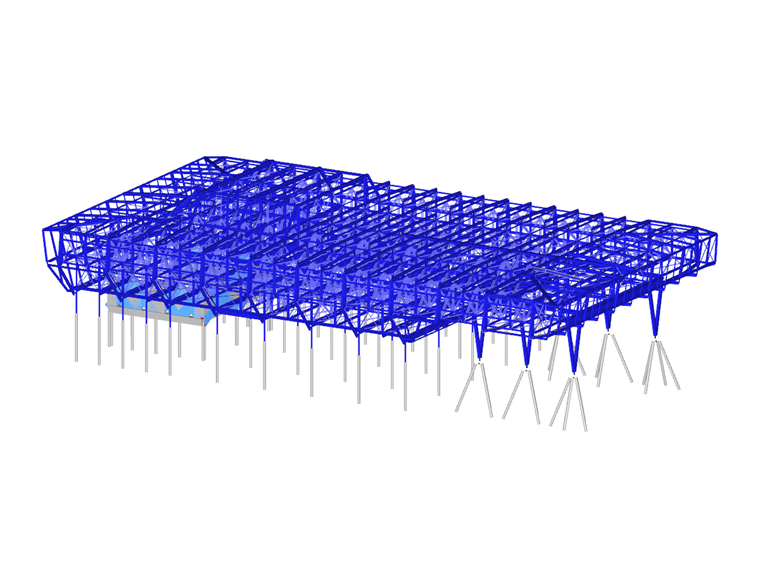

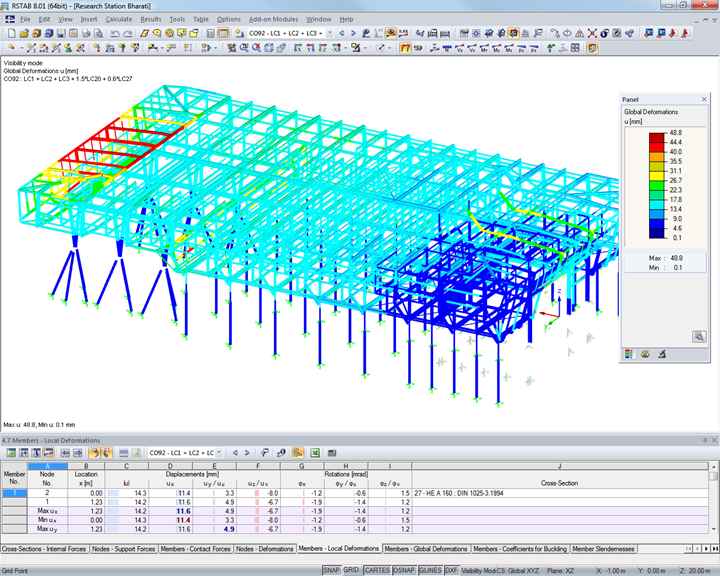

Devido às elevadas exigências para o estado de utilização da estrutura (flechas, frequência natural etc.), foi necessário analisar o comportamento das deformações o mais próximo da realidade possível. Por essa razão, todo o modelo espacial foi introduzido e dimensionado no RSTAB.

Todas as secções portantes dos módulos de contentores integrados assim como da construção de vigas de aço envolvente foram representadas no programa.

A rigidez ao corte das paredes dos contentores foi considerada através de diagonais de substituição. Da mesma maneira, foi possível representar em detalhe as ligações entre os contentores e da estrutura em aço assim como dos contentores entre si no modelo analítico.
