Новая кровля над въездом выставочного комплекса во Франкфурте, Германия

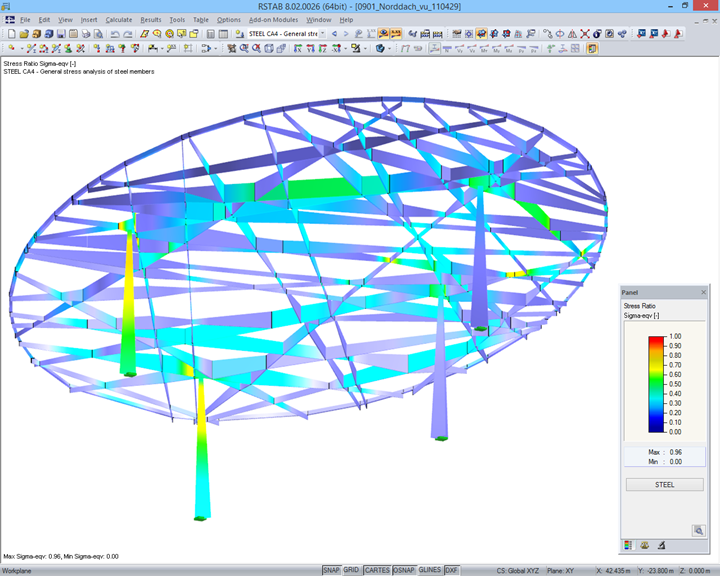

Расчет в RSTAB напряжения стали для северной кровли (© Bollinger + Grohmann)

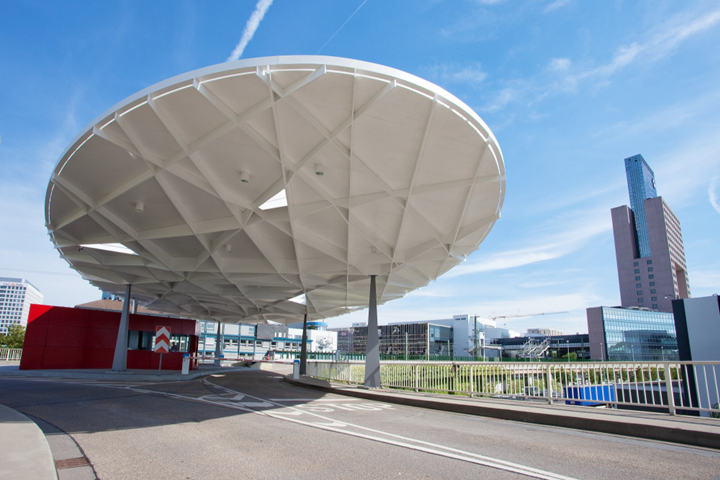

Северные ворота после завершения в августе 2013 (© Messe Frankfurt/Bach)

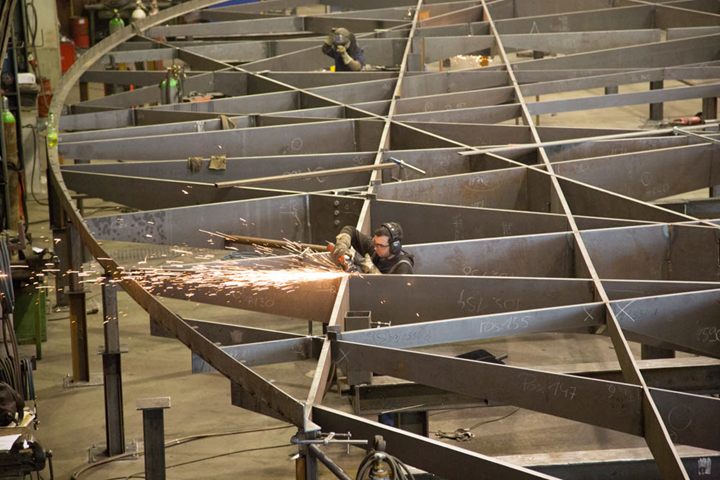

Изготовление конструкции кровли из стальных пластин (© Ingo Schrader)
Проект заказчика
|
Строительное проектирование |
Цифровое планирование и расчет конструкций Bollinger + Grohmann Ingenieure Франкфурт-на-Майне, Германия www.bollinger-grohmann.com |
| Дизайн |
Ingo Schrader Берлин, Германия www.schrader-architekt.de |
| Строительство |
Prebeck GmbH Боген, Германия www.prebeck-stahlbau.de |
| Инвестор |
Messe Frankfurt www.messefrankfurt.com |
Длина: ~42 м, ширина: ~18 м, высота: ~ 5 м

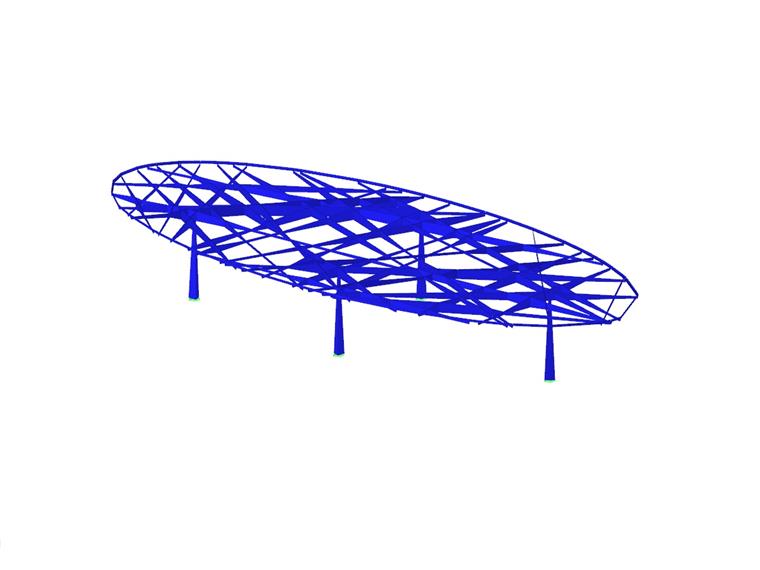

Количество узлов: 298, стержней: 567, материалов: 2, сечений: 26
В 2008 году немецкая компания Messe Frankfurt организовала архитектурный конкурс по реконструкции северных и южных ворот, ведущих к выставочному центру. Целью конкурса была разработка пропускного пункта с кровлей для обоих ворот. Собственник здания пожелал, чтобы кровли были разработаны в виде необычных узнаваемых конструкций.
Победителем конкурса стал немецкий архитектор Инго Шрадер из Берлина, который тесно сотрудничает с немецкими инженерами-проектировщиками Bollinger + Grohmann. Проект представлял собой круглые кровельные покрытия диаметром около 25 м, поддерживаемые колоннами пирамидальной формы. В августе 2013 года было закончено строительство кровли над северными воротами.
Конструкция кровли для северных ворот
В ходе дальнейшего проектирования круглая форма превратилась в овальную из-за адаптации к местным условиям. Ее размер составляет 42 м х 18 м с максимальной глубиной пластин 60 см. Кровля выступает в качестве консоли до 10 м, ее толщина на краю всего 15 см.
Четыре колонны размещены в нерегулярной сетке. Их пирамидальная форма визуально представляет распределение силы в колоннах сверху вниз. Из-за их треугольной формы они выглядят особенно стройными и создается иллюзию парящей кровли.
Опорная конструкция кровли была задана и оптимизирована с помощью вычислительной модели. Создается впечатление, что оси несущих пластин расположены случайным образом. Однако их компоновка является результатом компьютерного процесса проектирования, в котором конструктивные, формальные и производственные граничные условия были приведены в соответствие друг с другом.
Затем пластины были оптимизированы по высоте и ширине. В этом процессе оптимизации RSTAB был связан с проектной программой Rhinoceros с применением индивидуально созданного сценария VBA. Специальный алгоритм уменьшил в несколько раз размер поперечного сечения плоских стальных пластин на основе возникающих эквивалентных напряжений.
