28.1.2014

Nové zastřešení nad branami výstaviště ve Frankfurtu

Ocelová konstrukce střechy nad severní bránou má oválný tvar o rozměrech 42 m x 18 m s maximální výškou lamel 60 cm.

Čtyři pyramidové sloupy podpírající střechu působí velmi štíhlým dojmem, takže vytvářejí iluzi, že se střecha vznáší.

Neue Überdachungen für die Eingangstore der Messe Frankfurt

392x

Vítězem se stal návrh architekta Ingo Schradera z Berlína, vzniklý v úzké spolupráci se statiky kanceláře Bollinger + Grohmann. Návrh představoval kruhové střechy o průměru asi 25 m, které měly ležet na pyramidových sloupech. V srpnu 2013 byla střecha severní brány dokončena.

Střešní konstrukce severní brány

Plánovaný kruhový tvar se v průběhu projektování změnil na oválný, aby vyhověl místním podmínkám. Měří 42 m x 18 m s max. výškou lamel 60 cm. Střecha přesahuje až 10 m a na okraji má tloušťku pouze 15 cm.

Její čtyři sloupy jsou nepravidelně uspořádány a v jejich pyramidovém tvaru se odráží průběh sil. Díky svému trojúhelníkovému tvaru působí velmi štíhlým dojmem, takže vytvářejí iluzi, že se střecha vznáší.

Střešní konstrukce byla vytvořena a optimalizována pomocí výpočetního modelu. Osy nosných lamel jsou na první pohled rozloženy nahodile. Jejich uspořádání je však výsledkem počítačového návrhového procesu, v němž byly uvažovány konstrukční, formální a výrobní požadavky.

Následně byla optimalizována výška a šířka lamel.

Pro tento účel byl návrhový program Rhinoceros propojen s programem RSTAB pomocí cíleně vytvořeného VBA-skriptu.

Speciální algoritmus iteračně redukoval rozměry průřezu plochých ocelových lamel na základě vypočítaných srovnávacích napětí.

Použité programy

Statika a konstrukce	Digitální plánování a statický návrh Bollinger + Grohmann Ingenieure, Frankfurt nad Mohanem, Německo www.bollinger-grohmann.com
Investor	Ingo Schrader, Berlín, Německo www.schrader-architekt.de
Realizace	Prebeck GmbH, Bogen, Německo www.prebeck-stahlbau.de
Investor	Messe Frankfurt, Německo www.messefrankfurt.com

Specifikace projektu

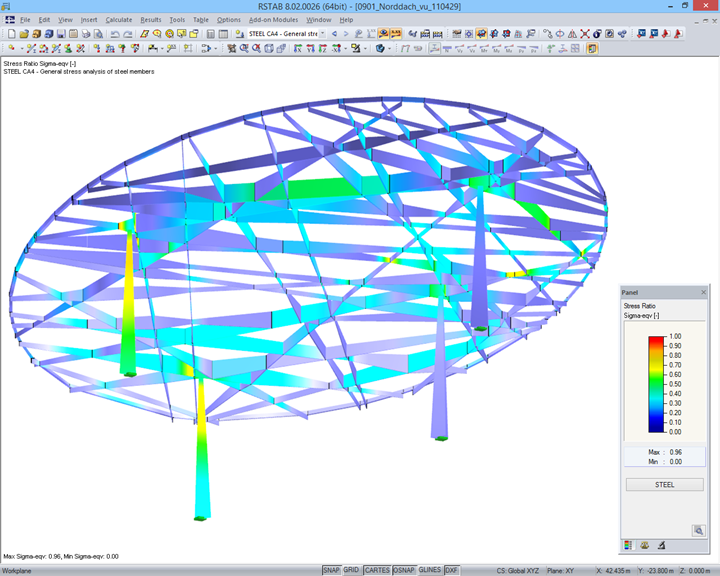

Stahlspannungsanalyse des Norddaches in RSTAB (© Bollinger + Grohmann)

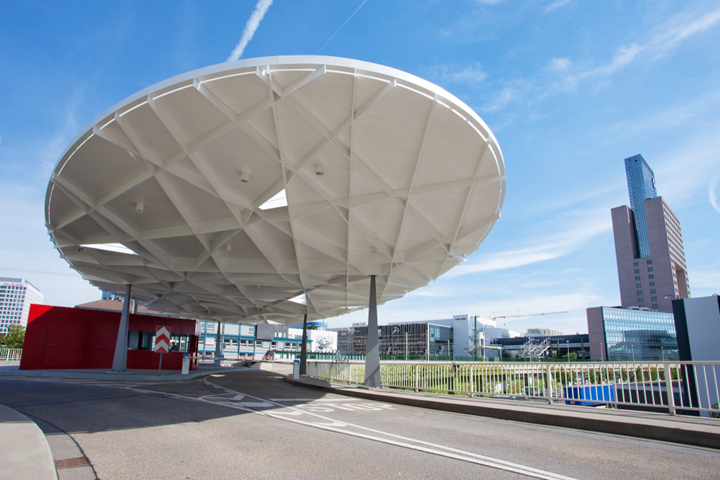

Severní brána po dokončení v srpnu 2013 (© Messe Frankfurt/Bach)

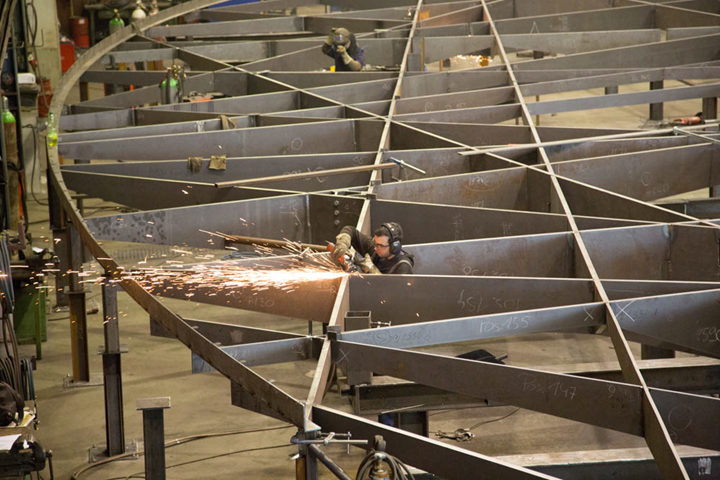

Produktion der Überdachungskonstruktion aus Stahl (© Ingo Schrader)

Údaje o modelu

Počet uzlů 298

Počet prutů 567

Počet zatěžovacích stavů 10

Počet kombinací zatížení 14

Počet kombinací výsledků 6

Celková hmotnost 67,049 t

Rozměry 39,335 x 23,128 x 5,174 m

Verze programu 8.02.00
