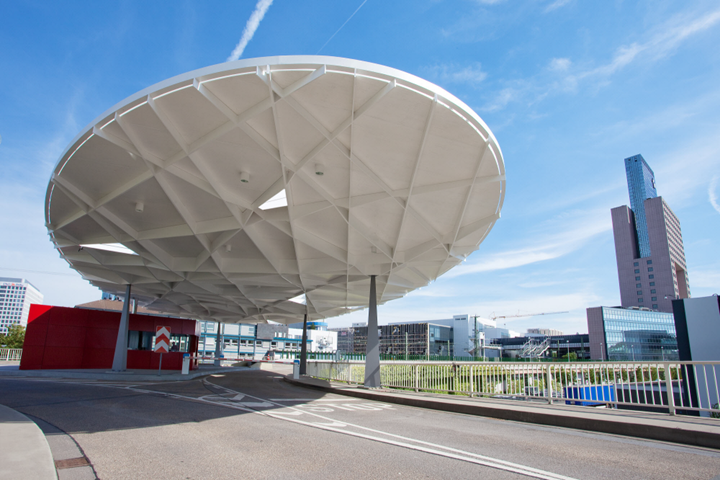

The steel structure of the roof above the northern gate of Frankfurt Exhibition Grounds has an oval shape with a size of 42 m x 18 m.
The roof is supported by pyramid-shaped columns, which appear particularly slim and the roof has the illusion that it is floating.
获奖的设计师是来自柏林的德国建筑师Ingo Schrader，他与德国Bollinger + Grohmann结构工程师紧密合作。 草稿中包括直径约82 ft的圆形屋顶，由金字塔形柱子支撑。 2013年8月，在北门完成了屋面施工。
在进一步的设计过程中，由于要适应当地情况，圆形变成了椭圆形。 其尺寸为138英尺x 59英尺，最大层板深度为23 5⁄8 in。 Das Dach kragt bis zu 10 m aus und ist am Rand nur 15 cm hoch.
四根柱子放置在不规则网格中。它们的金字塔形状直观地显示了柱子中的向下受力分布。 由于其三角形的形状，它们显得特别纤细，并且屋顶看起来像是漂浮的。

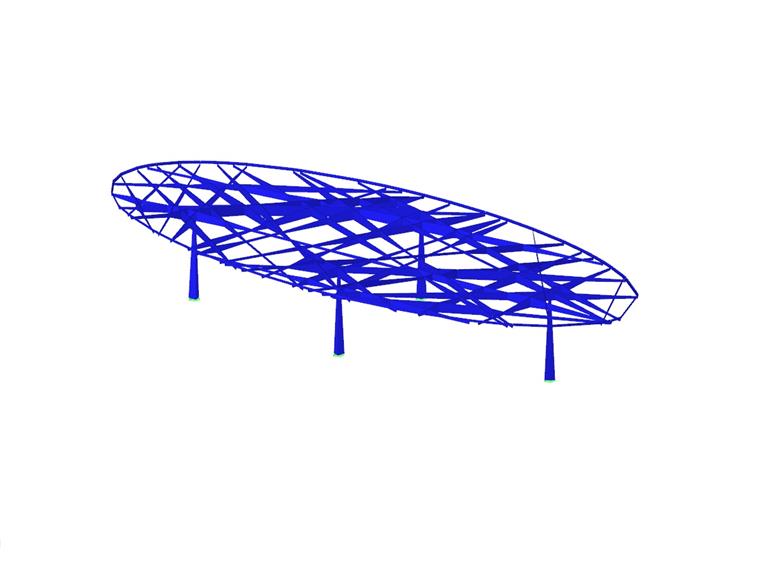

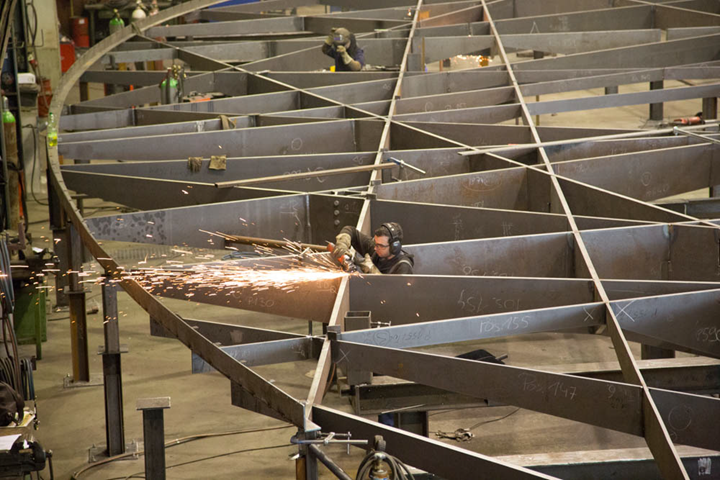

通过计算模型生成并优化了屋盖结构。 可能的印象是承压薄板的轴线是随机排列的。 但是它们的排列是基于计算机的设计过程的结果，结构，形式和制造边界条件是一致的。

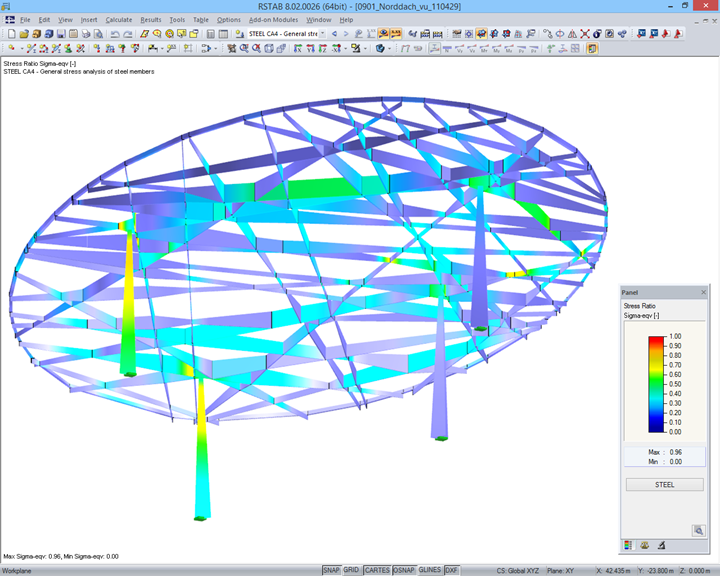

然后对板的高度和宽度进行优化。 在该优化过程中，RSTAB通过单独创建的VBA脚本与Rhinoceros设计程序连接。 一种特殊的算法根据出现的等效应力迭代地减小扁钢薄板的截面尺寸。
