Nova cobertura para entrada da feira de exposições em Frankfurt, Alemanha

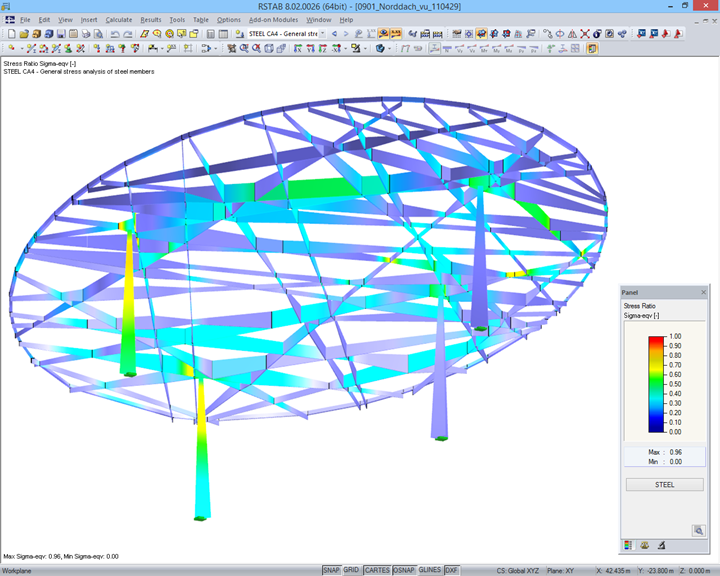

Análise de tensões de aço da cobertura Norte no RSTAB (© Bollinger + Grohmann)

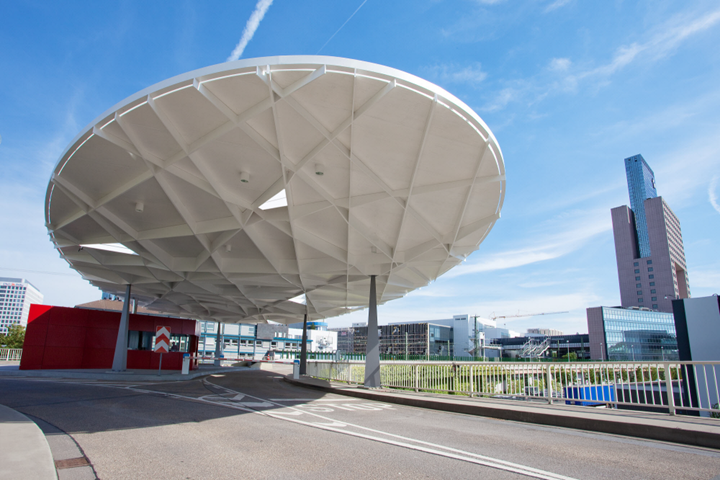

Entrada Norte após conclusão em agosto de 2013 (© Messe Frankfurt/Bach)

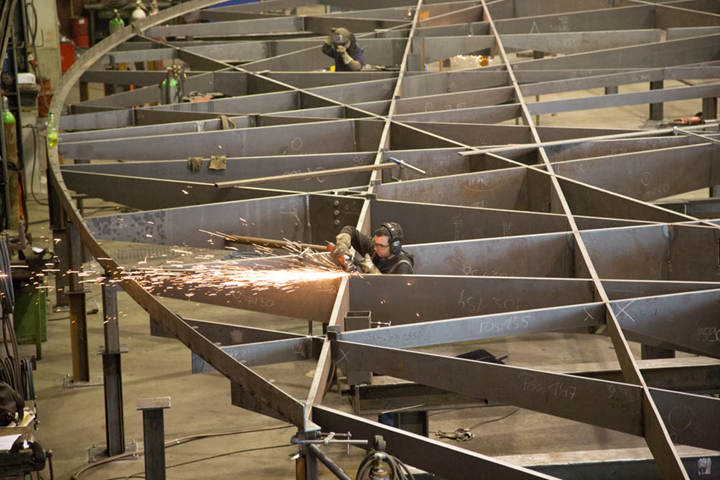

Fabricação da estrutura da cobertura em aço (© Ingo Schrader)
Projeto de cliente da Dlubal
| Planeamento estrutural |
Planeamento digital e análise estrutural Engenheiros Bollinger + Grohmann Frankfurt, Alemanha www.bollinger-grohmann.com |
| Design |
Ingo Schrader Berlim, Alemanha www.schrader-architekt.de |
| Construção |
Prebeck GmbH Bogen, Alemanha www.prebeck-stahlbau.de |
| Investidor |
Messe Frankfurt, Alemanha www.messefrankfurt.com |
Em 2008, a empresa alemã Messe Frankfurt organizou um concurso de arquitetura para a remodelação das portas norte e sul da entrada para complexo da feira de exposições. O objetivo era criar um posto de vigilância e uma cobertura para cada porta, sem esquecer um desejo do dono da obra, que era fazer um estrutura fora do vulgar e com elevado grão de reconhecimento.
A proposta vencedora foi do arquiteto alemão Ingo Schrader de Berlim, em colaboração com os engenheiros da Bollinger + Grohmann.Oesboço incluía coberturas circulares com um diâmetro de ca. de 25 m, suportadas por pilares em forma de pirâmide. Em agosto de 2013, foi acabada a construção da cobertura sobre a entrada Norte.
Estrutura da cobertura para entrada Norte
No decorrer do planeamento, a forma circular da cobertura foi transformada em oval, para adaptação às condições locais. As dimensões são de 42 m x 18 m, com uma altura máxima das lamelas de 60 cm. A cobertura está em consola num comprimento que atinge os 10 m e nas bordas só tem 15 cm de espessura.
Os quatro pilares estão dispostos num padrão irregular e representam visualmente, através das suas forma em pirâmide, a distribuição de cargas. A forma triangular dá uma aparência muito esbelta aos pilares, criando a ilusão de a cobertura estar a flutuar.
A estrutura de apoio da cobertura foi criada e otimizada através de um modelo computacional. Os eixos das lamelas portantes podem dar a sensação de estarem dispostas de forma aleatória, no entanto, a disposição é o resultado de um processo de dimensionamento com base computacional, no qual foram juntadas as condições estruturais, formais e de fabricação.
De seguida, as lamelas foram otimizadas quanto à altura e à largura. Neste processo de otimização, o RSTAB foi conetado com o programa de dimensionamento Rhinoceros através de um script VBA criado individualmente. um algoritmo especial reduziu iterativamente a dimensão das secções das lamelas de aço plano com base nas tensões equivalentes ocorrentes.
Programas utilizados para análise estrutural
