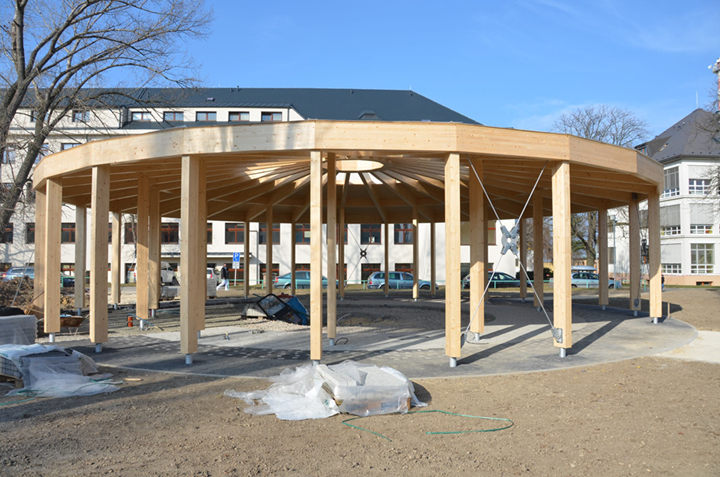

Беседка для ветеранов войны на территории Центрального военного госпиталя в Праге, Чехия

Конструкция

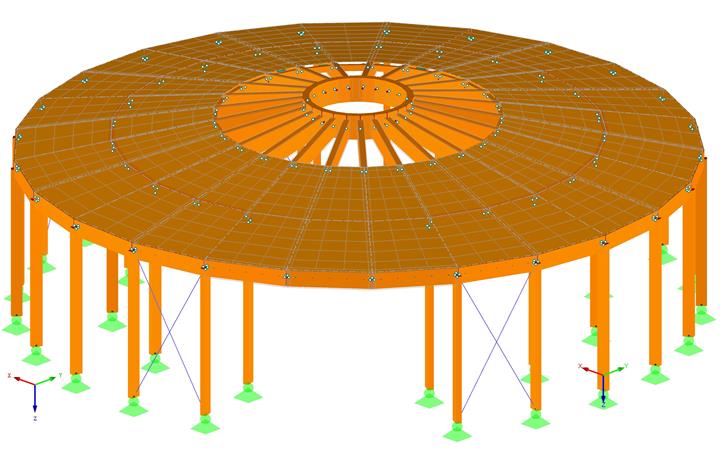

Круглая конструкция беседки диаметром 16,4 м радиально разделена на 25 частей.

Отдельные лучи рам размером 140 х 400мм затем сходятся в массивном деревянном кольце радиусом 1,1 м. В верхней части конструкции кровли беседки каждый второй луч опирается на колонны, находящиеся в месте внутреннего кольца. По периметру затем каждый луч поддерживается колоннами размером 140 х 260мм (скрытые соединения).

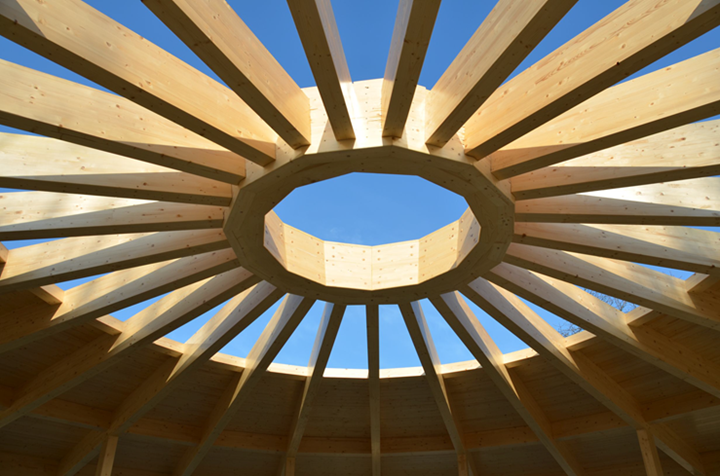

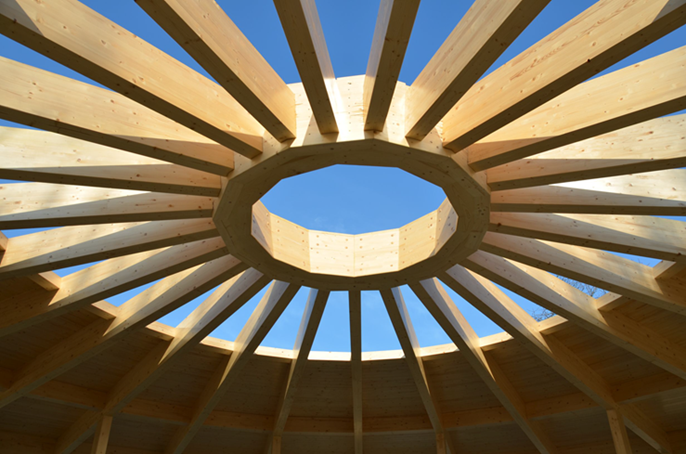

Два луча у главного входа поддерживаются двумя смежных рамами. Благодаря уникальному проекту конструкции центрального кольцевого узла можно было изготовить этот сжатый элемент исключительно из стандартных сечений поперечно-клееной древесины. Из них были с помощью станков с ЧПУ типа CNC сделаны все отдельные сегменты, включая точки соединений индивидуальных балок.

Данное решение довольно отличается от обычной практики, в которой центральное твердое кольцо было бы сделано из стальной сварной конструкции и лишь покрыто древесиной, чтобы создать приятный визуальный эффект.

Напряжение по периметру передается посредством вешнего кольца 25-угольника, в котором находится система встроенных металлических листов, соединенных с деревянной конструкцией с помощью саморезных дюбелей. Пространственную жесткость в плоскости кровли обеспечивает сплошная обшивка, состоящая из кровельных планок и плит ОСБ. В вертикальной плоскости обеспечивается стабильность конструкции с помощью стальных стяжек. Вся конструкция затем прикреплена к армированным бетонным фундаментам посредством скрытых стальных опор.

Более того, конструкция беседки была признана лучшей Деревянной конструкцией 2013 года в категории «Расчеты - выбор экспертов».
