Pavillon für Kriegsveteranen am Militärkrankenhaus in Prag, Tschechien

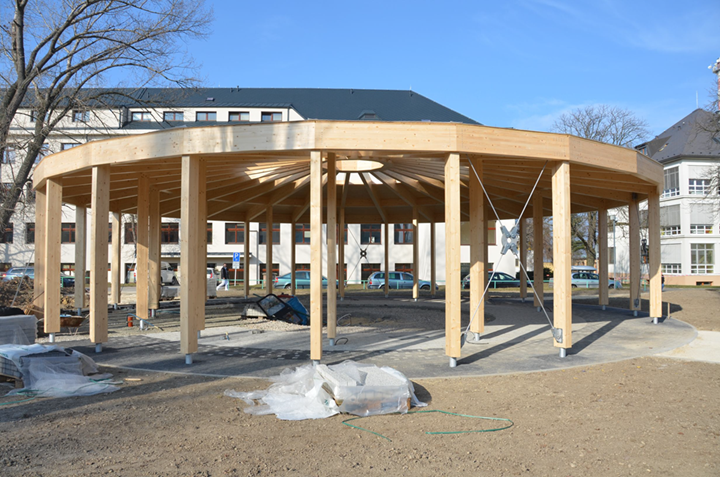

Ein neuer Pavillon auf dem Gelände des Zentralen Militärkrankenhauses in Prag ist in erster Linie ein Geschenk an die Kriegsveteranen.

Die Konstruktion wurde mit dem tschechischen Preis für dem Holzbau des Jahres 2013 ausgezeichnet.

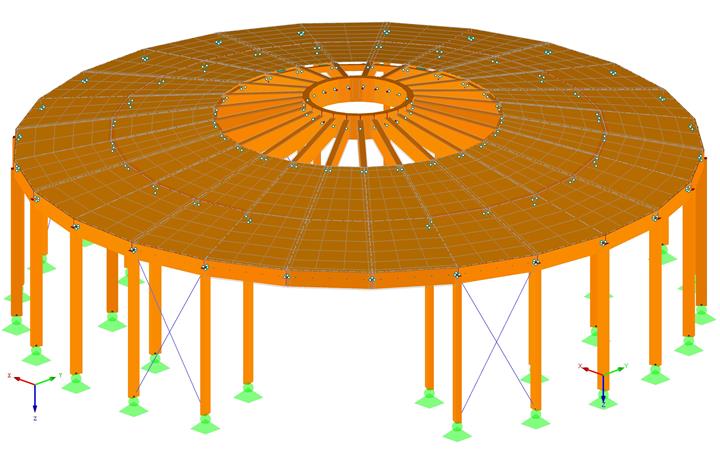

Konstruktion

Der runde Pavillon hat einen Durchmesser von 16,4 m und ist radial in 25 Abschnitte gegliedert.

Die 140 x 400 mm großen Sparren laufen an einem kreisförmigen Vollholzring mit einem Radius von 1,1 m zusammen. Alle anderen Balken werden von einer Stütze im inneren Stützenring gestützt. Die Balken entlang des Kreisumfangs sind auf 140 x 260 mm dicken Stützen (nicht sichtbare Verbindungen) gelagert.

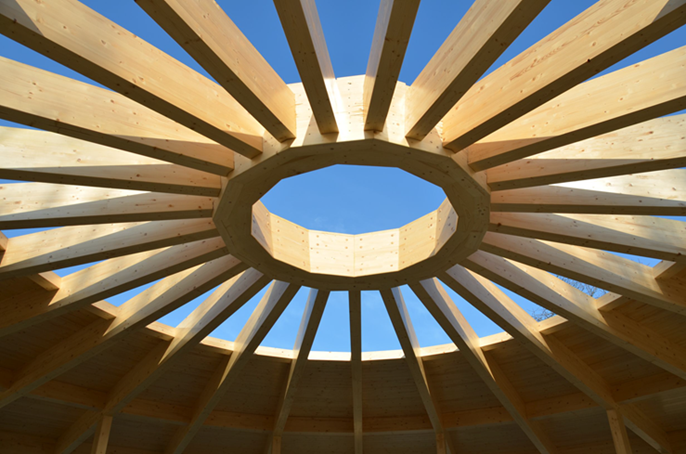

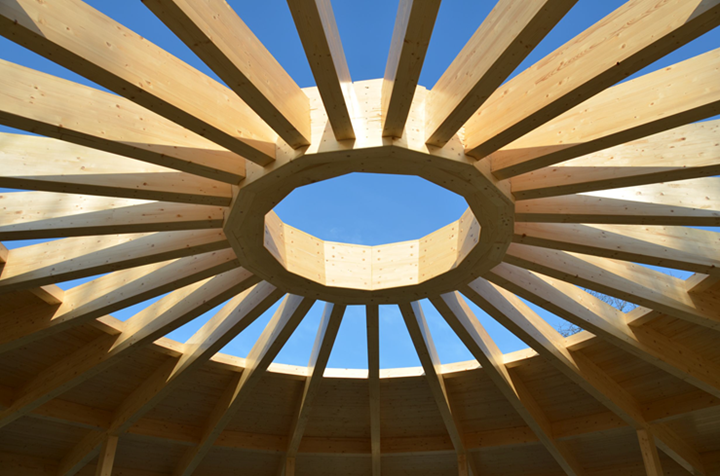

Die zwei Sparren am Haupteingang werden durch zwei angrenzende Rahmen gestützt. Aufgrund des einzigartigen baulichen Entwurfs des zentralen Ringaufbaus war esmöglich, dieses Ring-Druckglied ausschließlich aus normierten Brettschichtholzprofilen herzustellen. Die einzelnen Segmente einschließlich der Anschlusspunkte für die 25 Sparren wurden mithilfe von CNC‑Maschinen gefertigt.

Die Konstruktion unterscheidet sich von der gängigen Praxis, bei der der zentrale, massive Ring aus einem geschweißten Stahlbauteil besteht.

Die Zugspannung am Kreisrand wird von dem äußeren Ring (25‑seitiges Polygon) übertragen. Hier sind die einzelnen Holzbauteile durch Schlitzbleche und selbstbohrendeStabdübel verbunden. Die Steifigkeit in der Dachebene wird durch die lückenlose Beplankung bestehend aus Dachlatten und OSB‑Platten sichergestellt. Zugstäbe ausStahl stabilisieren die Struktur in der vertikalen Ebene. Die Struktur ist auf Stahlstützenfüßen gelagert, welche in Stahlbetonfundamente einbetoniert wurden.

Die Konstruktion wurde mit dem tschechischen Preis für die Holzstruktur des Jahres 2013 ausgezeichnet.
