Altana dla weteranów wojennych na terenie szpitala w Pradze, Republika Czeska

Projekt klienta

4. sierpnia 2014

Czechy RFEM Konstrukcje drewniane

Statyka i konstrukcja Ing. Zbyněk Šrůtek
Česká Skalice, Czechy
www.timberdesign.cz

12-go maja 2014 roku została otwarta nowa altana na terenie Uniwersyteckiego Szpitala Wojskowego w Pradze, jako dar i podziękowanie dla weteranów wojennych.

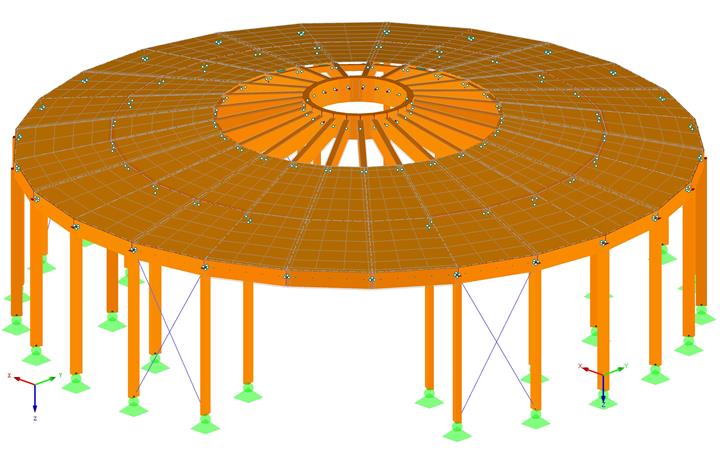

Za analizę i obliczenia konstrukcji drewnianej odpowiadał klient firmy Dlubal - Ing. Zbyněk Šrůtek

Konstrukcja została nagrodzona jako Konstrukcja drewniana roku 2013 w kategorii Projekty - wybór ekspertów.

Konstrukcja

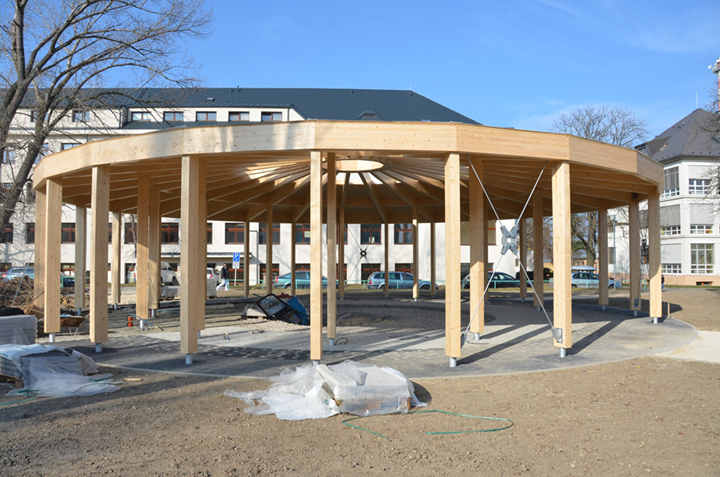

Okrągła altana o promieniu 8.2 m jest promieniowo podzielona na 25 pól.

Belki ramy o wymiarach 140 x 400mm zbiegają się w środku do okrągłego, drewnianego pierścienia o promieniu 1.1 m a w kierunku obwodu są co drugie pole podparte słupami w miejscu pierścienia wewnętrznego. Wzdłuż obwodu każda belka ramy jest podparta słupem o wymiarach 140 x 260 mm (ukryte połączenia).

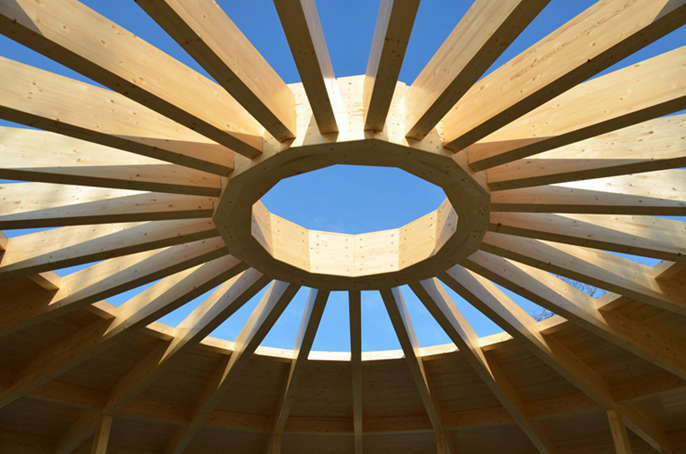

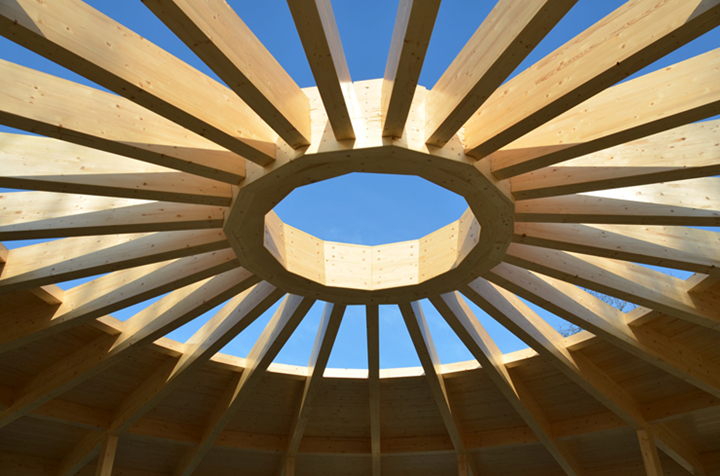

Przy wejściu głównym znajdują się dwie belki podparte przez dwie sąsiednie ramy. Unikalne rozwiązanie konstrukcyjne składające się z połączenia średniego pierścienia, umożliwiło do produkcji elementu ściskanego wykorzystać przede wszystkim normatywne przekroje BSH, z których były następnie wyprodukowane na maszynach CNC, poszczególne elementy wraz z łączeniami.

Zaproponowane rozwiązanie odbiega od powszechnie stosowanych praktyk, gdy element ten wykonuje się ze stalowej konstrukcji spawanej, którą ze względów estetycznych wykańcza się drewnem.

Konstrukcja została nagrodzona jako Konstrukcja drewniana roku 2013 w kategorii Projekty - wybór ekspertów.
