Altán pro válečné veterány v areálu ÚVN Praha

Konstrukce

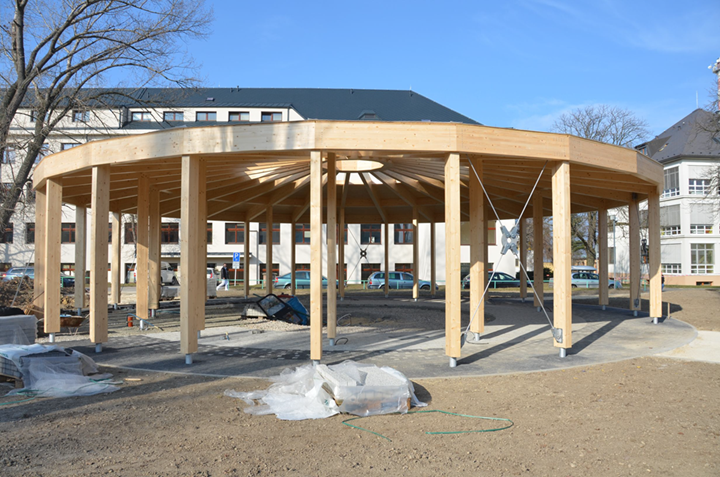

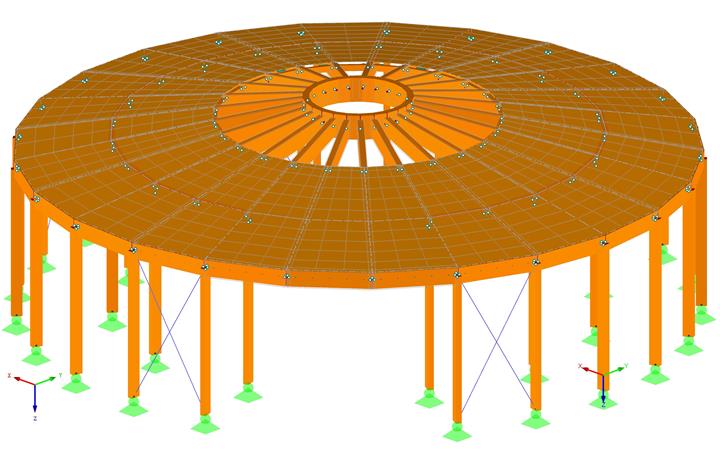

Kruhový altán o poloměru 8,2 m je rozdělen paprskovitě na 25 polí.

Rámové příčle 140 x 400 mm se uprostřed sbíhají do celodřevěného kruhového prstence o poloměru 1,1 m. Směrem k obvodu jsou ob jedno pole podepřeny sloupy v místě vnitřního prstence. Po obvodě je každá příčel podepřena sloupkem 140 x 260 mm (skryté spoje).

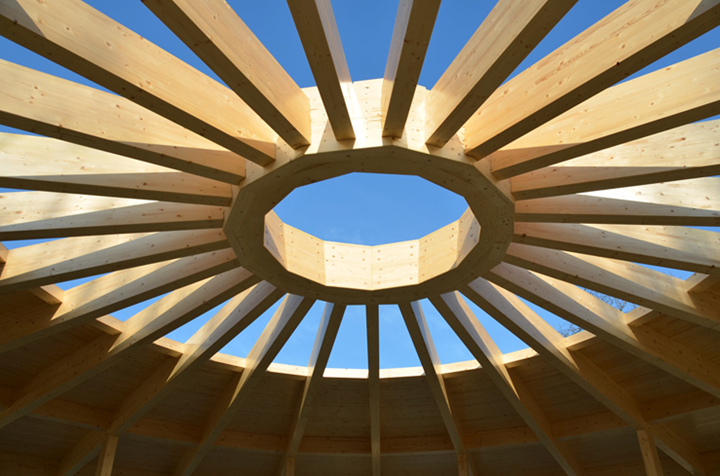

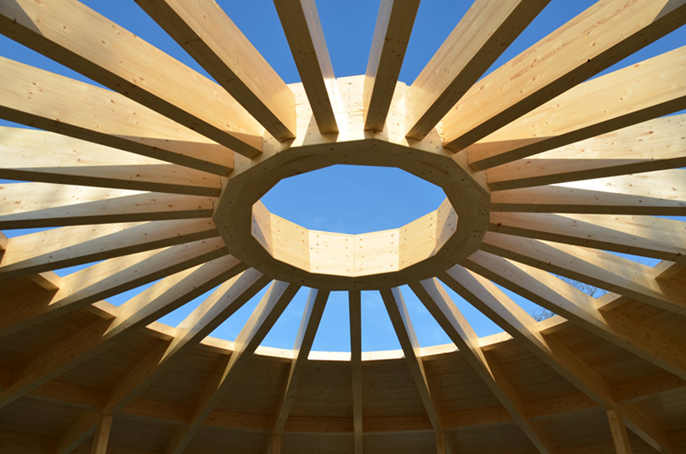

V místě hlavního vstupu jsou dva paprsky vyneseny do sousedních rámů. Unikátní konstrukční řešení sestavy středního prstence umožnilo pro výrobu převážně tlačeného prvku použít výhradně standardizované BSH profily. Z těch byly na CNC strojích vyrobeny jednotlivé segmenty včetně přípojných míst pro jednotlivé paprsky.

Navržené řešení se odlišuje od běžné praxe, kdy se tento prvek provádí z ocelového svařence, který se z pohledových důvodů obkládá dřevem.

Na obvodě přenáší tahovou složku vnější obruč tvořená 25úhelníkem. Zde je do jednotlivých vrcholů vložen systém vkládaných plechů spojovaných se dřevem samovrtnými kolíky. Prostorovou tuhost ve střešní rovině zajišťuje celoplošné bednění vytvořené z palubek a OSB desek. Stabilitu ve svislé rovině zajišťují ocelová táhla. Kotvení k železobetonovým patkám je provedeno speciálními skrytými ocelovými patkami.

Tato konstrukce získala ocenění Dřevěná stavba roku 2013 v kategorii Návrhy – vítěz odborné poroty.
