Cenador para veteranos de guerra en los locales del hospital ÚVN de Praga, República Checa

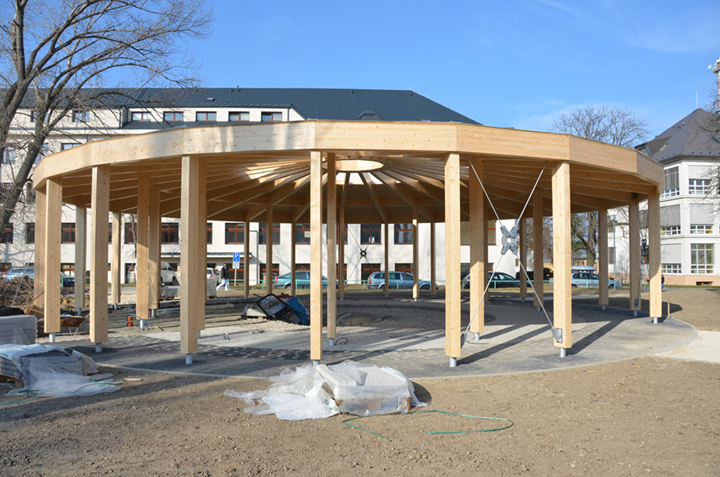

El pasado 12 de mayo de 2014 se inauguró un nuevo cenador en las instalaciones del Hospital Militar Universitario de Praga en la República Checa. El cenador es principalmente un regalo para los veteranos de guerra.

La estructura fue premiada en República Checa como la Estructura de Madera del año 2013.

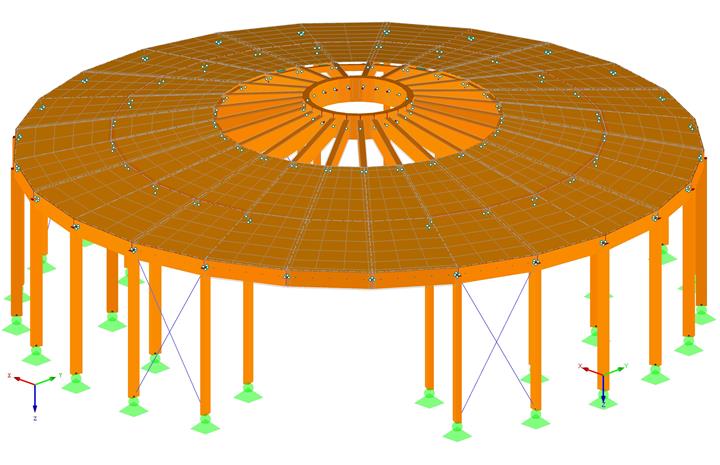

Estructura

El cenador circular tiene un diámetro de 16,4 metros y está dividido radialmente en 25 secciones.

Las vigas de 140x400 mm convergen en un anillo circular de madera maciza con un radio de 1,1 m. Todas las demás vigas se apoyan en un pilar en el anillo interior de las columnas. Las vigas a lo largo del perímetro se apoyan en columnas de 140x260 mm (con uniones ocultas).

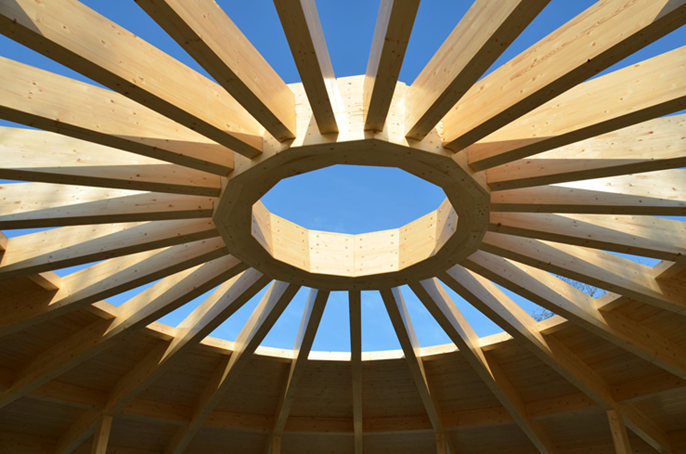

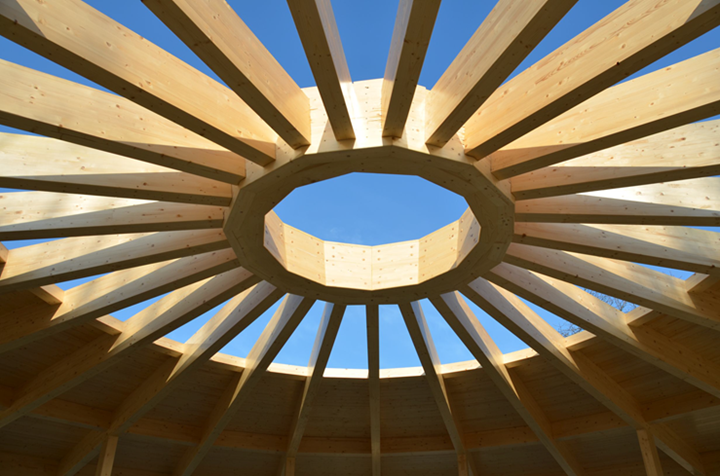

Las dos vigas en la entrada principal están apoyadas sobre dos pórticos adyacentes. Debido al diseño estructural único de la estructura de anillo central, fue posible producir este elemento de compresión exclusivamente a partir de secciones de madera laminada encolada estandarizadas. Los segmentos individuales, incluidos los puntos de conexión para las vigas en particular, se fabricaron utilizando máquinas de torno (CNC).

El diseño es diferente a la práctica actual, donde el anillo sólido central estaría hecho de acero soldado y recubierto de madera por razones visuales.

La tensión en el perímetro se transfiere mediante el anillo externo del polígono de 25 lados. Aquí, los componentes de madera están conectados mediante un sistema de placas ranuradas de acero y pasadores autoperforantes. La rigidez espacial en el plano de la cubierta está garantizada por el revestimiento sin espacios formado por listones de la cubierta y tableros de fibras orientadas (OSB). Los tirantes de acero estabilizan la estructura en el plano vertical. La estructura está anclada en las cimentaciones de hormigón armado mediante zapatas de acero ocultas.

La estructura fue premiada en República Checa como la Estructura de Madera del año 2013 en la categoría de "Designs - Experts' Choice".

Diseño estructural bauart Konstruktions GmbH & Co. KG
