Pavilhão para veteranos de guerra em Praga, República Checa

Nos terrenos do Hospital Universitário Militar de Praga, foi inaugurado no dia 12 de maio de 2014 um novo pavilhão para os veteranos da guerra.

A estrutura foi galardoada com o prémio checo de Estrutura em Madeira do Ano 2013.

Estrutura

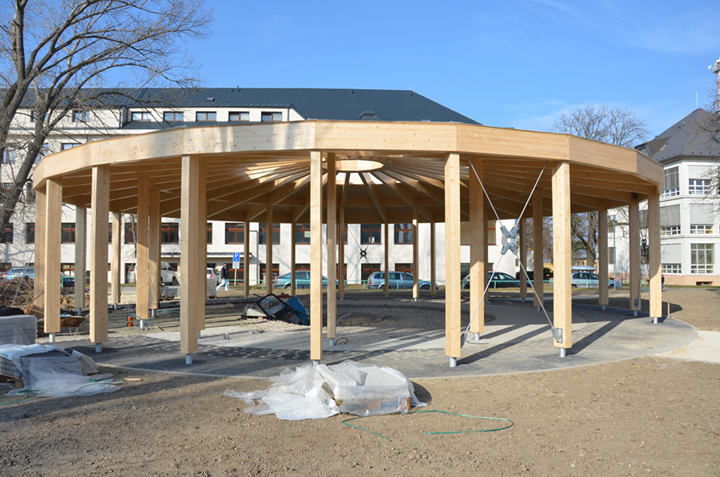

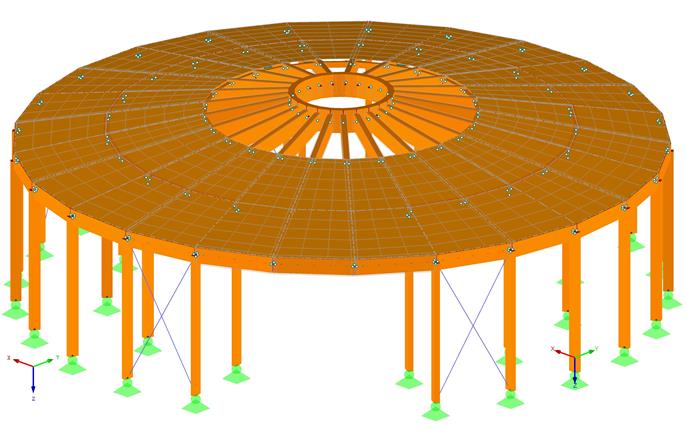

O pavilhão redondo tem um diâmetro de 16,4 m e está radialmente dividido em 25 secções.

As vigas de cobertura com as medidas 140 x 400 mm encontram-se no centro da estrutura num anel de madeira maciça com um raio de 1,1 m. Todas as outras vigas são suportadas por um pilar no anel interior de pilares. As vigas ao longo do perímetro estão assentes em pilares com as dimensões 140 x 260 mm (ligações ocultas).

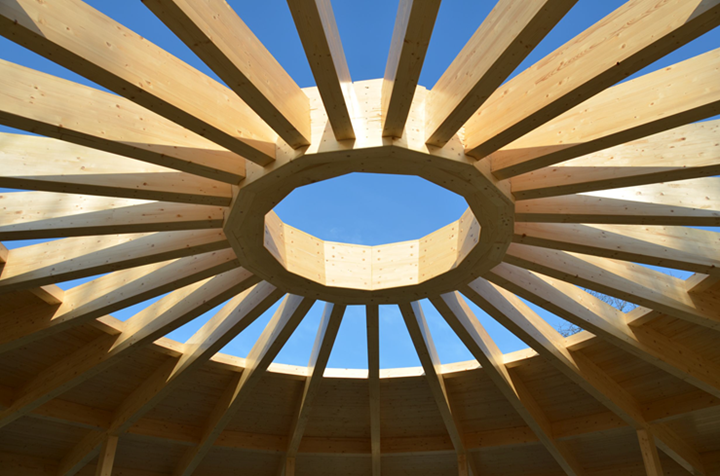

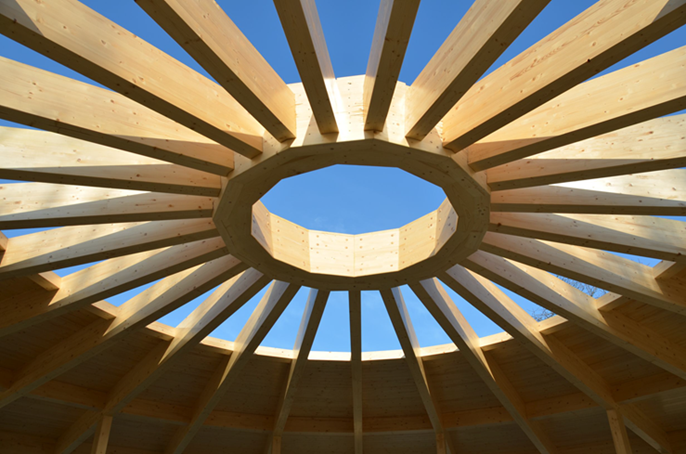

As duas vigas de cobertura na entrada principal são suportadas através de dois pórticos adjacentes. Devido ao design extraordinário da composição do anel central, foi possível produzir este elemento comprimido só a partir de perfis de madeira laminada colada padronizados. Os segmentos individuais inclusive os pontos de ligação para as 25 vigas de cobertura foram produzidos com a ajuda de máquinas CNC.

A construção difere da prática habitual, na qual, por norma, o anel central é feito em aço soldado e revestido com madeira, para efeitos visuais.

A tração no perímetro é transferida pelo anel exterior (polígono com 25 lados), onde os elementos em madeira individuais estão ligados através de chapas e cavilhas autorroscantes. A rigidez espacial no plano da cobertura é assegurada por um tabuado contínuo constituído por ripas de telhado e painéis de tiras de madeira orientadas. No plano vertical, a estrutura é estabilizada através de tirantes em aço. A estrutura está ancorada em fundações de betão armado através de sapatas em aço ocultas.

A estrutura foi galardoada com o prémio checo de Estrutura em Madeira do Ano 2013.

Planeamento estrutural bauart Konstruktions GmbH & Co. KG
www.bauart-ingenieure.de
