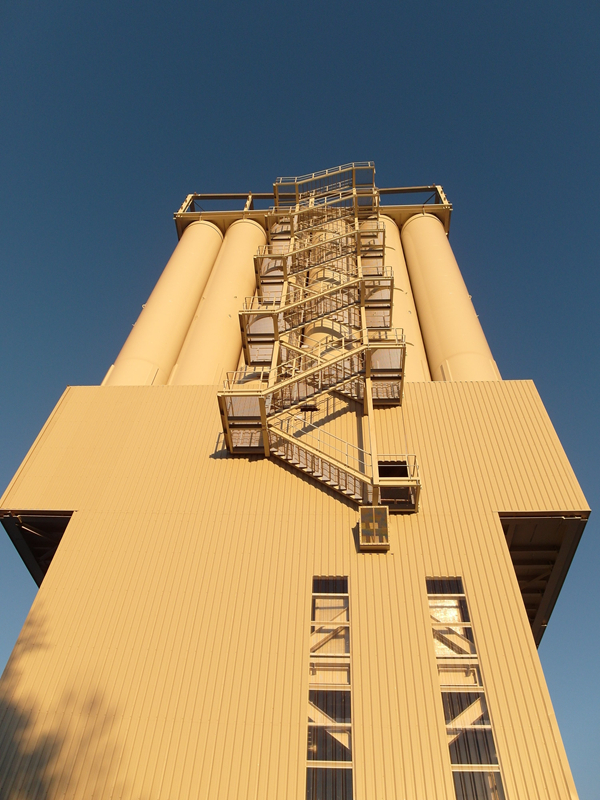

Установка для смешивания сухих строительных материалов в городе Ландсберг-ам-Лех, Германия

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

659x

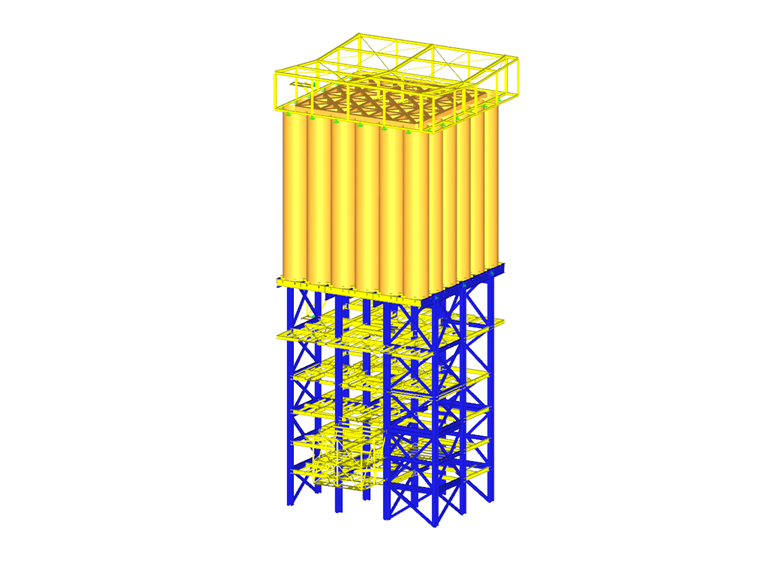

Несущая конструкция установки сухого смешивания

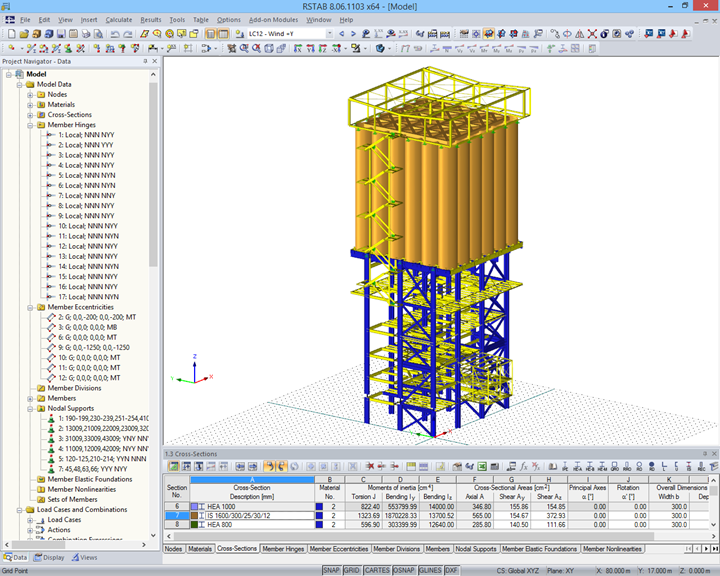

Расчет конструкции 3D модели выполняла компания Dietz Würtele Ingenieure, заказчик компании Dlubal Software.

Konstruktion

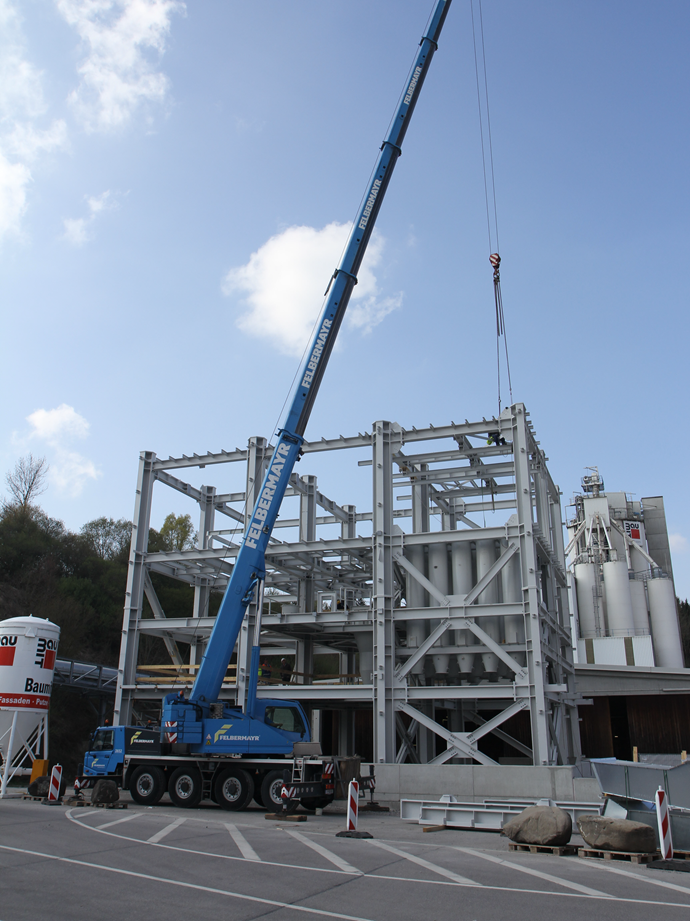

Подконструкция достигает высоты 85 футов и имеет размеры по осям 59 футов × 39 футов. Die Stützen stehen auf einer Stahlbetonbodenplatte, welche auf Großbohrpfählen gegründet ist. Im Unterbau sind die Mischanlage sowie die gesamte Maschinentechnik untergebracht.

Решетка силоса находится на отметке +85 м. На ней потом сверху стоит 36 силосов (6 х 6), причем ряд силосов на южном и северном конце решетки находится уже на консольном участке.

Конструкция установки была во всех своих направлениях укреплена с помощью стенных креплений. Горизонтальные плоскости со стандартным расстоянием около 13 - 16 футов усилены горизонтально с помощью связей или сварных панелей перекрытия для уменьшения полезной длины колонн.

Общая высота установки сухого смешивания составляет около 164 м.
