Construction d’une usine de mélange à sec à Landsberg/Lech, Allemagne

Une seconde usine de mélange de matériaux de construction pour sols a été construite en 2015 sur le site de la société Baumit GmbH à Landsberg/Lech, en Allemagne.

La structure acier s'élève à plus de 26 m et comprend un châssis pour 36 silos de dimensions 6 x 6 m.

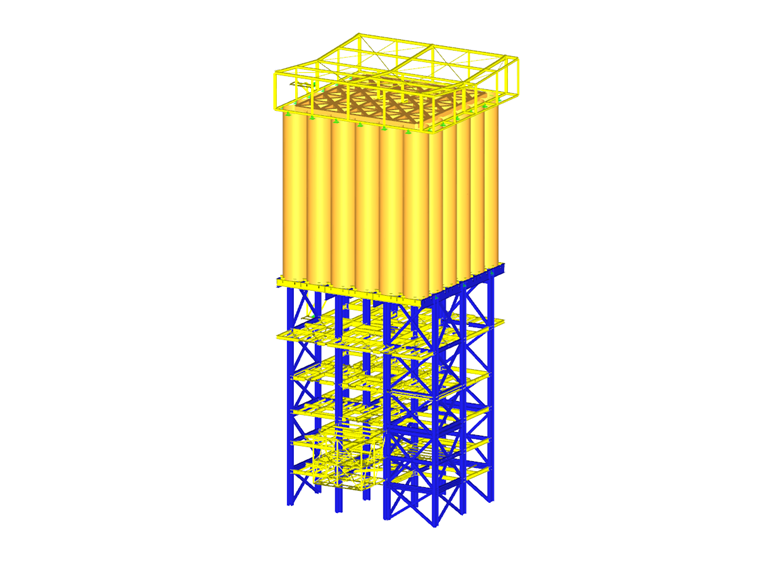

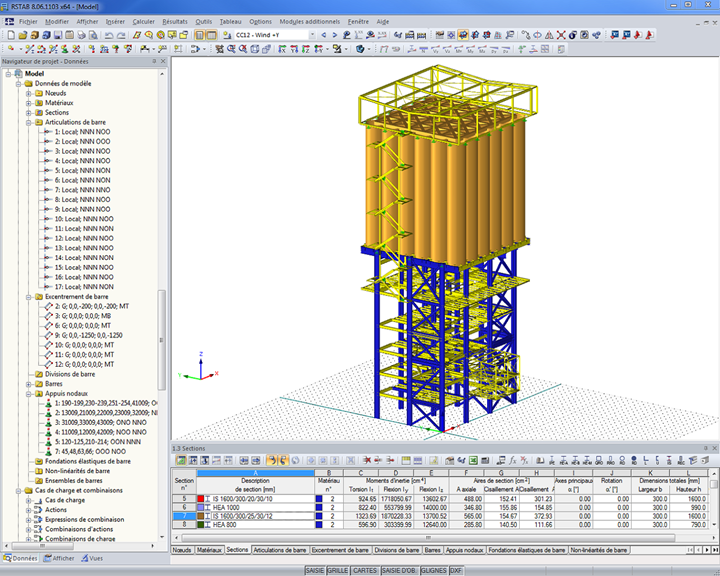

Le calcul du modèle structural a été effectué dans RSTAB par le client de Dlubal Software Dietz Würtele Ingenieure.

Structure

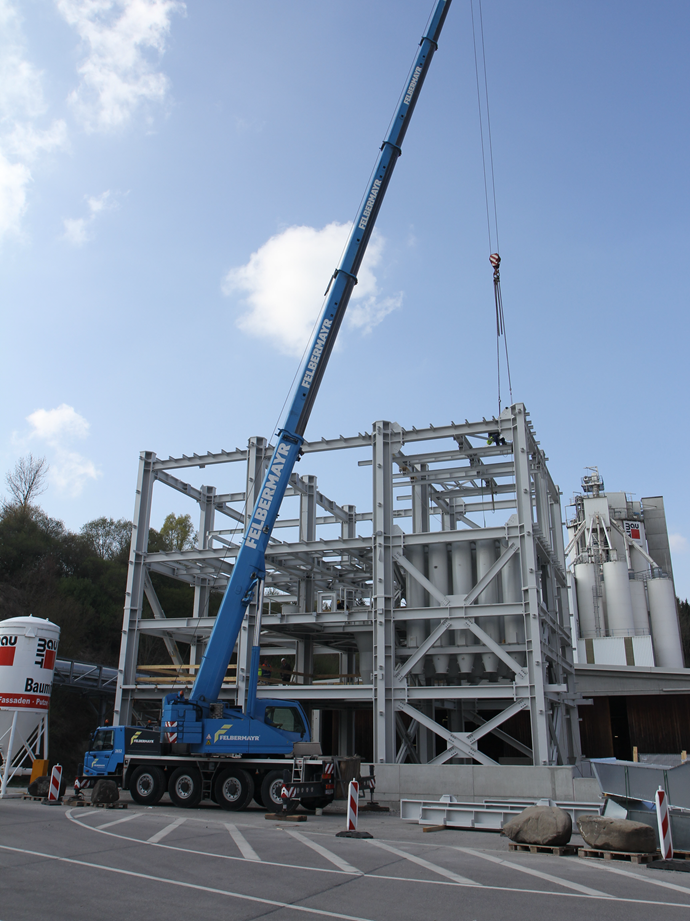

La sous-structure de 26 m de haut a des dimensions de 18,00 m x 12,00 m. Ses poteaux ont été installés sur une dalle de béton armé reposant sur de grands pieux forés. Cette sous-structure abrite l'usine de mélange et l'ensemble de la machinerie.

Le châssis des silos est situé à plus de 26,00 m de hauteur. 36 silos de dimensions 6 x 6 m sont positionnés sur celui-ci. Au nord et au sud, une rangée de silos se dresse sur une section en porte-à-faux du châssis.

Le système est contreventé dans toutes les directions par des panneaux muraux. Des contreventements ou des plaques de plancher soudées assurent la rigidité horizontale des plans horizontaux avec une distance de contrôle comprise entre 4,00 m et 5,00 m afin de réduire le flambement des poteaux.

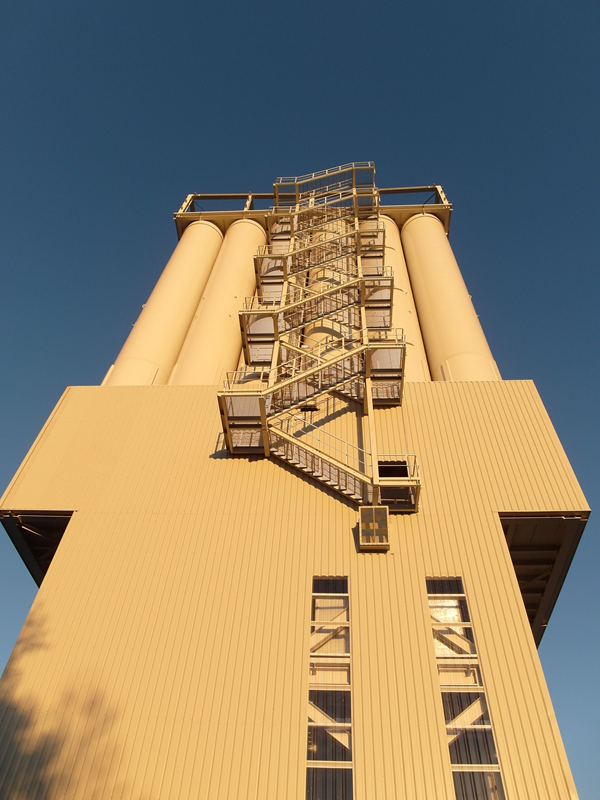

Cette usine fait environ 50 m de hauteur.

Calcul de structure Dietz Würtele Ingenieure, Fellbach, Allemagne

www.dw-ingenieure.de
Client Baumit GmbH, Landsberg/Lech, Allemagne
www.baumit.de


Spécifications du projet

Données de modèle

Nombre de nœuds 1470
Nombre de barres 2712
Nombre de cas de charge 12
Nombre de combinaisons de charges 218
Nombre de combinaisons de résultats 4
Poids total 596,049 t
Dimensions (métrique) 22,750 x 20,900 x 49,100 m
Dimensions (impériales) 74.64 x 68.57 x 161.09 feet
Version du logiciel 8.06.11
