15. März 2016

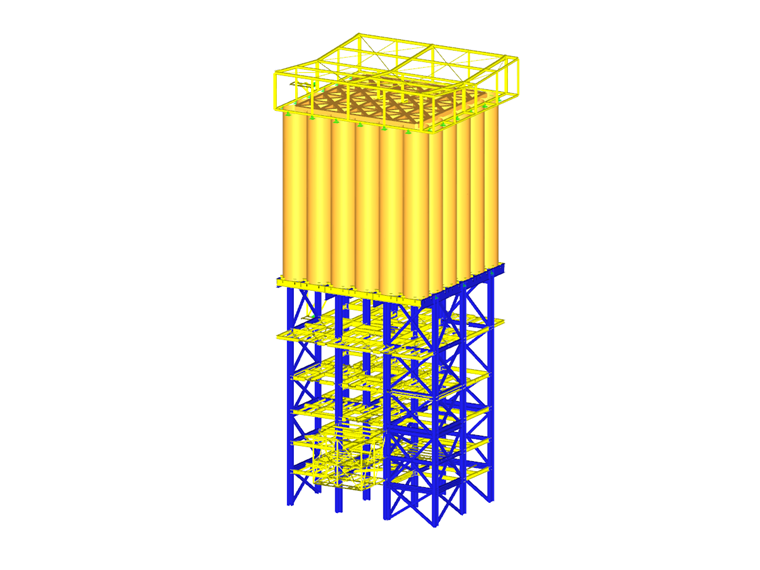

Neubau Trockenmischwerk in Landsberg/Lech

Auf dem Gelände der Baumit GmbH in Landsberg/Lech wurde im Jahr 2015 eine zweite Mischanlage für gemahlene Baustoffe errichtet.

Die Stahlkonstruktion trägt in der Höhe von +26 m den Silorost mit 36 Silos (6 x 6).

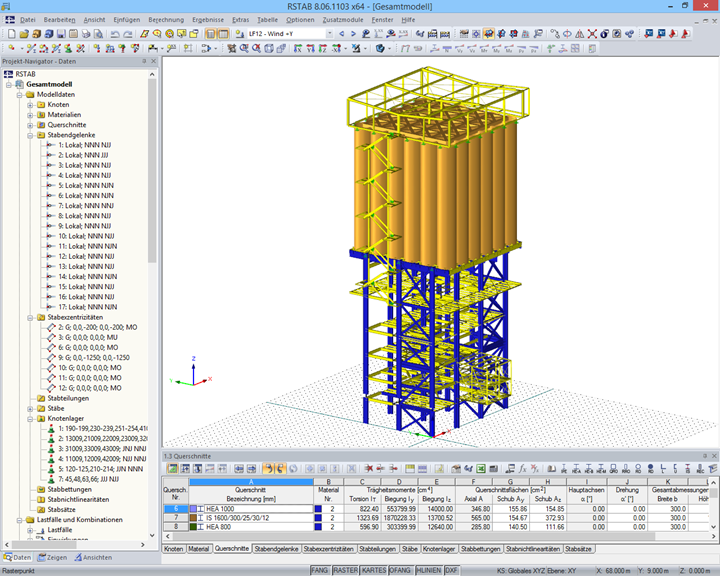

Die statische Berechnung am räumlichen Modell erfolgte in RSTAB durch den Dlubal-Kunden Dietz Würtele Ingenieure.

Konstruktion

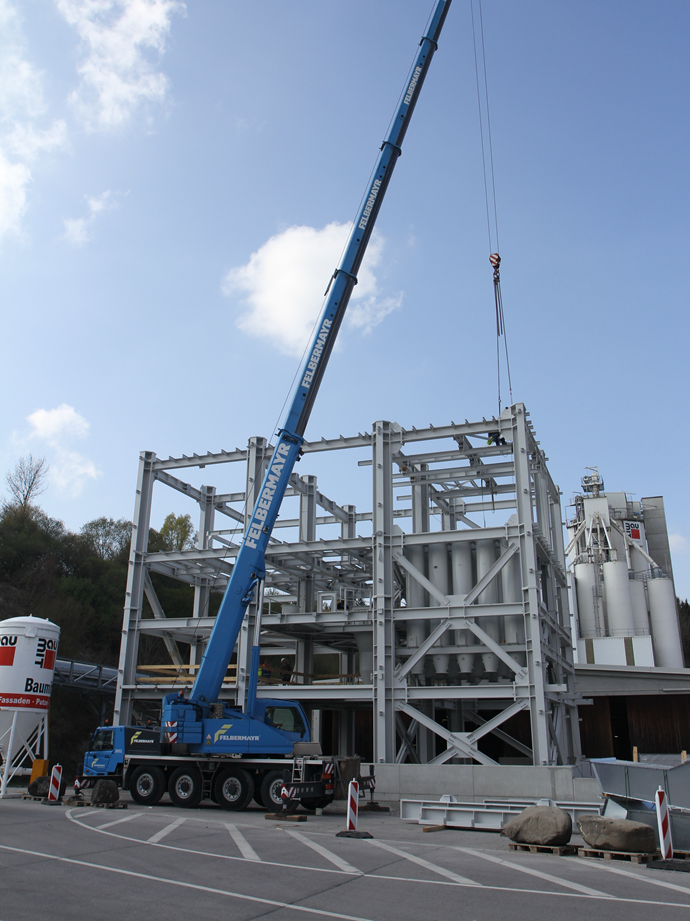

Der 26 m hohe Unterbau hat die Achs-Abmessungen 18,00 m x 12,00 m. Die Stützen stehen auf einer Stahlbetonbodenplatte, welche auf Großbohrpfählen gegründet ist. Im Unterbau sind die Mischanlage sowie die gesamte Maschinentechnik untergebracht.

Bei +26,00 m befindet sich der Silorost. Auf ihm stehen 36 Silos (6 x 6). Nach Norden und Süden steht jeweils eine Siloreihe auf einer Auskragung des Silorostes.

Die Aussteifung der Anlage erfolgt in allen Richtungen über Wandverbände. Die horizontalen Ebenen mit einem Regelabstand von ca. 4,00 m - 5,00 m sind zur Reduzierung der Stützenknicklängen horizontal über Verbände oder verschweißte Bodenbleche ausgesteift.

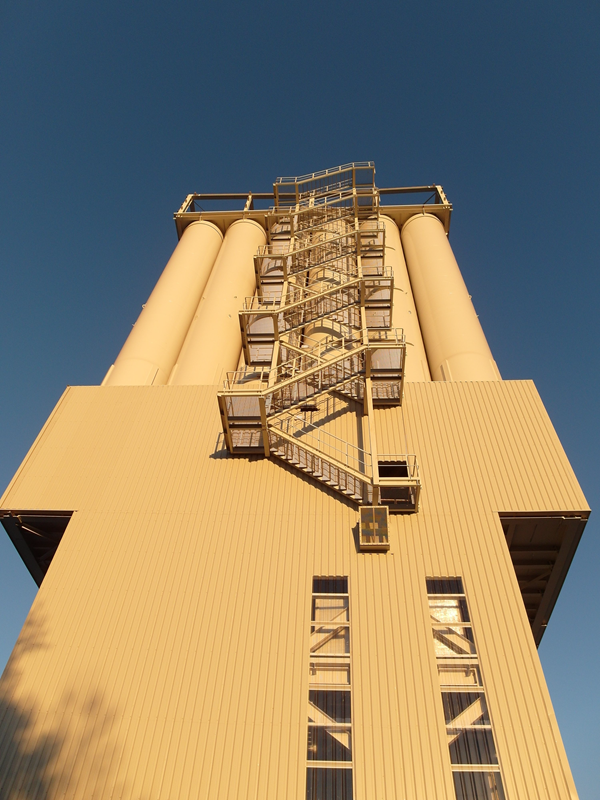

Das Trockenmischwerk hat eine Gesamthöhe von ca. 50 m.



Projektspezifikationen

Modelldaten

Anzahl Knoten 1470
Anzahl Stäbe 2712
Anzahl Lastfälle 12
Anzahl Lastkombinationen 218
Anzahl Ergebniskombinationen 4
Gesamtgewicht 596.049 t
Abmessungen 22.750 x 20.900 x 49.100 m
Programmversion 8.06.11
