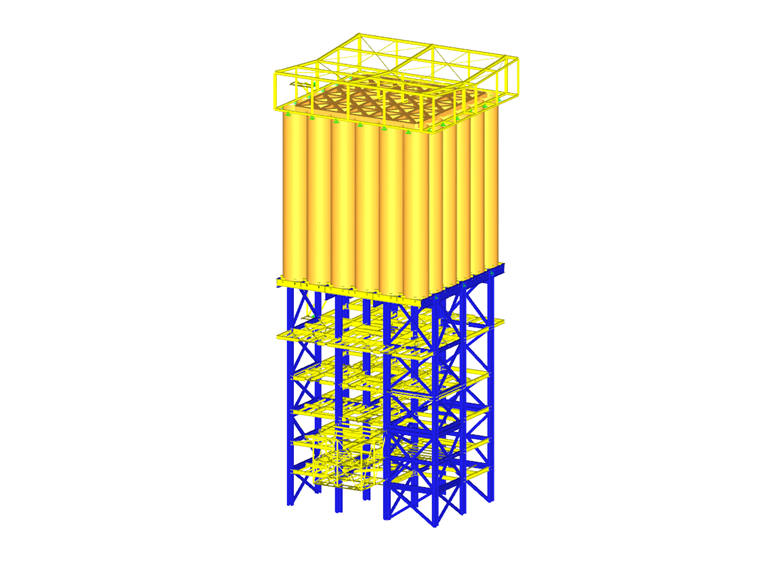

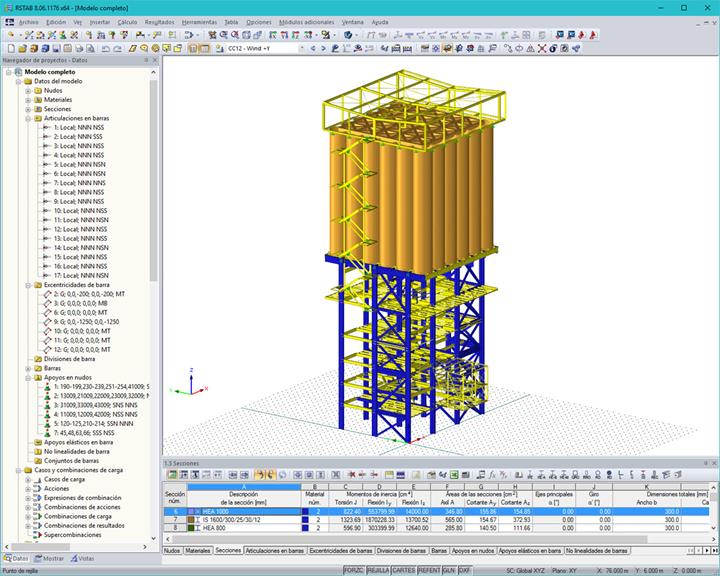

El análisis estructural del modelo espacial fue realizado en RSTAB por Dietz Würtele Ingenieure, un cliente de Dlubal Software.
Estructura

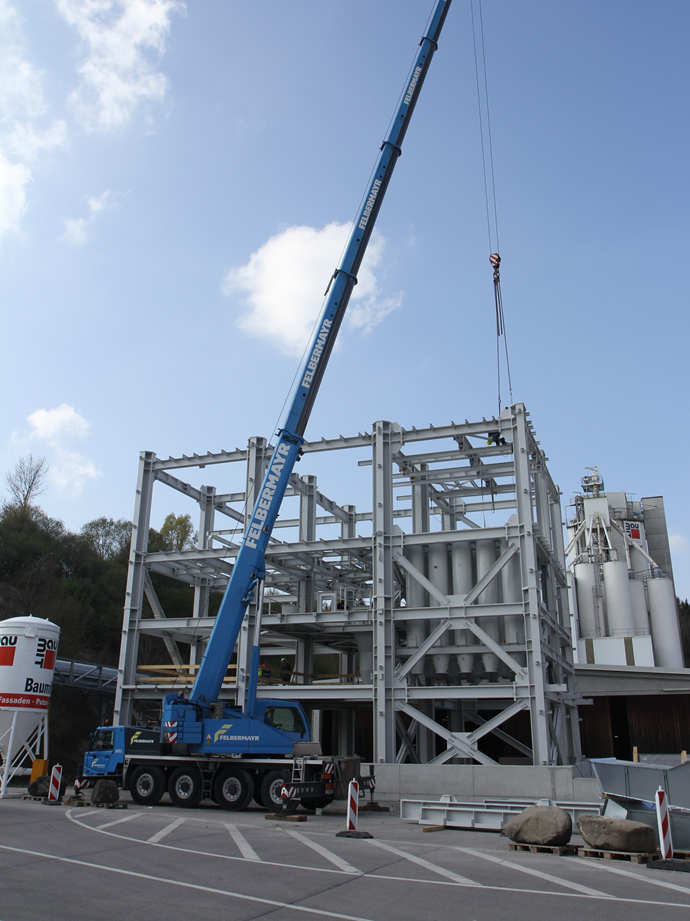

La subestructura tiene 26 m (85 pies) de altura y tiene unas dimensiones de eje de 18 m × 12 m (59 pies × 39 pies). Los pilares están construidos sobre una losa de forjado de hormigón armado, la cual está cimentada sobre grandes pilotes perforados. La unidad de mezcla y toda la maquinaria están alojadas en la subestructura.
La rejilla del silo se encuentra a +26 m (+85 ft). 36 silos (6 x 6) están ubicados sobre éste. Cada fila de silos está situada en un voladizo, orientado al norte y sur.
La construcción está reforzada en todas las direcciones mediante arriostramientos en los muros. Los planos horizontales con una distancia estándar de aproximadamente 4-5 m (13-16 pies) se refuerzan horizontalmente con arriostramientos o paneles de piso soldados para reducir las longitudes eficaces de los pilares.

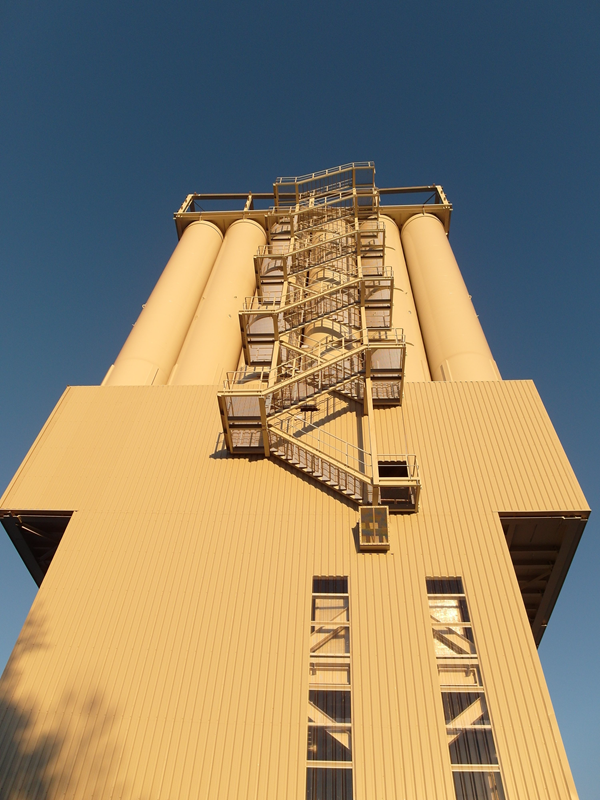

La planta de mezcla seca tiene una altitud total de unos 50 m (164 pies).
| Ingeniería estructural | Dietz Würtele Ingenieure Ingenieros consultores en construcción www.dw-ingenieure.de |
| Promotor | Baumit GmbH, Landsberg/Lech, Alemania www.baumit.de |
