Канатное игровое оборудование, Германия

За расчет конструкций и проектирование широкого спектра оборудования для игровых площадок отвечал инженер Heinz Bornemann, заказчик компании Dlubal Software. Под его руководством рассчитывались, например, конструкция «Глобуса» и различных типов «Tetragode».

Для расчета пространственных несущих конструкций он выбрал программу RSTAB.

За расчет конструкций и проектирование широкого спектра оборудования для игровых площадок отвечал инженер Heinz Bornemann, заказчик компании Dlubal Software. Под его руководством рассчитывались, например, конструкция «Глобуса» и различных типов «Tetragode». Для расчета пространственных несущих конструкций он выбрал программу RSTAB.

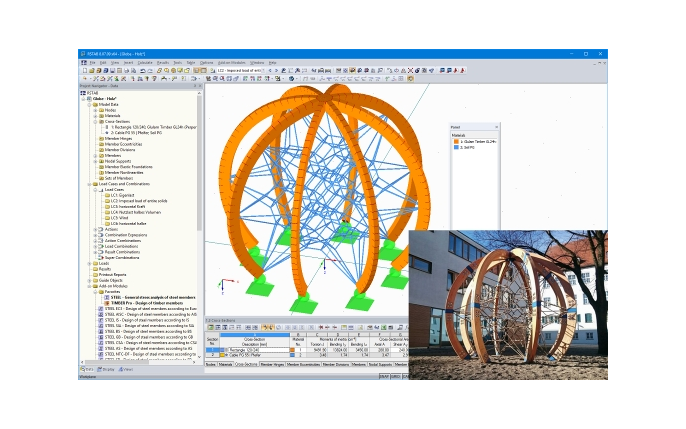

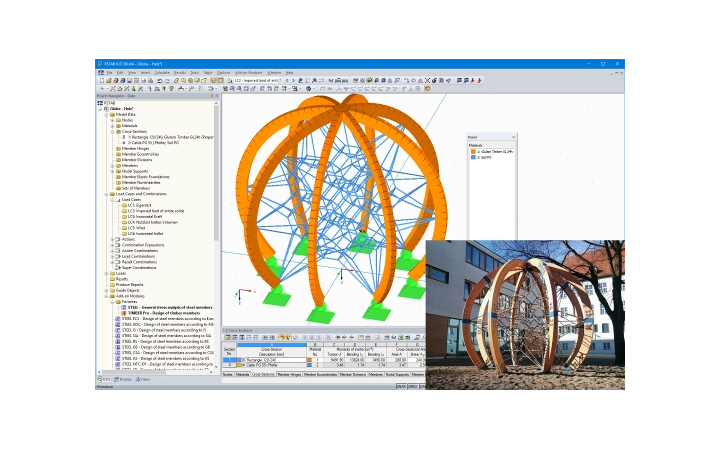

«Глобус»

Наружный каркас игровой конструкции «Глобус» состоит из восьми изогнутых дощатоклееных балок 12/24 см. Внутренняя трехмерная сетка затем сделана из канатов типа «U‑Rope», которые разработала берлинская фирма Seilfabrik. Внешние размеры Д x Ш x В всей конструкции достигают плибл. 4,5 м х 4,5 м х 5 м. Для расчета данной конструкции были использованы дополнительные модули TIMBER Pro и STEEL.

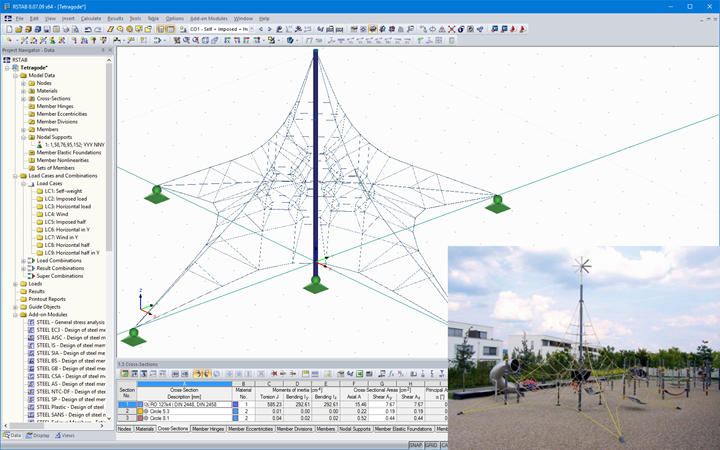

«Tetragode»

«Тетрагоде» является центральной мачтой всей игровой конструкции. Ее главной выгодой является факт, что по ней может лазить несколько детей одновременно. Данный тип «Tetragode» достигает высоты почти 6,5 м. От центральной стальной мачты затем простирается в четырех направлениях пространственная канатная сеть, которая помимо иного состоит также из U‑образных канатов от берлинской компании Seilfabrik.

Использованная программа:



Спецификации проекта

Данные о модели

Количество узлов 433
Количество стержней 646
Количество загружений 6
Количество сочетаний нагрузок 146
Количество расчетных сочетаний 4
Общий вес 1,150 t
Размеры 4,363 x 4,363 x 3,974 m
Версия программы 8.05.00
