Linowe urządzenia na placu zabaw, Niemcy

Projekt klienta

Producent Berliner Seilfabrik GmbH & Co.
Berlin, Niemcy
www.berliner-seilfabrik.com
Analiza statyczna Projekt produktu
Dipl.-Des. Heinz Bornemann
Bad Bentheim, Niemcy
www.heinz-bornemann-malerei.de

Niemiecka firma Berliner Seilfabrik projektuje i produkuje wyposażenie placów zabaw dla dzieci od lat 70-tych. Wspinanie się na konstrukcje linowe pomaga dzieciom rozwijać i usprawniać zdolności psychomotoryczne oraz zdolności spostrzegania trójwymiarowego. Poszczególne części wyposażenia noszą nazwy takie jak Globe, UFO, czy Twist & Shout.

Heinz Bornemann, klient Dlubal Software, przeprowadza analizy statyczno-wytrzymałościowe i obliczenia dla całego wachlarza urządzeń dla placów zabaw, na przykład dla 'Globe' i różne rodzaje 'Tetragode'. Do obliczenia przestrzennych konstrukcji wsporczych wykorzystywany jest RSTAB, program do obliczeń konstrukcji szkieletowych.

Globe

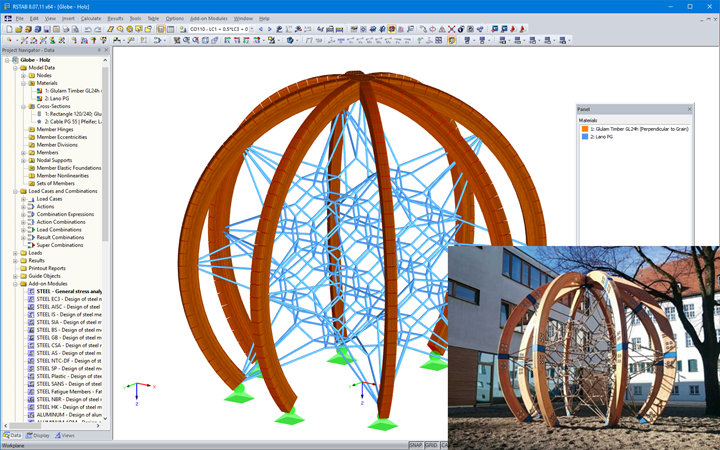

Zewnętrzna rama urządzenia Globe składa się z ośmiu wygiętych belek z drewna klejonego warstwowo o wymiarach 12/24 cm. Wewnętrzna trójwymiarowa siatka składa się z lin 'U‑Rope' opracowanych przez Berliner Seilfabrik. Zewnętrzne wymiary dł. x szer. x wys. wynoszą w przybliżeniu 4.5 m x 4.5 m x 5 m. Analiza została przeprowadzona w modułach dodatkowych TIMBER Pro i STEEL.

Tetragode

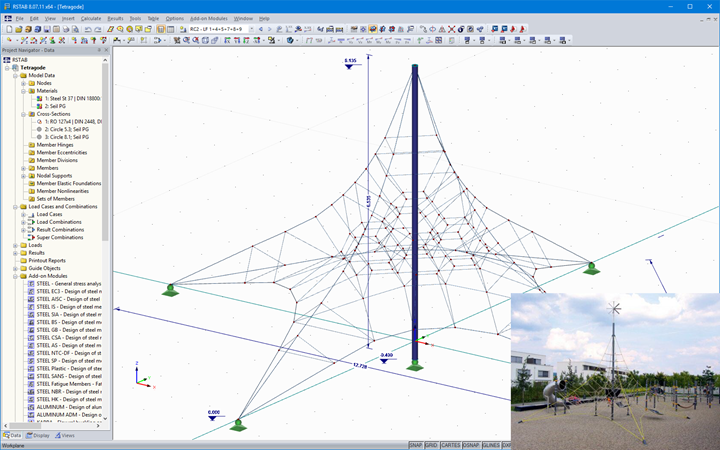

Tetragode jest centralnym masztem konstrukcji. Na dużą wysokość jednocześnie może wspinać się kilkoro dzieci. Ten rodzaj Tetragode ma wysokość ok.6.5 m. Przestrzenna siatka z lin także składa się z lin U‑Rope firmy Berliner Seilfabrik; rozciąga się ona od centralnie umieszczonego stalowego masztu na zewnątrz w czterech kierunkach.
