Struttura a funi per parco giochi, in Germania

Heinz Bornemann, suo cliente Dlubal Software, ha progettato varie strutture di reti a fune per parchi giochi per bambini. Per esempio "Globe" e vari tipi di "Tetragode".

Per il calcolo delle strutture spaziali di sostegno, è stato usato il software di analisi di strutture intelaiate RSTAB.

914x

Attrezzature per parchi giochi in corda

Heinz Bornemann, il cliente della Dlubal Software, fornisce analisi strutturale e progettazione per una vasta gamma di attrezzature da gioco di questo tipo Per esempio "Globe" e vari tipi di "Tetragode". Per il calcolo delle strutture spaziali di sostegno, è stato usato il software di analisi di strutture intelaiate RSTAB.

Globe

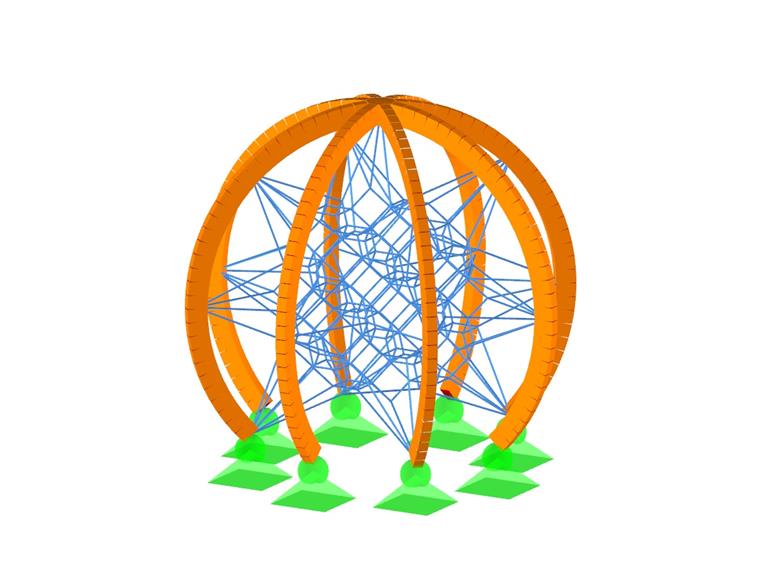

Il telaio esterno della struttura ludica Globe è costituito da otto travi curve incollate-laminate di 4 23⁄32 in/9 29⁄64 in. La rete tridimensionale interna include le funi 'U-Rope' sviluppate da Berlin Seilfabrik. Le dimensioni esterne L x L x A sono circa 14,8 m x 14,8 m x 16,4 ft. L'analisi è stata eseguita nei moduli aggiuntivi TIMBER Pro e STEEL.

Tetragode

Tetragode è una struttura ludica per palo centrale. Un certo numero di bambini possono salire simultaneamente in grandi altezze. Questo tipo di Tetragode è alto circa 35 m. La rete spaziale fune è costituita anche da U-Ropes del berlinese Seilfabrik e si estende dal palo centrale in acciaio verso l'esterno in quattro direzioni.

Programma utilizzato

RSTAB Software di analisi di strutture intelaiate

Produttore	Berliner Seilfabrik GmbH & Co. www.berliner-seilfabrik.com
Analisi strutturale	Progettazione del prodotto Dipl.-Des. Di Heinz Bornemann Am Kathagen 21, 48455 Bad Bentheim, Germania

Specifiche del progetto

3D-Modell und Foto vom Seilspielgerät „Globe“ (© Screenshot: Dipl.-Des. Heinz Bornemann, Bad Bentheim / © Bild: Berliner Seilfabrik)

3D-Modell und Foto vom Seilspielgerät „Globe“ (© Screenshot: Dipl.-Des. Heinz Bornemann, Bad Bentheim/© Immagine: Berliner Seilfabrik)

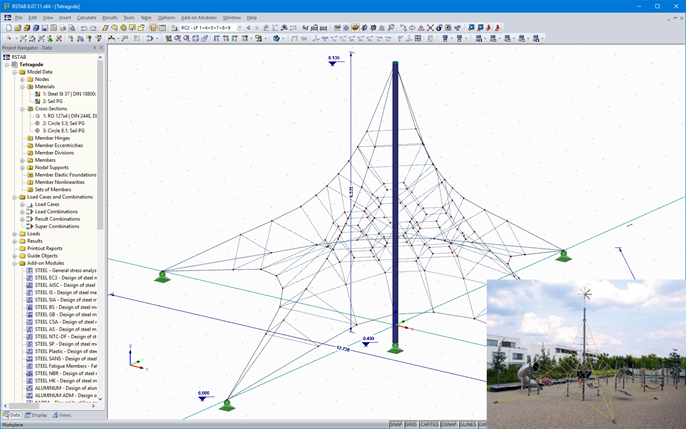

Modello 3D e foto di "Tetragode" (© Screenshot: Dipl.-Des. Heinz Bornemann, Bad Bentheim/© Picture: Berlin Cable Factory)

Modello 3D e foto di "Tetragode" (© Screenshot: Dipl.-Des. Heinz Bornemann, Bad Bentheim/© Immagine: Berliner Seilfabrik)

Dati del modello

Numero di nodi 433

Numero di aste 646

Numero di casi di carico 6

Nr. di combinazioni di carico 146

Nr. di combinazioni di risultati 4

Peso totale 1,150 t

Dimensioni 4.363 x 4.363 x 3.974 m

Versione del programma 8.05.00
