"Globe" – Equipamento de recreio de cordas inovador

O cliente Dlubal Heinz Bornemann dimensionou já várias estruturas para recreios de crianças, tais como, por exemplo, o "Globe" e vários tipos de "Tetragode". Para o cálculo das estruturas de apoio espaciais, utiliza o programa de análise de estruturas de pórticos RSTAB.

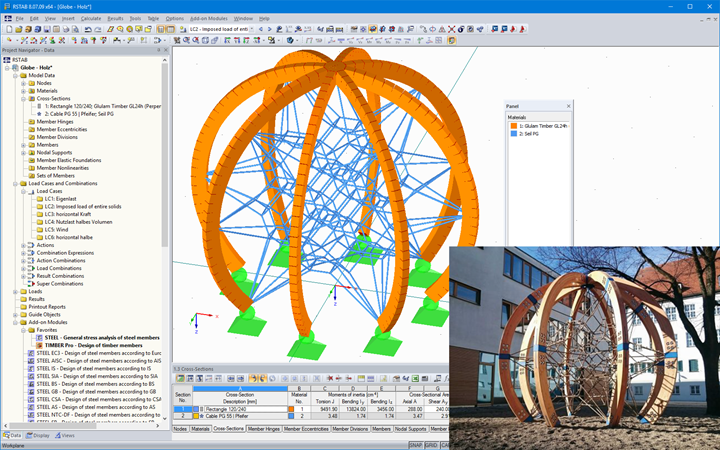

O "Globe"

A estrutura reticulada exterior do "Globe" é constituída por oito vigas de madeira laminada-colada 12/24 cm. A rede de cordas tridimensional interior inclui as cordas "U‑Rope" desenvolvidas pela Berliner Seilfabrik. As dimensões exteriores C x L x A são de aproximadamente 4,5 m x 4,5 m x 5 m. O dimensionamento foi efetuado nos módulos adicionais TIMBER Pro e STEEL.

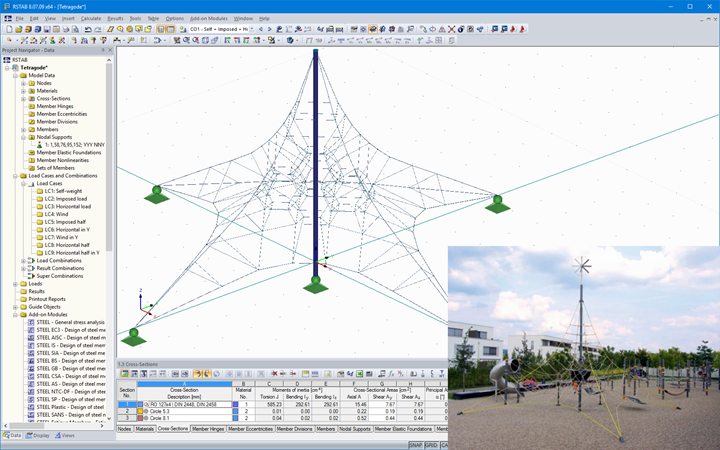

O "Tetragode"

O "Tetragode" é uma estrutura de recreio com mastro central. Várias crianças podem escalar nas alturas simultaneamente. Este "Tetragode" tem uma altura de aproximadamente 6,5 m. O mastro de aço está amarrado em quatro direções. A rede de cordas também é constituída por cordas do tipo "U‑Rope" da Berliner Seilfabrik.

Programa utilizado

• RSTAB 9 – Estruturas de barras
