Estructuras de juegos de cuerdas, Alemania

Proyecto de cliente

Fabricante Berliner Seilfabrik GmbH & Co.
Berlín, Alemania
www.berliner-seilfabrik.com
Análisis estructural Diseño de producto
Dipl.-Des. Heinz Bornemann
Bad Bentheim, Alemania
www.heinz-bornemann-malerei.de

La empresa alemana Berliner Seilfabrik diseña y produce estructuras de juegos con cuerdas para parques infantiles desde 1970. La escalada en estructuras tridimensionales de redes de cuerdas ayuda a los niños a desarrollar y mejorar sus destrezas psicomotrices y habilidades de percepción tridimensional. Las partes del equipamiento de juegos tienen nombres como Globe, UFO, o Twist & Shout.

Heinz Bornemann, cliente de Dlubal Software, proporciona los análisis estructurales y el diseño para una amplia gama de este tipo de equipamiento de estructuras de juegos, por ejemplo para el Globe y varios tipo de Tetragode. Para el cálculo de las estructuras de soporte tridimensionales utiliza el software de análisis de estructuras de barras RSTAB.

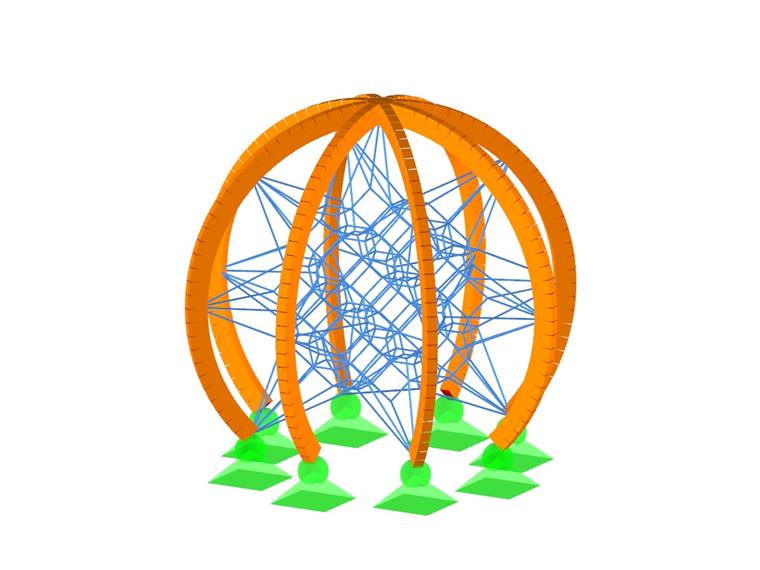

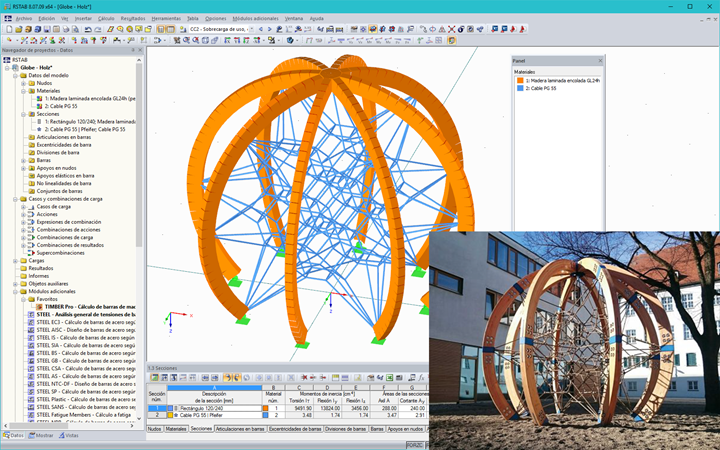

Globe

El armazón exterior de la estructura de juegos Globe se compone de 8 barras curvadas de madera laminada encolada de 12/24 cm. La red interior tridimensional incluye las cuerdas U‑Rope desarrolladas por Berlin Seilfabrik. Las dimensiones exteriores L x W x H son aproximadamente 4,5 m x 4,5 m x 5 m. El análisis se realizó en los módulos adicionales TIMBER Pro y STEEL.

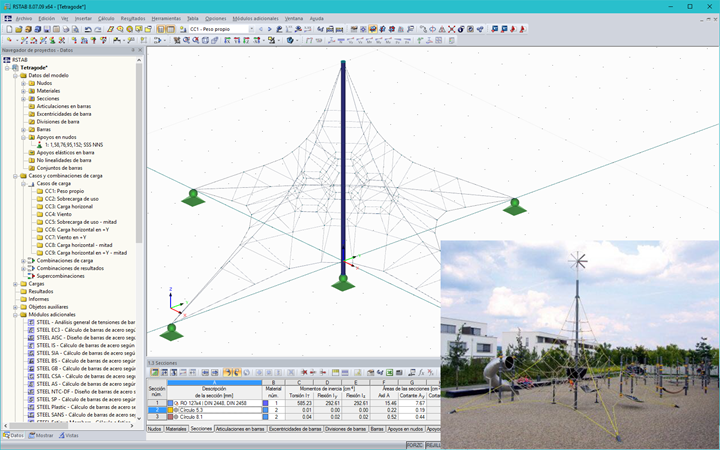

Tetragode

La Tetragode es una estructura de juegos de cuerdas con un mástil central. Un buen número de niños puede trepar hasta la cima simultáneamente. Esta estructura tetragonal es de unos 6,5 metros de alto. La red tridimensional de cuerdas se compone también de las cuerdas U‑Rope de Berliner Seilfabrik y se extienden desde el mástil central hasta el exterior en cuatro direcciones.
