Солнечная электростанция в Хайси, Китай

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

1240x

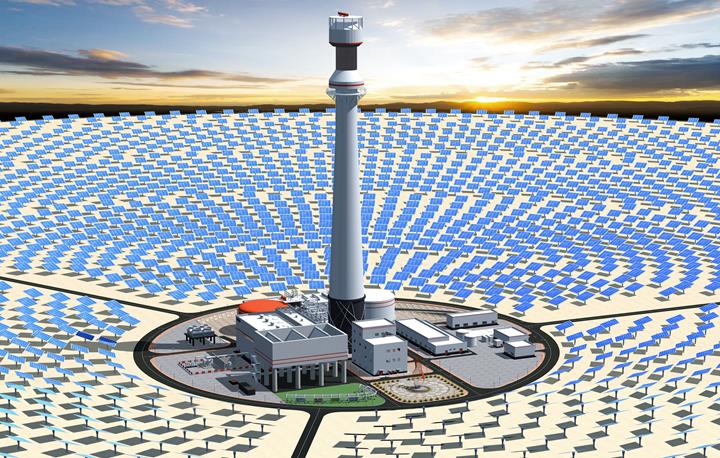

Солнечная электростанция

С помощью системы, состоящей из сотен зеркал, солнечный свет концентрируется в приемнике, расположенном в верхней части башни. В приемнике поглощенная солнечная энергия преобразуется в тепловую энергию путем нагревания солевого раствора (расплавленная солевая жидкость - MSL), который затем хранится в контейнере до 12 часов. Пар, который нагревается раствором MSL в парогенераторе, приводит в движение турбину, которая заставляет работать генератор.

Конструкция

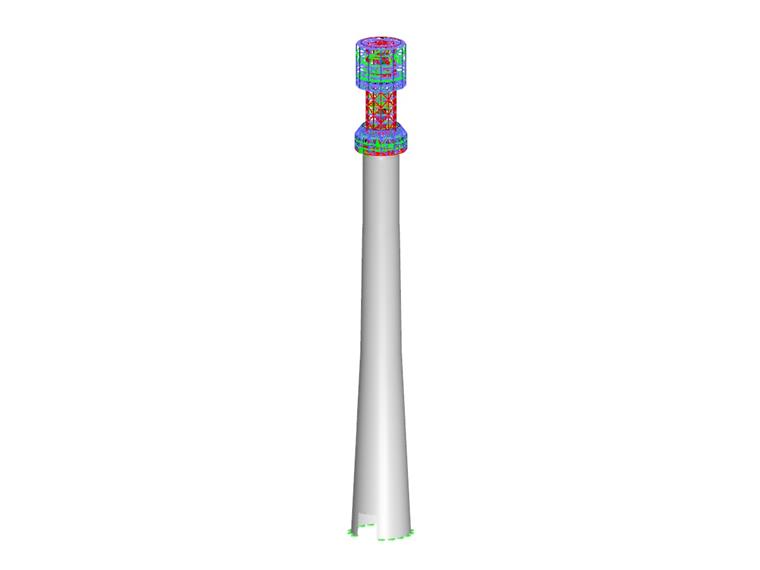

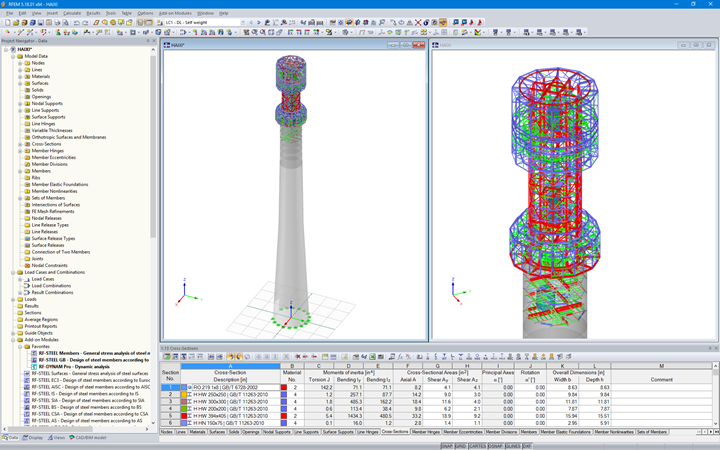

Конструкция башни состоит из нижней железобетонной части высотой 147,5 м и стальной конструкции солнечного приемника высотой 41 м. Расчет стальной конструкции приемника был выполнен в программе RFEM чешской компанией ALLCONS Industry s.r.o., которая является заказчиком Dlubal Software.

Поскольку комплекс солнечной электростанции расположен в зоне землетрясения высоко над уровнем моря, где преобладают суровые погодные условия, спроектировать стальную конструкцию было довольно сложно. Кроме того, все расчеты должны были быть выполнены в соответствии с китайскими нормативами. При проектировании стальной конструкции приемника выло необходимо учитывать переменные температурные условия в приемнике, поскольку поверхности солнечных панелей подвергаются воздействию теплового потока солнечного света, который в 1000 раз превышает нормальный солнечный поток. Чтобы обеспечить плавный переход между стальными и железобетонными частями конструкции, была разработана специальная многоуровневая система анкеровки, позволяющая перемещать конструкцию в радиальном направлении.

Исходя из высоты и цилиндрической формы башни, необходимо было также учитывать ветровую нагрузку, которая может привести к поперечным колебаниям из-за турбулентности ветра. Расчеты влияния ветра и сейсмики были выполнены на общей модели башни в RFEM, поэтому было необходимо тесное сотрудничество с китайскими коллегами, которые проектировали нижнюю железобетонную часть башни. Благодаря плодотворному сотрудничеству, удалось договориться по результатам обоих проектных коллективов с максимальным отклонением в 1%.
