Centrale solare a Haixi, Cina

Progetto cliente

Investitore:

Luneng Group Co., Ltd.

Progetto struttura in acciaio:

Allcons Industry sro
www.allcons.cz

General Contractor

Shandong Electric Power Construction Corporation III (SEPCO III)

Technology Designer

Cockerill Maintenance & Ingenierie sa (CMI)

Parametri della torre

Nella provincia cinese di Qinghai, vicino alla città di Haixi, è in costruzione un complesso di 23 impianti multienergetici, combinando diverse tecnologie per generare energia da risorse rinnovabili. Il complesso comprende una torre alta 188,5 m della centrale solare da 50 MW, la cui struttura di supporto dovrebbe essere completata a metà del 2019.

La centrale solare utilizza una tecnologia moderna CSP (Concentrated Solar Power), che consente un accumulo di energia solare termica, assicurando la produzione di energia continua anche di notte.

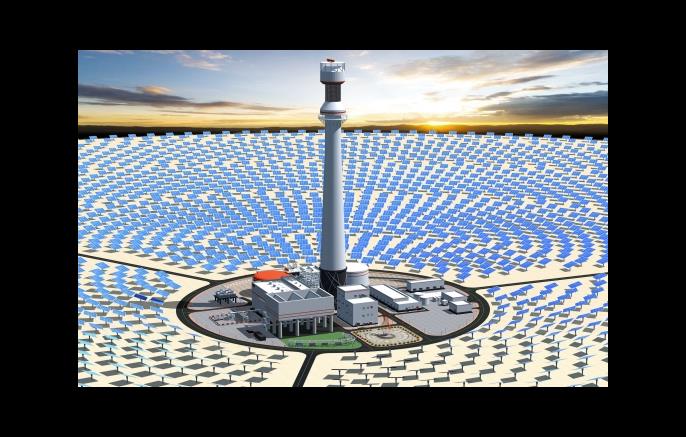

Utilizzando un sistema costituito da centinaia di specchi, la radiazione solare è concentrata in un ricevitore situato nella parte superiore della torre. L'energia solare assorbita viene convertita in energia termica nel ricevitore riscaldamento del liquido salino (Molten Salt Liquid - MSL), che viene quindi conservato in un contenitore per un massimo di 12 ore. Il vapore che viene riscaldato dalla soluzione MSL nel generatore di vapore aziona una turbina che mette in movimento il generatore.

Struttura

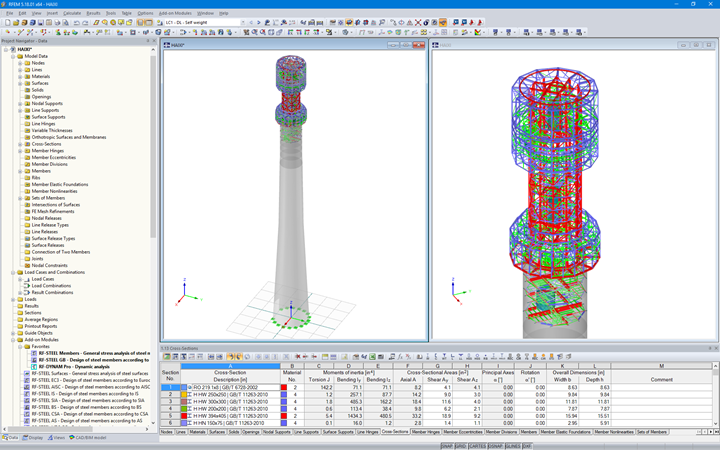

La costruzione della torre consiste in una parte inferiore in calcestruzzo armato con un altezza di 147,5 m e una costruzione in acciaio di 41 m di altezza del ricevitore solare. Il progetto della struttura in acciaio del ricevitore è stato calcolato nel programma RFEM dalla società ceca ALLCONS Industry sro, cliente di Dlubal Software.

Dato che il complesso della centrale solare si trova in una zona sismica sopra il livello del mare, dove prevalgono grave condizioni meteorologiche, è stato piuttosto difficile progettare la struttura in acciaio. Inoltre, tutti i calcoli dovevano essere eseguiti secondo le normative cinesi. Nel progetto della struttura in acciaio del ricevitore, occorre tenere conto delle condizioni di temperatura variabile nel ricevitore, perché le superfici dei pannelli solari sono esposte a un flusso di calore alla luce del sole che è 1000 volte più grande del flusso solare normale. Per garantire una espansione uniforme tra le parti in acciaio e in calcestruzzo della struttura, è stato sviluppato uno sistema speciale di ancoraggio multilivello per consentire il movimento della struttura nella direzione radiale.

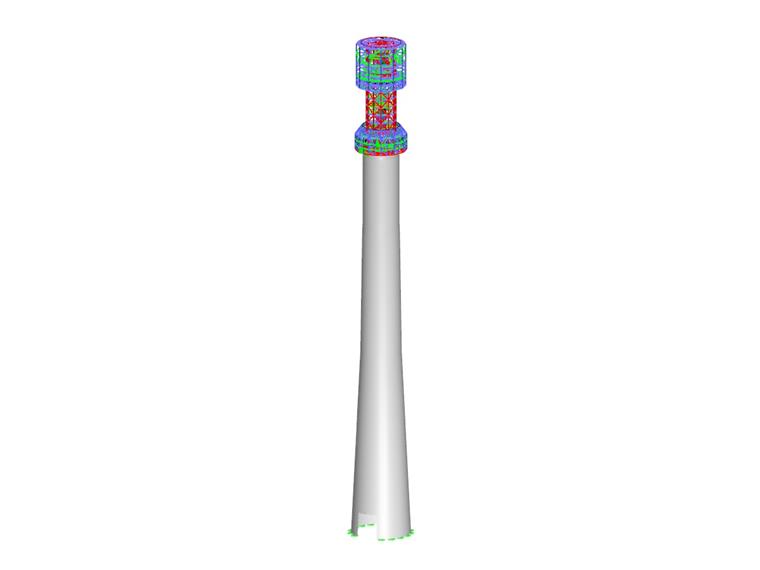

Per quanto riguarda l'altezza e la forma cilindrica della torre, è stato necessario tenere conto anche del carico del vento, che potrebbe causare una vibrazione trasversale dovuta alle turbolenze del vento. I calcoli sugli effetti del vento e della sismicità sono stati fatti su un modello a torre intera in RFEM, motivo per cui è stata necessaria una stretta collaborazione con il team cinese che ha progettato la parte inferiore in cemento della torre. Grazie alla buona cooperazione reciproca, è stato possibile raggiungere un accordo nei risultati di entrambe le squadre con una deviazione massima dell'1%.
