Solární elektrárna v Haixi, Čína

Projekt zákazníka

Investor:

Luneng Group Co., Ltd.

Návrh ocelové konstrukce:

Allcons Industry s.r.o.
www.allcons.cz

Generální dodavatel

Shandong Electric Power Construction Corporation III (SEPCO III)

Projektant technologie

Cockerill Maintenance & Ingenierie s.a. (CMI)

Parametry věže

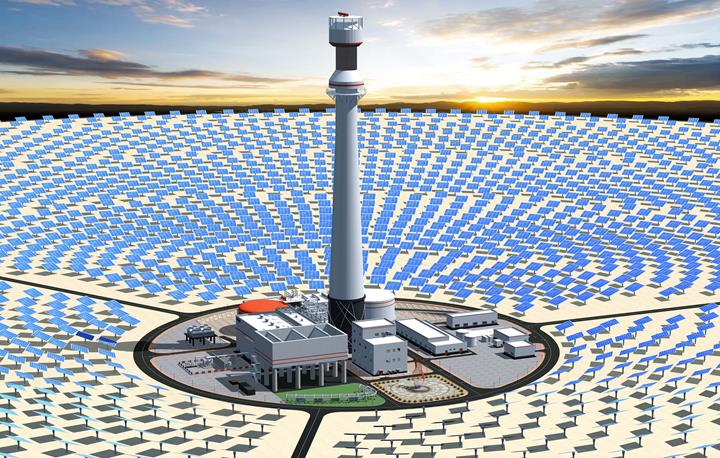

V čínské provincii Qinghai poblíž města Haixi vyrůstá komplex 23 multienergetických zařízení kombinující různé technologie pro výrobu energie z obnovitelných zdrojů. Součástí komplexu je 188,5 m vysoká věž solární elektrárny o výkonu 50 MW, jejíž nosná konstrukce bude dokončena v polovině roku 2019.

Solární elektrárna využívá moderní technologii CSP (Concentrated Solar Power), která umožňuje akumulovat tepelnou sluneční energii a zajistit tak nepřetržitou výrobu elektrické energie i v noci.

Pomocí soustavy stovek zrcadel se sluneční záření koncentruje do přijímače umístěného na vrcholu věže. V přijímači se absorbovaná sluneční energie přeměňuje na tepelnou energii zahřátím solného roztoku (Molten Salt Liquid - MSL), který je následně uložen do zásobníku, kde se teplo uchová až 12 hodin. Vodní pára ohřátá v parogenerátoru roztokem MSL pohání turbínu, která roztáčí generátor.

Konstrukce

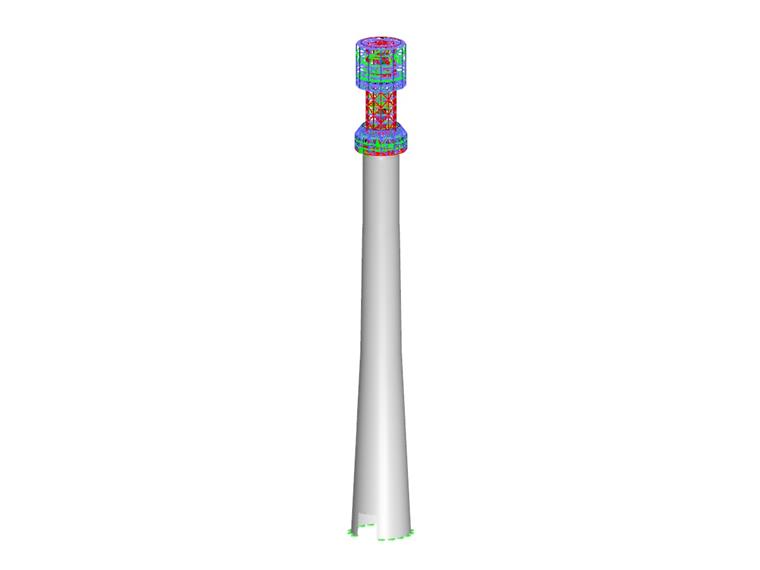

Konstrukce věže se skládá ze spodní železobetonové části vysoké 147,5 m, na níž spočívá 41 m vysoká ocelová konstrukce přijímače solárního záření. Návrh ocelové konstrukce přijímače provedla v programu RFEM česká společnost ALLCONS Industry s.r.o., zákazník Dlubal Software.

Vzhledem k tomu, že se komplex solární elektrárny nachází v seizmické oblasti ve vysoké nadmořské výšce, kde panují obtížné povětrnostní podmínky, byl návrh ocelové konstrukce poměrně náročný. Veškeré výpočty navíc musely být provedeny podle čínských norem. Při návrhu ocelové konstrukce přijímače musely být uvažovány proměnlivé teplotní podmínky v přijímači, kdy za slunečního svitu dopadá na povrch tepelných panelů tepelný tok 1000x větší než běžný sluneční tok. Aby byla zajištěna bezproblémová dilatace mezi ocelovou a betonovou částí konstrukce, byl navržen speciální vícestupňový systém kotvení umožňující pohyb konstrukce v radiálním směru.

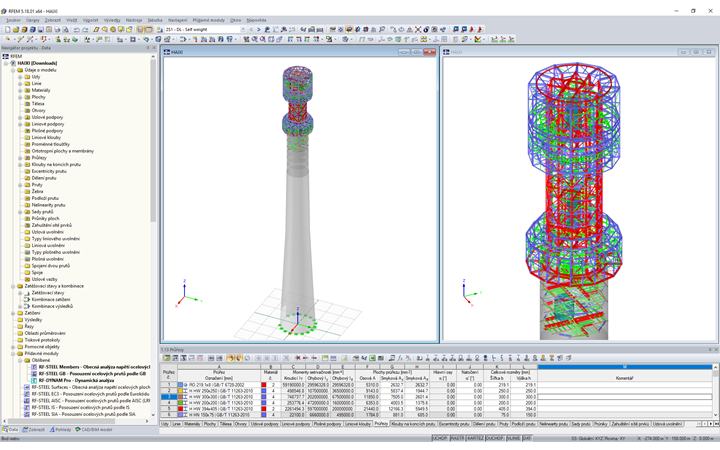

Vzhledem k výšce a válcovému tvaru věže bylo nutné uvažovat zatížení větrem příčným kmitáním způsobeným větrnými víry. Výpočty na účinky větru a seismicity byly v programu RFEM prováděné na kompletním modelu věže, a proto byla nutná úzká součinnost s čínským týmem, který navrhoval spodní betonovou část věže. Díky dobré vzájemné spolupráci se podařilo dosáhnout shody spočtených výsledků obou týmů s max. odchylkou nepřesahující 1%.
