Central térmica solar en Haixi, China

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

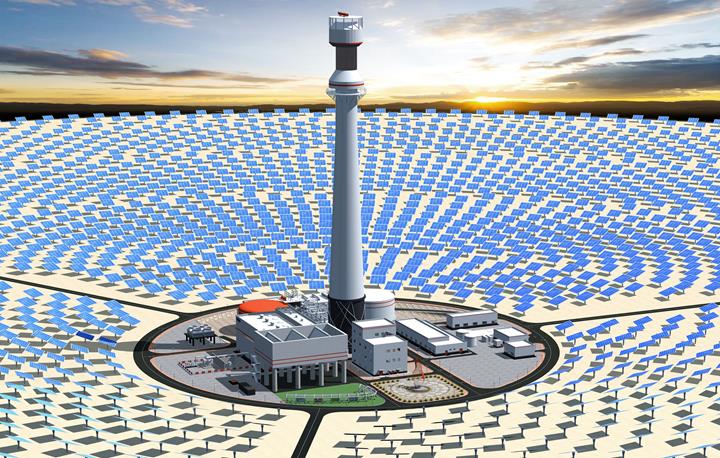

En la provincia china de Qinghai, cerca de la ciudad de Haixi, se está construyendo un complejo de 23 centrales multienergéticas, que combinan tecnologías diferentes para generar energía a partir de recursos renovables. El complejo comprende una torre de 188,5 m de altura en la central de energía solar de 50 MW cuya estructura de soporte se espera que se complete a mediados de 2019.La central térmica solar utiliza una moderna tecnología CSP (energía solar de concentración) que permite el almacenamiento de energía solar térmica, de modo que se garantiza la generación continua de energía incluso de noche.

Inversor:

Luneng Group Co., Ltd.

Diseño de la estructura de acero:

Allcons Industry s.r.o.
www.allcons.cz

Contratista general

Shandong Electric Power Construction Corporation III (SEPCO III)

Diseñador de la tecnología

Cockerill Maintenance & Ingenierie s.a. (CMI)

Parámetros de la torre

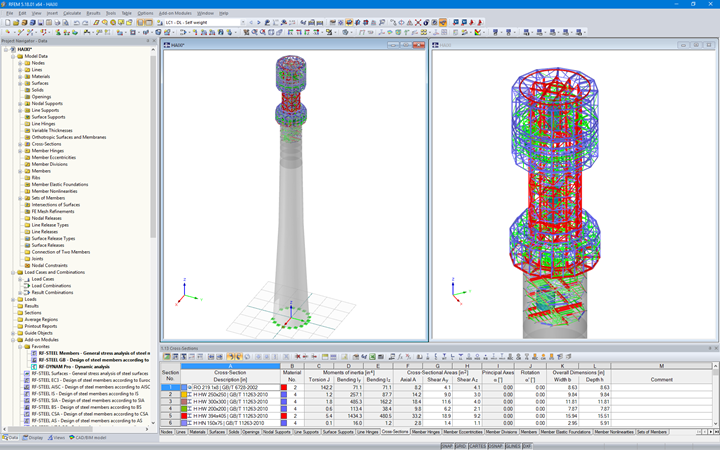

Modelo

Mediante un sistema que consta de cientos de espejos, la luz solar se concentra en un receptor ubicado en la parte superior de la torre. En el receptor, la energía solar absorbida se convierte en energía térmica al calentar el líquido salino (sal fundida), que luego se almacena en un recipiente hasta 12 horas. El vapor que se calienta mediante la sal fundida en el generador de vapor impulsa una turbina que da potencia al generador.

La estructura

La construcción de la torre consiste en una parte inferior de hormigón armado con una altura de 147,5 m y una construcción de acero del receptor solar de 41 m de altura. El diseño de la estructura de acero del receptor fue creado en el programa RFEM por la compañía checa ALLCONS Industry s.r.o., un cliente de Dlubal Software.

Dado que el complejo de la planta de energía solar está ubicado en un área sísmica por encima del nivel del mar donde prevalecen condiciones climáticas severas, el diseño de la estructura de acero fue todo un reto. Además, todos los cálculos tuvieron que realizarse según las normas chinas. Al diseñar la estructura de acero del receptor, se tuvieron que considerar las condiciones de temperatura variable en el receptor ya que las superficies de los paneles solares están expuestas a un flujo de calor en la luz solar que es 1000 veces más grande que el flujo solar normal. Para asegurar una expansión suave entre las partes de acero y hormigón de la estructura, se ha desarrollado un sistema especial de anclaje multinivel para permitir el movimiento de la estructura en la dirección radial.

Con respecto a la altura y la forma cilíndrica de la torre, fue necesario tener en cuenta también la carga del viento, lo que puede resultar en una vibración transversal debido a las turbulencias del viento. Los cálculos sobre los efectos del viento y la sismicidad se realizaron en un modelo de torre completo en RFEM, lo cual es la razón por la que fue necesaria una estrecha colaboración con el equipo chino que diseñó la parte inferior de hormigón de la torre. Gracias a la buena cooperación mutua, fue posible llegar a un acuerdo en los resultados de ambos equipos con una desviación máxima del 1%.

Ubicación del proyecto
