Elektrownia słoneczna w Haixi, Chiny

Projekt klienta

Inwestor:

Luneng Group Co., Ltd.

Wymiarowanie konstrukcji stalowych:

Allcons Industry s.r.o.
www.allcons.cz

Generalny wykonawca

Shandong Electric Power Construction Corporation III (SEPCO III)

Projekt technologiczny

Cockerill Maintenance & Ingenierie s.a. (CMI)

Parametry wieży

W chińskiej prowincji Qinghai, niedaleko miasta Haixi, powstaje kompleks obejmujący 23 elektrownie zasilane paliwem mieszanym, łączące różne technologie wytwarzania energii ze źródeł odnawialnych. Kompleks obejmuje wieżę elektrowni słonecznej o mocy 50 MW, której wysokość wynosi 188,5 m i której konstrukcja wsporcza ma zostać ukończona w połowie 2019 r.

Elektrownia solarna wykorzystuje nowoczesną technologię CSP (Concentrated Solar Power), która umożliwia przechowywanie słonecznej energii cieplnej, zapewniając tym samym produkcję energii elektrycznej nawet nocą.

Dzięki zastosowaniu kilkuset luster, promieniowanie słoneczne jest koncentrowane w odbiorniku na szczycie wieży. W odbiorniku energia słoneczna zostaje przetworzona na energię cieplną, poprzez podgrzanie ciekłej soli (Molten Salt Liquid - MSL), która jest następnie przechowywana w zbiorniku zatrzymującym ciepło do 12 godzin. Para podgrzewana przez roztwór MSL w generatorze pary napędza turbinę, która obraca generator.

Konstrukcja

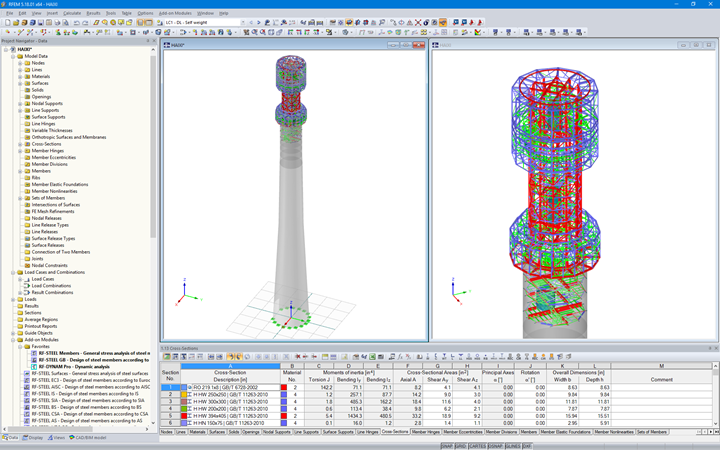

Konstrukcja wieży składa się z niższej części z betonu zbrojonego o wysokości 147,5 m i wysokiej na 41 m konstrukcji stalowej odbiornika promieni słonecznych. Obliczenia konstrukcji stalowej odbiornika przeprowadzono w programie RFEM należącym do czeskiej firmy ALLCONS Industry s.r.o., klienta Dlubal Software.

Ponieważ kompleks elektrowni jest położony w strefie sejsmicznej wysoko nad poziomem morza, gdzie dominują surowe warunki atmosferyczne, zaprojektowanie konstrukcji stalowej okazało się prawdziwym wyzwaniem. Ponadto wszystkie obliczenia należało przeprowadzić zgodnie z normami chińskimi. Podczas projektowania konstrukcji stalowej odbiornika konieczne było uwzględnienie zmiennych temperatur, ponieważ powierzchnie paneli słonecznych są narażone na działanie strumienia ciepła o intensywności 1000 większej niż w przypadku zwykłej elektrowni słonecznej. Aby zapewnić bezproblemową ekspansję pomiędzy stalowymi i betonowymi częściami konstrukcji, opracowano specjalny wielostopniowy system kotwiczenia, aby umożliwić ruch konstrukcji w kierunku promieniowym.

Ze względu na wysokość i cylindryczny kształt wieży konieczne było uwzględnienie obciążenia wiatrem, które może wywołać drgania poprzeczne, spowodowane turbulencją. Obliczenia wpływu wiatru i trzęsień ziemi zostały przeprowadzone z programie RFEM na kompletnym modelu wieży, co wymagało dobrej współpracy chińskiego zespołu, który zajął się projektem niższej betonowej części wieży. Dzięki dobrej wzajemnej współpracy możliwe było osiągnięcie zgodności w wynikach uzyskanych przez oba zespoły, z maksymalnym odchyleniem wynoszącym 1%.
