CIMU - ILE DE SEGUIN, Франция

Проект заказчика

Инвестор Bouygues, Франция
www.bouygues.com
Архитекторы Shigeru Ban Architects Europe, Франция
www.shigerubanarchitects.com
Jean De Gastines Architects, Франция
www.jdg-architectes.com
Расчет и проектирование деревянных конструкций sblumer ZT GmbH, Austria
www.sblumer.com
Подробный расчет конструкций SJB Kempter Fitze AG, Швейцария
www.sjb.ch
Другие участники проекта TEMPO - Ile Seguin, департамент Hauts-de-Seine

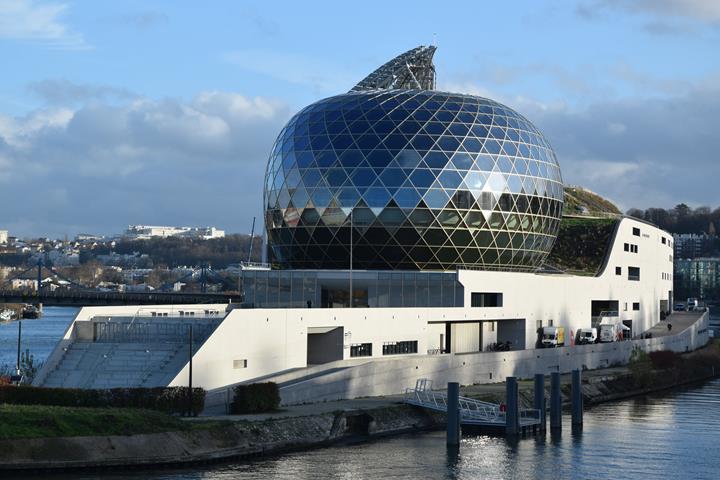

CIMU - ILE DE SEGUIN является частью культурного центра «La Seine Musicale» на острове Сегуин (Ile Seguin) в пригороде Парижа Булонь-Бийанкур. В CIMU имеется концертный зал, вмещающий до 1 150 зрителей. Круглый фасад снаружи облицован стеклом.

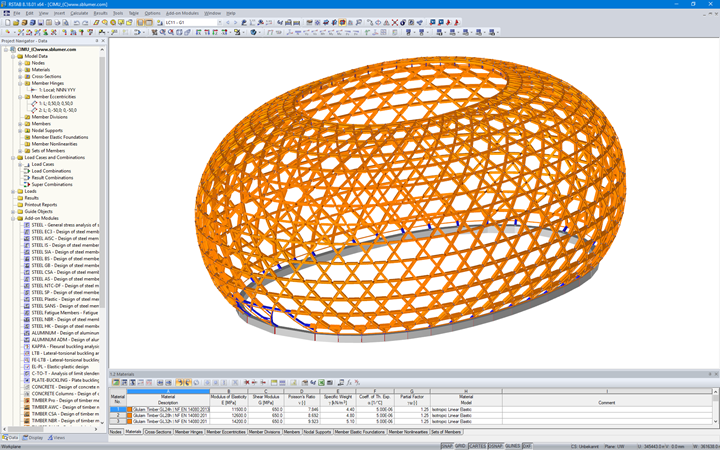

В верхней части деревянной конструкции находится фотоэлектрический парус, движущийся вокруг CIMU по ходу солнца. Заказчик Dlubal zblumer ZT GmbH из Австрии обеспечил расчет и проектирование деревянных конструкций. Для этого было использовано программное обеспечение для расчета и проектирования конструкций RSTAB.

Конструкция

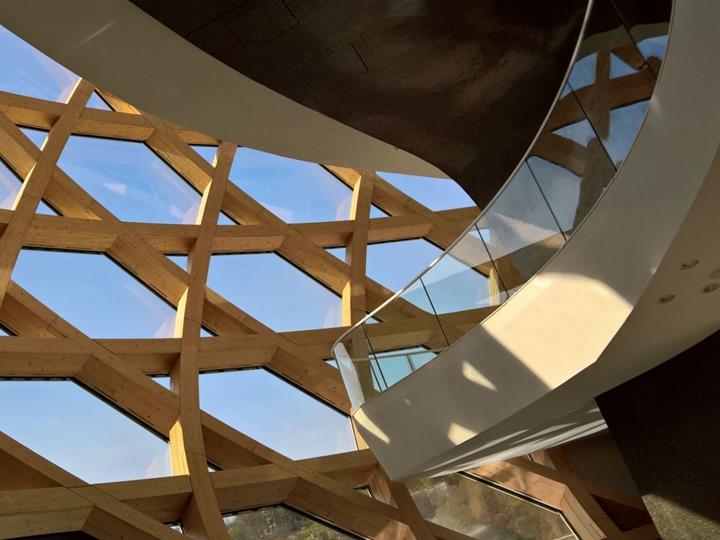

Трехмерная конструкция свободной формы CIMU состоит из клееных ламинированных деревянных элементов. В общей сложности было использовано 650 м³ клеёных балок двойной кривизны. Визуально деревянная конструкция напоминает вязанную корзину. Деревянная конструкция опирается на стальные колонны, которые переносят нагрузки на круглый фундамент.

Архитектурный образ нового культурного центра напоминает круизное судно. Проект был сделан японским архитектором Шигеру Бан и французом Жаном де Гастинесом. Оба архитектора ранее проектировали центр Помпиду в Меце, который также был рассчитан и спроектирован с помощью RSTAB.
