CIMU - ILE DE SEGUIN, Francia

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Este artículo fue traducido por el Traductor de Google

Ver texto original

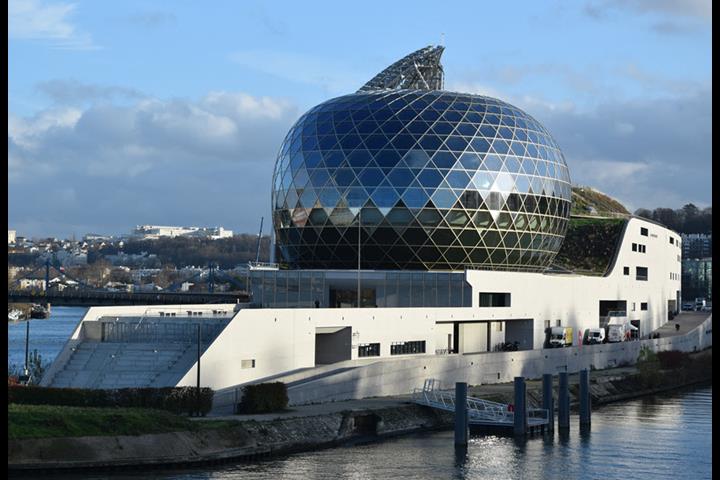

El edificio CIMU - ILE DE SEGUIN es parte del centro cultural "La Seine Musicale" en la isla Seguin (Ile Seguin) en Boulogne-Billancourt, un barrio en las afueras de Paris. El CIMU alberga una sala de conciertos que puede dar asiento a 1 150 personas.  La fachada circular está acristalada en el exterior.

Inversor Bouygues, Francia
www.bouygues.com
Arquitectos Shigeru Ban Architects Europa, Francia
www.shigerubanarchitects.com
Jean De Gastines Architects, Francia
www.jdg-architectes.com
Análisis estructural de la construcción en madera sblumer ZT GmbH, Austria
www.sblumer.com
Análisis estructural detallado SJB Kempter Fitze AG, Suiza
www.sjb.ch
Otros miembros del proyecto TEMPO - Ile Seguin, Departamento de Hauts-de-Seine

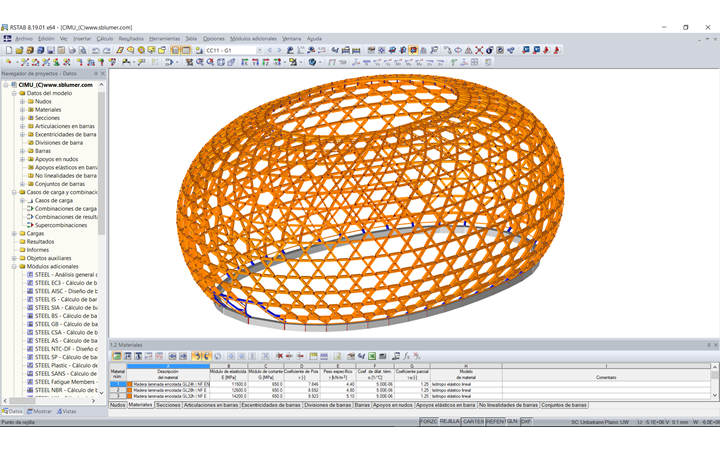

Modelo

Una vela fotovoltaica se mueve alrededor del CIMU, siguiendo el curso del sol. Sblumer ZT GmbH, cliente de Dlubal de Austria, proporcionó la ingeniería y el diseño de la madera. Para el análisis estructural se utilizó el software de análisis de celosías y cerchas RSTAB.

sistema estático

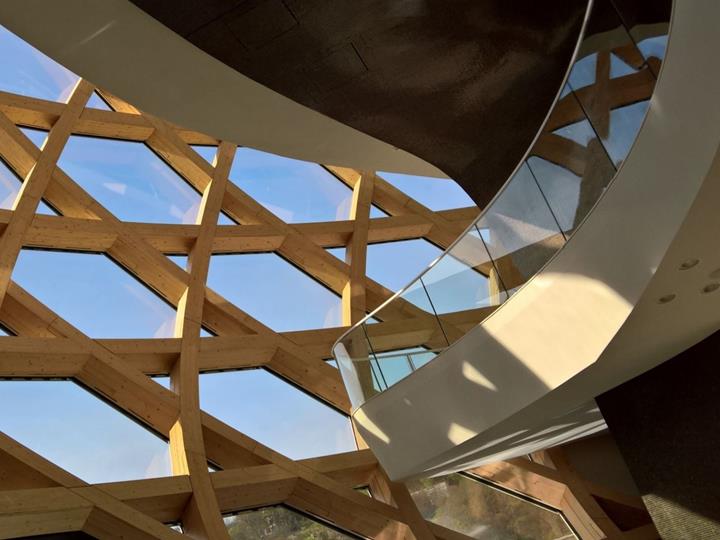

La estructura tridimensional de forma libre del CIMU se compone de madera laminada encolada. Se utilizaron un total de 22.955 m³ de vigas de madera laminada encolada de doble curvatura. Visualmente, la estructura de madera se asemeja a una cesta trenzada. La estructura de madera está montada en pilares de acero que transfieren las cargas a una cimentación circular.

La arquitectura del nuevo centro cultural se hizo para parecerse a un crucero. El diseño es del arquitecto japonés Shigeru Ban y del arquitecto francés Jean de Gastines. Ambos hombres diseñaron previamente el Centre Pompidou en Metz, que también fue analizado y diseñado en RSTAB.

Ubicación del proyecto


Palabras clave

Estructura de la cúpula Estructura de forma libre Madera contralaminada Sala de conciertos
