CIMU - ILE DE SEGUIN, França

Projeto de cliente da Dlubal

Investidor Bouygues, França
www.bouygues.com
Arquitetos Shigeru Ban Architects Europe, França
www.shigerubanarchitects.com
Jean De Gastines Architects, França
www.jdg-architectes.com
Planeamento estrutural de construção em madeira sblumer ZT GmbH, Áustria
www.sblumer.com
Análise estrutural detalhada SJB Kempter Fitze AG, Suiça
www.sjb.ch
Outras partes envolvidas no projeto TEMPO – Ile Seguin, Departement Hauts-de-Seine

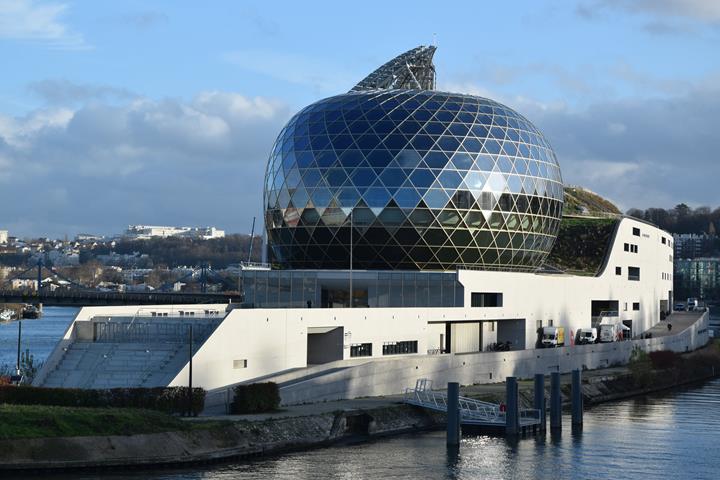

O CIMU - ILE DE SEGUIN faz parte do centro cultural "La Seine Musicale" na ilha de Seguin em Boulogne-Billancourt, um subúrbio de Paris. No CIMU encontra-se uma sala de concertos com lugar para 1150 pessoas. A fachada redonda tem um revestimento em vidro na parte exterior.

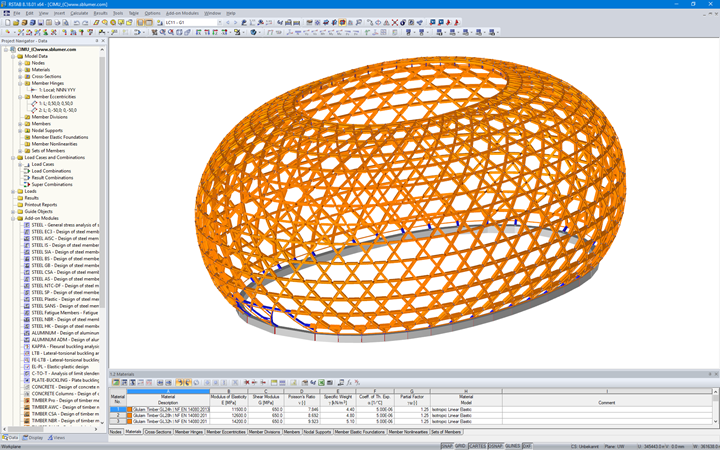

Uma vela constituída por vários painéis solares fotovoltaicos gira à volta do auditório e segue o percurso do sol. A empresa austríaca ZT GmbH, cliente da Dlubal, foi responsável pelos concepção da estrutura em madeira do edifício. Para os cálculos estáticos foi utilizado o programa de pórticos e estruturas reticuladas RSTAB.

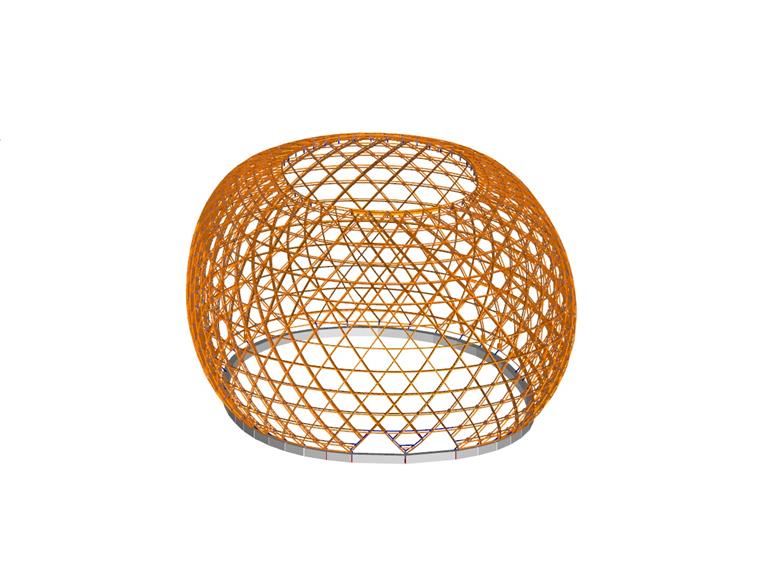

Estrutura

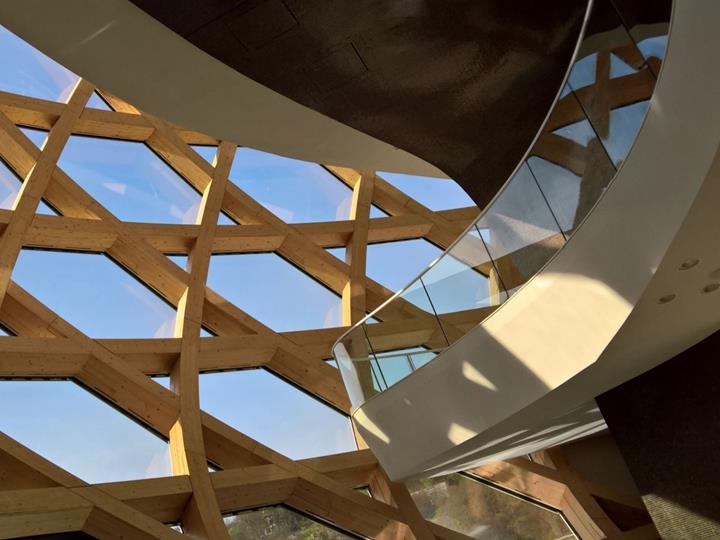

A estrutura tridimensional de forma livre do CIMU foi dimensionada em madeira laminada colada. Foram utilizados 650 m³ de vigas em madeira laminada colada, em parte duplamente curvadas. Visualmente, a estrutura em madeira pode ser comparada a um cesto trançado em vime. Na parte inferior, a construção em madeira assente em pilares de aço, as quais desviam as cargas para uma fundação circular.

A arquitetura do novo centro cultural assemelha-se a um navio de cruzeiro. O projeto foi desenhado pelo arquiteto japonês Shigeru Ban e pelo francês Jean de Gastines. Ambos já projetaram o Centro Pompidou em Metz, que também foi calculado com o RSTAB.
