Здание нового детского сада в районе Ле Саблон, Ле-Ман, Франция

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

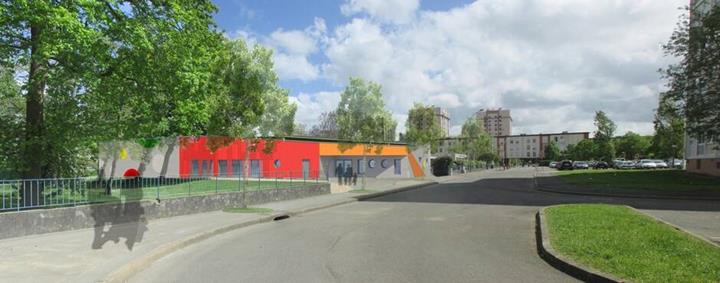

Одноэтажное здание детского сада, располагающееся на общей площади 1 100 м², способно вместить в себя около 70 детей. Оно окружено различными детскими площадками и множеством зеленых зон.

Заказчик Город Ле-Ман
www.lemans.fr
Расчет конструкций ARTEMIS INGENIEUR
www.artemis-ingenieur.fr

Модель

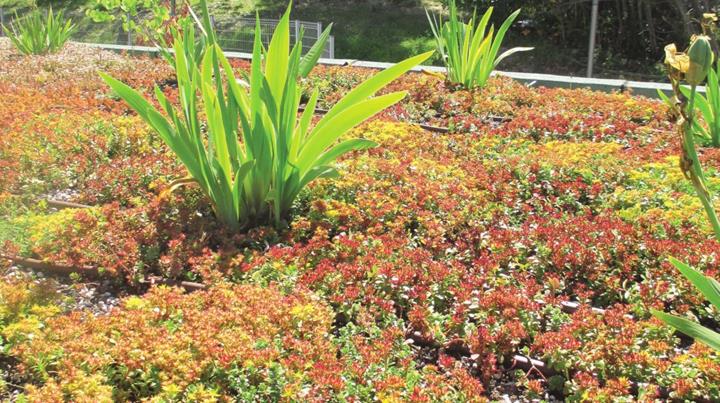

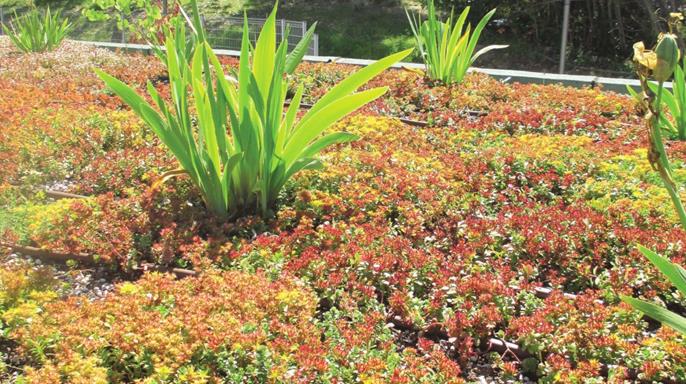

Желанием представителей местных политических властей заключалось в том, чтобы для строительства нового здания использовались устойчивые материалы. Сами жители района далее требовали также включение в проект зеленой крыши.

На стадии проектирования (даже в процессе осуществления предварительных расчетов), во время проведения конечных расчетов и разработки организации строительства проекта, а также при создании строительно-технической документации содействовала команде по управлению проектом проектная фирма AREMEMIS INGENIEUR. Она отвечала за проектирование всей несущей конструкции, в т.ч. и за расчеты поперечных связей и размеры конструктивных элементов.

Конструкция

Внешний фасад здания состоит из деревянных панельных стен, а внутренние несущие стены из панелей CLT.

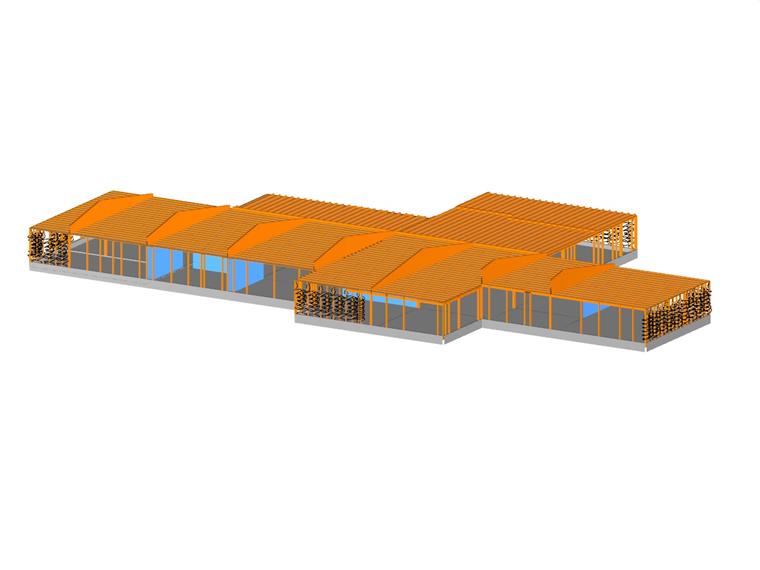

Сама конструкция каркаса состоит из двускатных, дощатоклееных балок, которые поддерживают зеленую крышу и несколько фотоэлектрических панелей.

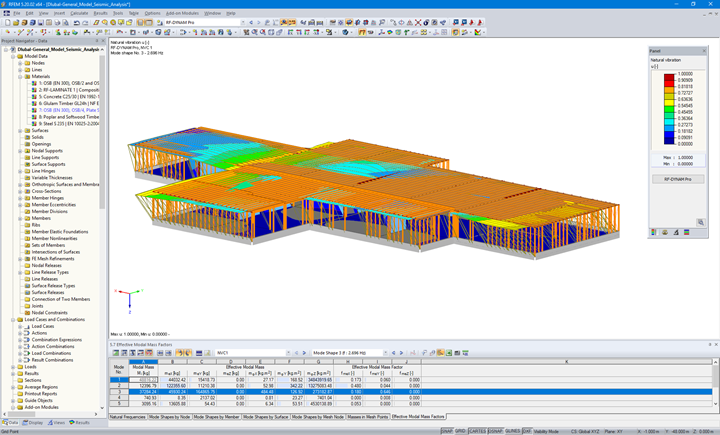

Вся конструкция была рассчитана для ULS, SLS и случаев землетрясения (низкий уровень сейсмичности). Для проведения модального расчета и создания эквивалентных сейсмических нагрузок был использован RF-DYNAM Pro - дополнительный модуль программы RFEM.

Ключевые слова

Dlubal Software Artemis Ingenieur RFEM RF-LAMINATE RF-DYNAM Pro CLT ПС 1г ПС 2г
