Nuovo asilo nido nel distretto Les Sablons, Le Mans, Francia
Progetto cliente

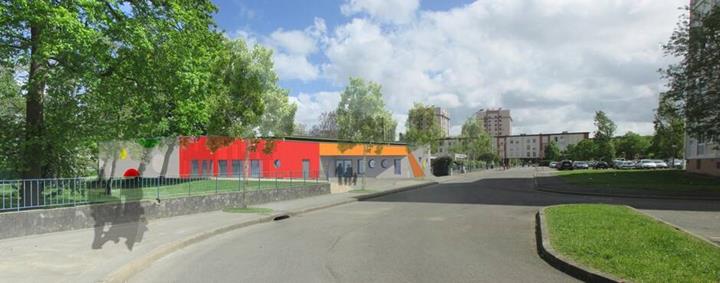

Questo asilo nido monopiano di 1.100 m2 può ospitare fino a 70 bambini. L'area intorno all'edificio è anch'essa circondata da campi da gioco e da altri spazi verdi.
| Proprietario del progetto |
Città di Le Mans www.lemans.fr |
| Analisi strutturale e di progettazione |
ARTEMIS INGENIEUR www.artemis-ingenieur.fr |

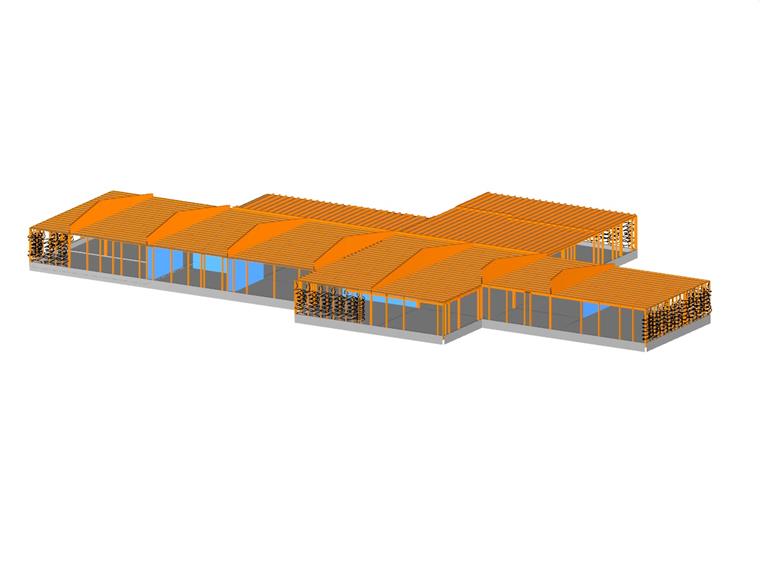

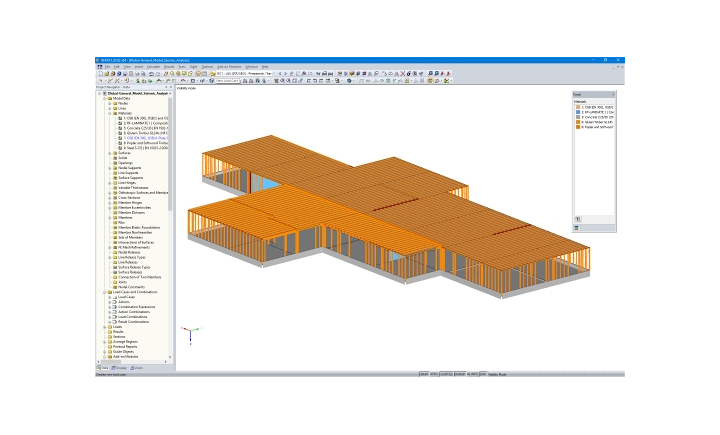

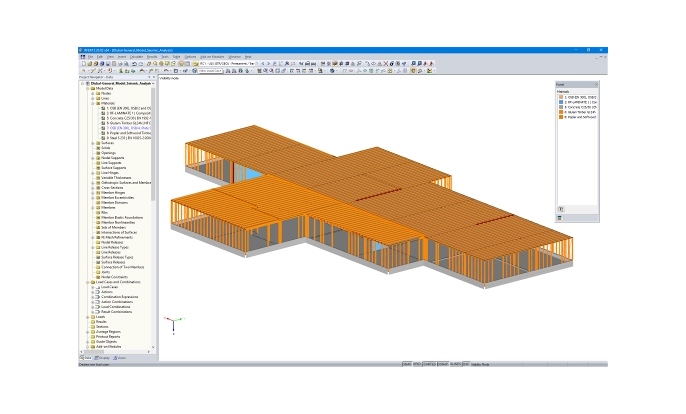

Modello

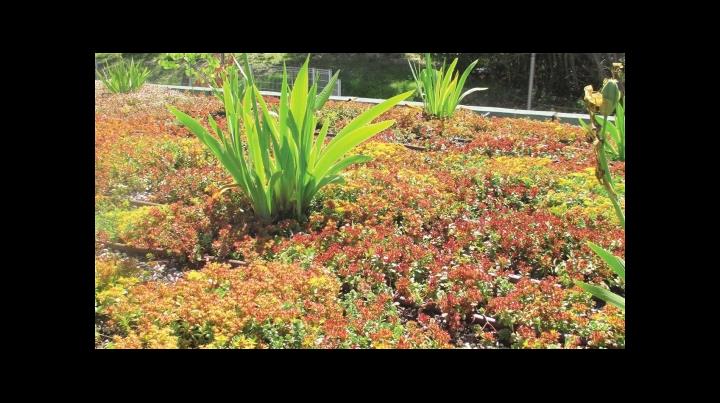

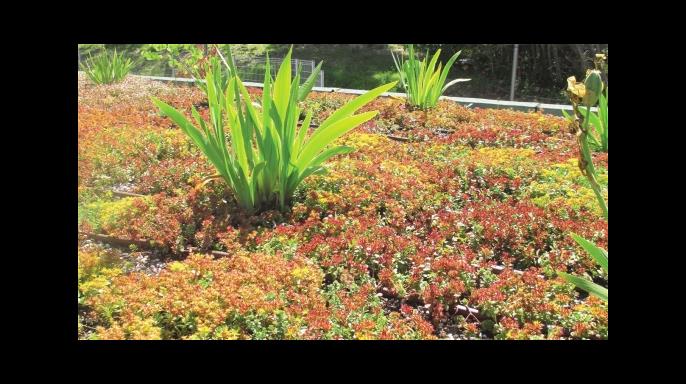

Il desiderio delle autorità locali era quello di usare materiali sostenibili per il nuovo edificio. I residenti del distretto hanno votato per un tetto verde da includere nel progetto.
Lo studio di ingegneria ARTEMIS INGENIEUR ha collaborato con il team di gestione del progetto sia durante la progettazione preliminare, che nel progetto esecutivo, nella pianificazione della realizzazione e nella documenti esecutiva. ARTEMIS INGENIEUR ha progettato la struttura includendo il controvento laterale e il dimensionamento degli elementi portanti dell'edificio.
Struttura
Le facciate esterne sono costituite da pareti di pannelli di legno. I muri portanti interni sono progettati con legno lamellare incrociato - Xlam.
La struttura include travi lamellari doppie rastremate che sorreggono il tetto verde e diversi pannelli fotovoltaici.

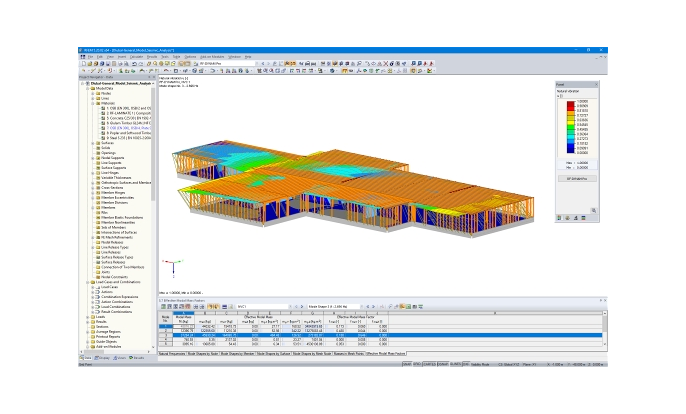

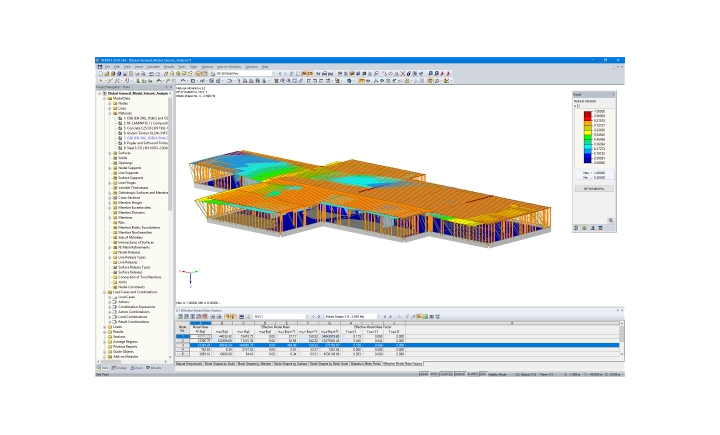

La struttura è stata sottoposta ad analisi per SLU, SLE e sismica (basso livello di sismicità). Il modulo aggiuntivo RF-DYNAM Pro per RFEM è stato utilizzato per eseguire un'analisi modale e per generare carichi sismici equivalenti.
Parole chiave
Dlubal Software Artemis Ingenieur RFEM RF-LAMINATE RF-DYNAM Pro (versione inglese) XLAM SLU SLS
