Creche de Sablons em Le Mans, França

Projeto de cliente da Dlubal

Proprietário do projeto Cidade de Le Mans
www.lemans.fr
Cálculo de estrutura ARTEMIS INGENIEUR
www.artemis-ingenieur.fr

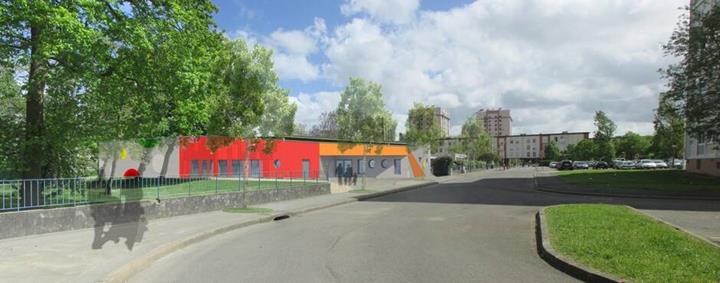

Esta creche concebida para acolher 70 crianças foi construída com só um piso à face da terra com 1100 m². À volta do edifício encontram-se espaços de jogos e áreas verdes.

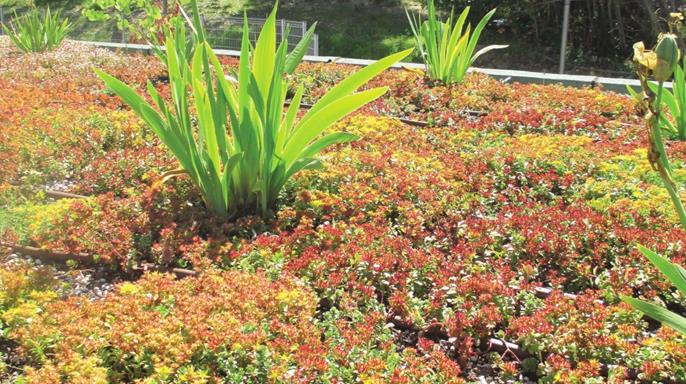

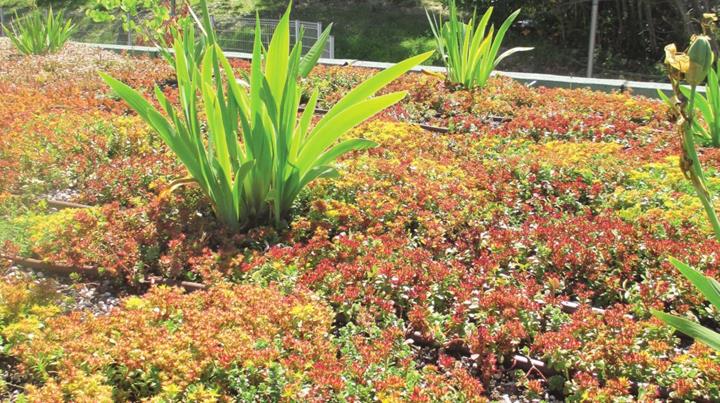

Foi desejo da política local utilizar materiais sustentáveis para esta construção de raiz. Os habitantes do bairro votaram a favor de um projeto com cobertura verde.

O gabinete de engenharia ARTEMIS INGENIEUR acompanhou a equipa de gestão do projeto no planeamento do edifício durante as fases de pré-dimensionamento, dimensionamento, projeto criação dos documentos para concurso. A ARTEMIS INGENIEUR foi responsável pelo dimensionamento da estrutura de apoio incl. a definição do princípio da contraventamento e o dimensionamento dos elementos de apoio.

Estrutura

As fachadas exteriores são constituídas por paredes de painéis em madeira. As paredes de apoio e contraventamento interiores foram concebidas com painéis CLT.

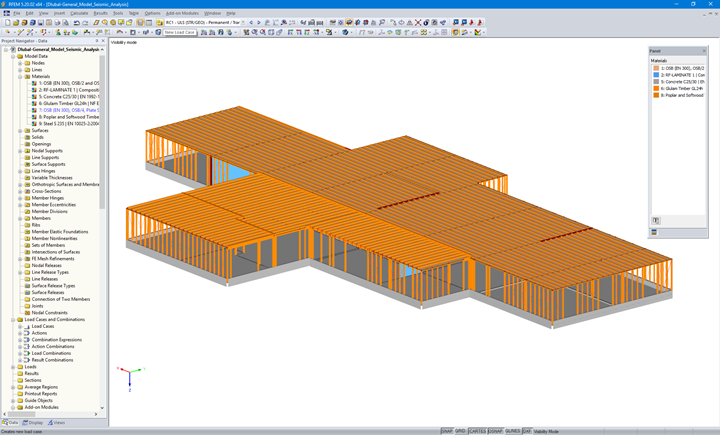

A estrutura é composta por vigas de madeira laminada colada de secção variável, apoiadas sobre as caixas de tejadilho, nas quais estão dispostas a cobertura verde e os módulos fotovoltaicos.

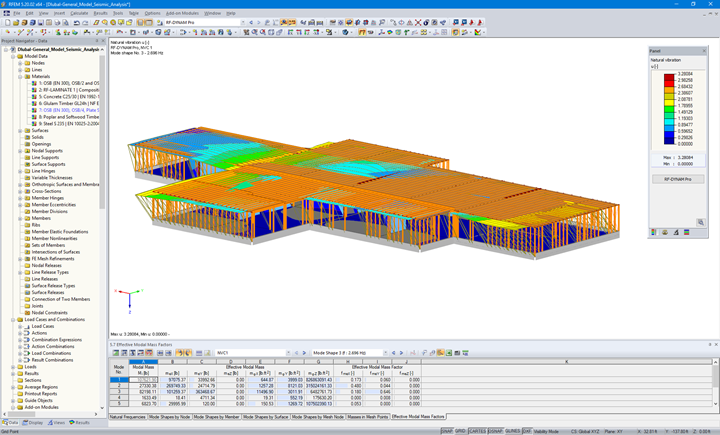

A estrutura foi dimensionada para os estados limite último e de utilização assim como para sismos (risco de sismo baixo). O módulo adicional RF-DYNAM Pro para o RFEM foi utilizado para realizar uma análise modal com geração de cargas sísmicas equivalentes.
