Crèche des Sablons, Le Mans, France

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

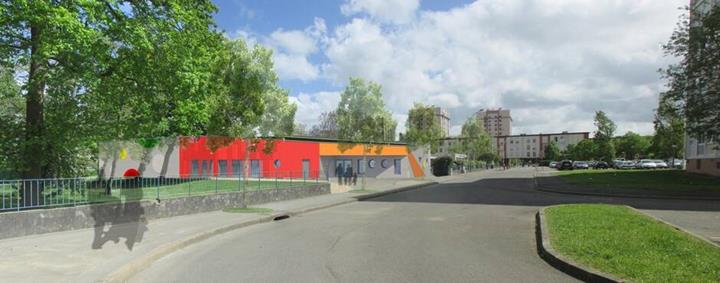

Cette crèche multi-accueil conçue pour accueillir 70 enfants est entièrement de plain-pied avec une surface brute de plancher de 1 100 m². Elle est entourée d’espaces de jeux et d’espaces verts.

Maître d’ouvrage Ville du Mans
www.lemans.fr
Calcul de structure ARTEMIS INGENIEUR
www.artemis-ingenieur.fr

Modèle

Le souhait de la politique locale sur les matériaux consiste à réaliser un projet vertueux et à construire des bâtiments avec des matériaux biosourcés. Les habitants du quartier ont voté pour le projet avec une toiture végétalisée.

Le bureau d’étude structure Artemis Ingenieur accompagne l’équipe de maitrise d’œuvre dans la conception du bâtiment durant les phases d'avant-projet sommaire, d'avant-projet détaillé, de projet et enfin de réalisation du dossier de consultation des entreprises. Son rôle est de concevoir la structure porteuse, de définir le principe de contreventement et de dimensionner chacun des éléments.

Structure

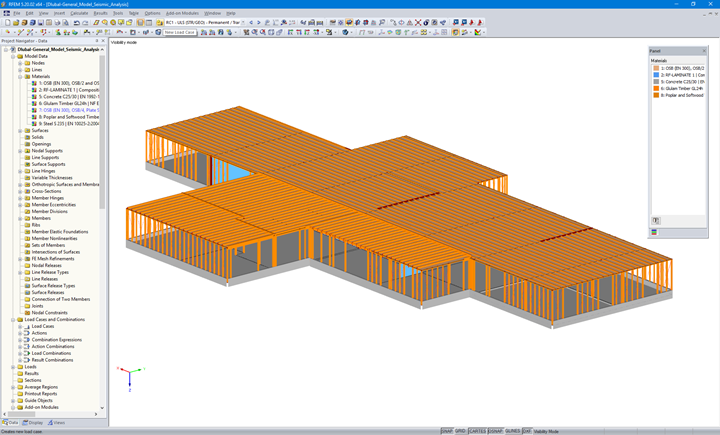

Les façades extérieures sont constituées de murs à ossature bois. Les murs porteurs intérieurs sont en CLT contreventant.

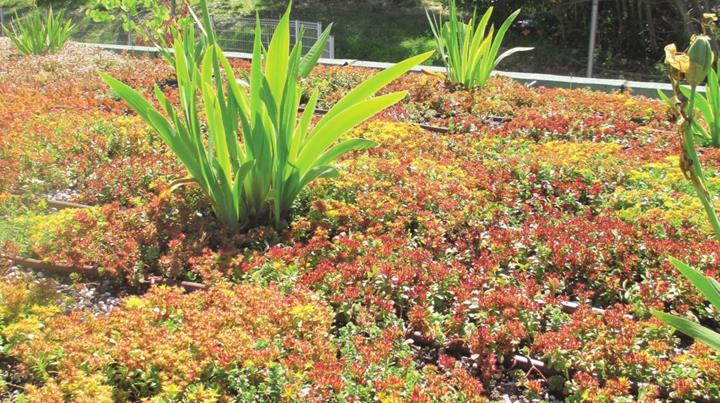

La charpente se compose de poutres en bois lamellé collé à double décroissance, supportant des caissons de toiture, sur lesquels sont déposés la toiture végétalisée et les panneaux photovoltaïques.

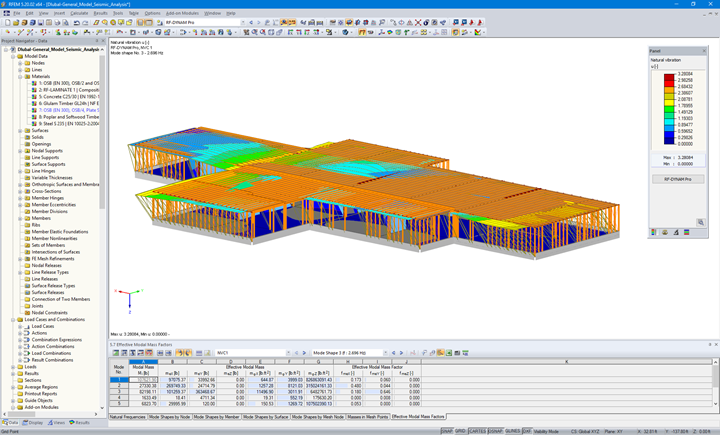

La structure est dimensionnée aux ELU, aux ELS et aux séismes (zone sismique faible). Une analyse modale spectrale avec génération des forces de remplacement a été réalisée grâce au module additionnel RF-DYNAM Pro de Dlubal Software.

Mots-clés

Dlubal Software Artemis Ingenieur RFEM RF-LAMINATE RF-DYNAM Pro CLT ELU ELS
