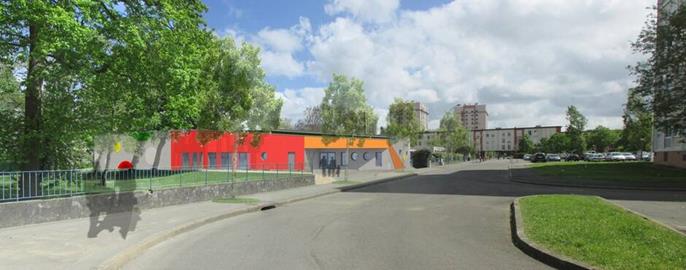

法国勒芒 Les Sablons 的新建幼儿园建筑

这个托儿所最多可容纳70个儿童,一层建成,建筑面积1100平方米。 周围环绕着游乐场和绿地。

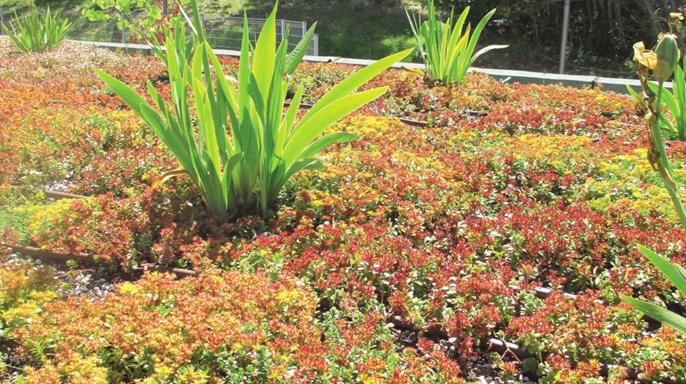

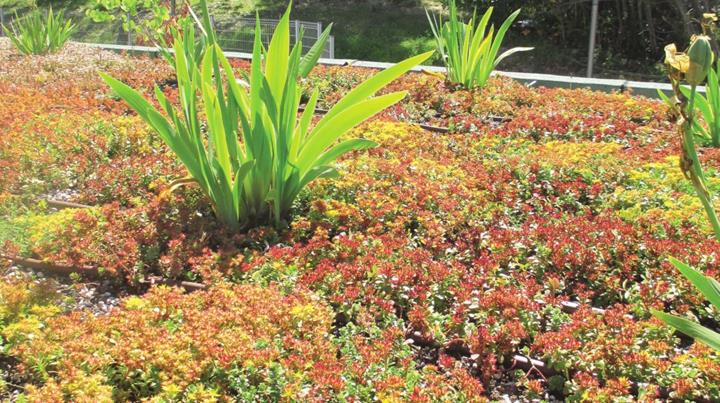

新建筑中使用可持续材料是当地政治的愿望。 这个区的居民投票赞成了一个带绿色屋顶的项目。

项目管理团队ARTEMIS INGENIEUR陪同项目管理团队进行预先设计,设计,项目规划以及创建招标文件。 ARTEMEM INGENIEUR负责设计支座结构,包括:定义支座的原理和支座的尺寸。

支承结构

Les façades extérieures sont constituées de murs à ossature bois. 内部支撑和支撑墙采用CLT板设计。

La charpente se compose de poutres en bois lamellé collé à double décroissance, supportant des caissons de toiture, sur lesquels sont déposés la toiture végétalisée et les panneaux photovoltaïques.

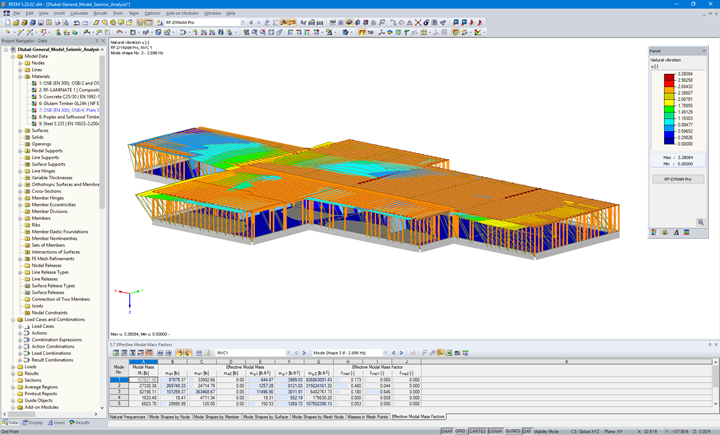

La structure est dimensionnée aux ELU, aux ELS et aux séismes (zone sismique faible). RFEM DYNAM Pro附加模块RFEM用于对生成的等效地震荷载进行模态分析。



项目说明

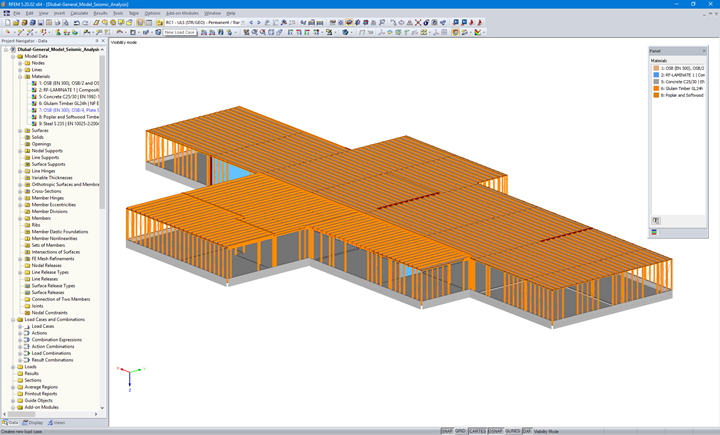

模型数据

节点数目: 998
线的数目 1789
杆件数目: 1729
面的数目: 82
荷载工况数目 9
荷载组合数目 11
结果组合数目 9
总重量 683,139 t
翘曲区域尺寸 57.254 x 32.264 x 5.140 m
软件版本 5.21.00
