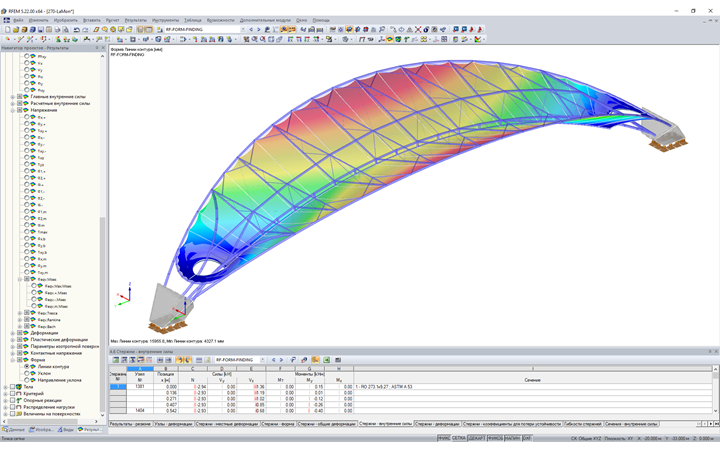

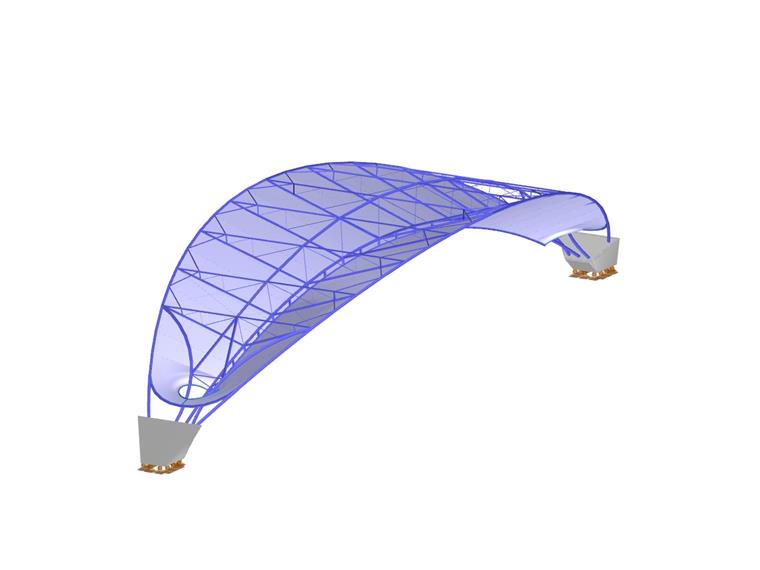

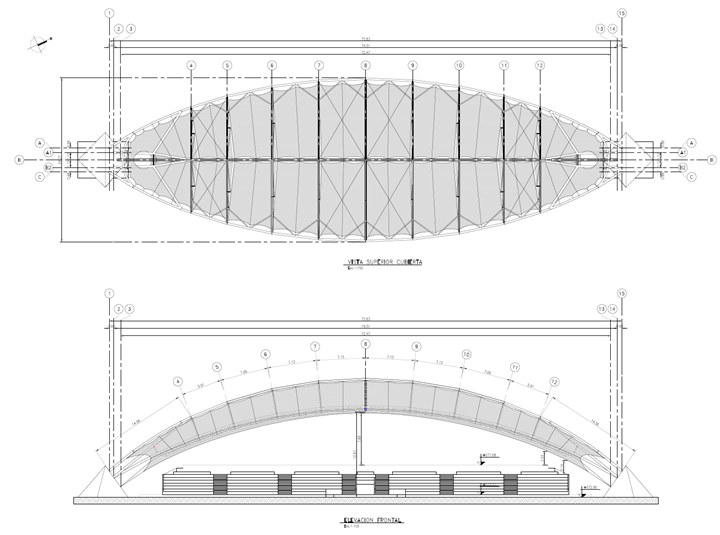

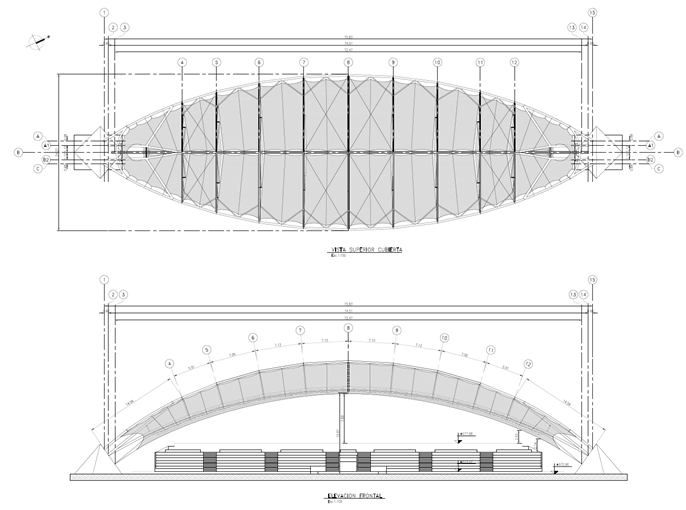

Стадион La Montura, Чили

Канатные и мембранные элементы считаются очень тонкими и эстетичными конструкциями. Отчасти очень сложные формы с двойной кривизной можно найти с помощью подходящих алгоритмов поиска формы. Одним из возможных решений является поиск формы через равновесие между поверхностным напряжением (заданное предварительное напряжение и дополнительные нагрузки, например, собственный вес, давление и т.д.) и заданными граничными условиями.

Das Zusatzmodul RF-FORMFINDUNG ermittelt in RFEM Gleichgewichtsformen von Membran- und Seilelementen. In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.

• Footfall Analysis связывается с RFEM, используя геометрию модели из этой программы, поэтому пользователю не требуется создавать вторую модель специально для анализа шагов.
• Позволяет пользователю рассчитывать любой тип конструкции для анализа шагов, независимо от формы, материала или использования.
• Быстрое и точное прогнозирование резонансных и импульсных (переходных) реакций
• Совокупное измерение уровней колебаний – анализ VDV
• Интуитивно понятный интерфейс позволяет инженеру экономично порекомендовать улучшения в критических зонах
• Проверка предельных значений «проходит/не проходит» в соответствии с BS 6472 и ISO 10137.
• Выбор сил возбуждения: CCIP-016, SCI P354, AISC DG11 для перекрытий и лестниц
• Кривые частотной модуляции (BS 6841)
• Быстрое исследование всей модели или отдельных областей
• Расчёт дозы колебаний (VDV)
• Настройка минимальной и максимальной частоты ходьбы, а также веса пешехода
• Введенные пользователем значения затухания
• Изменение количества шагов для резонансной реакции, ввода пользователем или расчёта программы
• Предел реакции на воздействие окружающей среды на основе BS 6472 и ISO 10137

• Общие максимальные коэффициенты реакции и критические узлы
• Резонансный расчёт (максимальный коэффициент реакции, среднеквадратичное ускорение, критический узел, критическая частота)
• Импульсный (переходной) расчёт (максимальный коэффициент реакции, пиковое ускорение/скорость, среднеквадратичное ускорение/скорость, критический узел, критическая частота)
• Значения дозы колебаний как для резонансного, так и для импульсного расчёта

Графики

• Коэффициент реакции и частота ходьбы
• Участие массы и собственные формы
• Изменение скорости во времени

При активации флажка 'Топология на форме поиска формы' в Навигаторе проектов - Отображение, изображение модели оптимизируется на основе геометрии поиска формы. Таким образом, будут, например, нагрузки всегда отображаться в соответствии с деформированной конструкцией.
