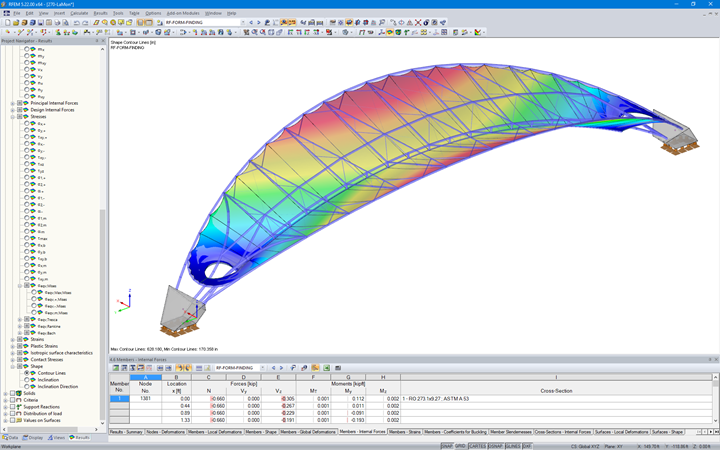

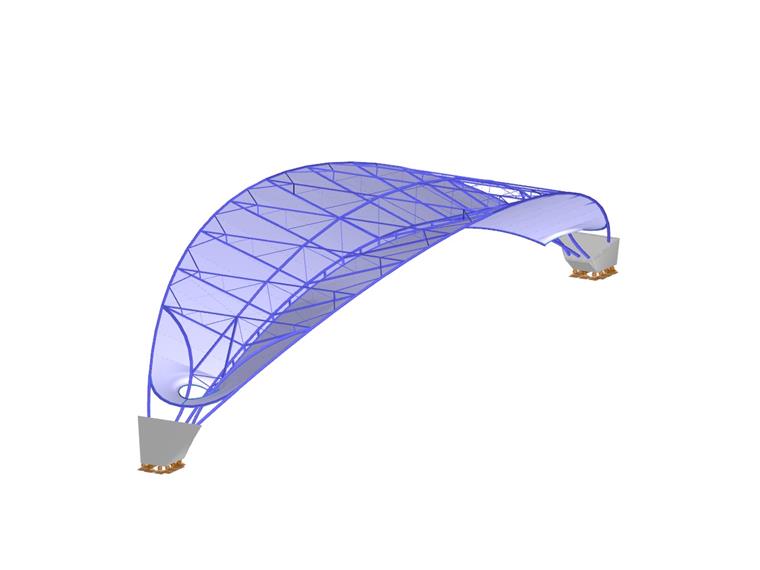

Stadio La Montura, Cile

Le strutture a fune e a membrana sono considerate strutture costruttive molto snelle ed estetiche. Die teils sehr komplexen doppelt gekrümmten Formen können über geeignete Formfindungsalgorithmen gefunden werden. Ein möglicher Lösungsansatz ist hier zum Beispiel die Formensuche über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen.

Das Zusatzmodul RF-FORMFINDUNG ermittelt in RFEM Gleichgewichtsformen von Membran- und Seilelementen. In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.

• L'analisi di calpestio si collega a RFEM, utilizzando la geometria del modello da lì, quindi l'utente non è tenuto a creare un secondo modello specifico per l'analisi di calpestio
• Consente all'utente di analizzare qualsiasi tipo di struttura per l'analisi di calpestio, indipendentemente dalla forma, dal materiale o dall'uso
• Predizioni rapide e accurate di risposte risonanti e impulsive (transitori).
• Misura cumulativa dei livelli di vibrazione - analisi VDV
• Output intuitivo che consente all'ingegnere di consigliare miglioramenti delle aree critiche in modo conveniente
• Controllo del limite di superamento/non superamento secondo BS 6472 e ISO 10137
• Selezione delle forze di eccitazione: CCIP-016, SCI P354, AISC DG11 per solai e scale
• Curve di ponderazione della frequenza (BS 6841)
• Indagine rapida per il modello completo o aree specifiche
• Analisi della dose di vibrazione (VDV)
• Regolazione delle frequenze di deambulazione minima e massima e del peso del deambulatore
• Valori di smorzamento immessi dall'utente
• Variando il numero di passi per la risposta risonante, l'input dell'utente o il software calcolato
• Limite di risposta ambientale basato su BS 6472 e ISO 10137

• Coefficienti di risposta massimi complessivi e nodi critici
• Analisi risonante (coefficiente di risposta massimo, accelerazione efficace, nodo critico, frequenza critica)
• Analisi impulsiva (transitoria) (coefficiente di risposta massimo, accelerazione/velocità di picco, accelerazione/velocità RMS, nodo critico, frequenza critica)
• Valori della dose di vibrazione per analisi sia risonante che impulsiva

Grafici

• Coefficiente di risposta vs frequenza di camminata
• Partecipazione di massa vs automodi
• Cronologia temporale della velocità

Con l'opzione 'Topologia su form-finding' attivata nel Navigatore progetti - Visualizza, la visualizzazione del modello è ottimizzata in base alla geometria di form-finding. Ad esempio, i carichi saranno visualizzati in relazione al sistema deformato.
