Toiture du stade de football La Montura de San Bernardo, Chili

Projet Client

Retour vers les Projets Clients

CP 001156 | Toiture du stade de football La Montura de San Bernardo, Chili

Retour vers les Projets Clients

15 janvier 2020

001156

Structures à membrane tendue

Structures légères et structures en aluminium

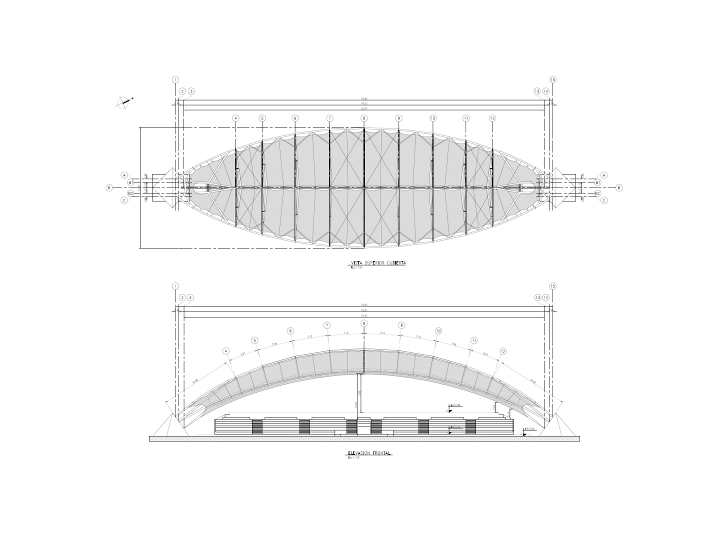

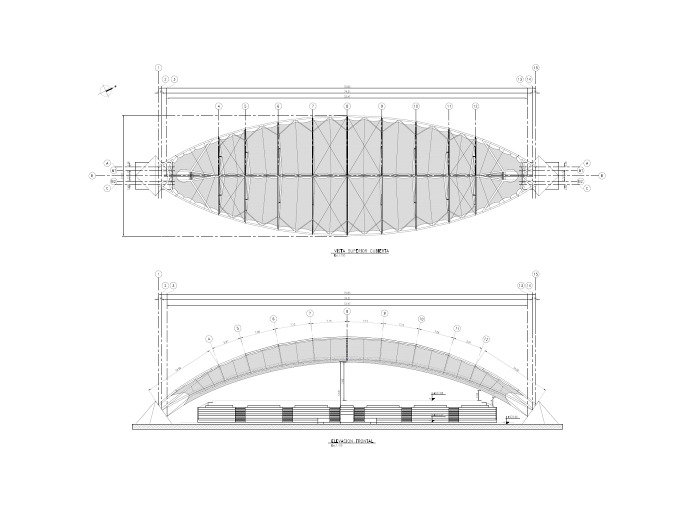

Une toiture construite en acier et toiles tendues a été conçue pour le stade de football de San Bernardo, une ville au sud de Santiago, au Chili. Cette structure légère dotée d'un élégant design courbe couvre désormais les gradins du bâtiment.

Architecture	Espacio cubierto S.A. Santiago, Chili www.espaciocubierto.com
Calcul de structure	Ing. Ernesto Hernandez Muñoz FHS Ingeniería Estructural Ltda. Santiago, Chili www.fhsingenieria.cl

Modèle

Toiture du stade de football La Montura de San Bernardo, Chili

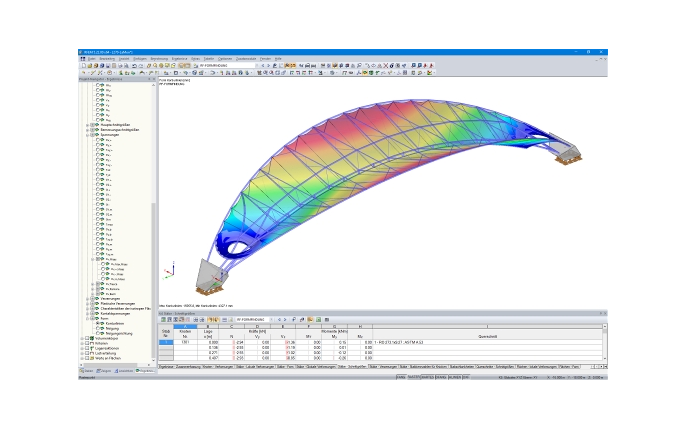

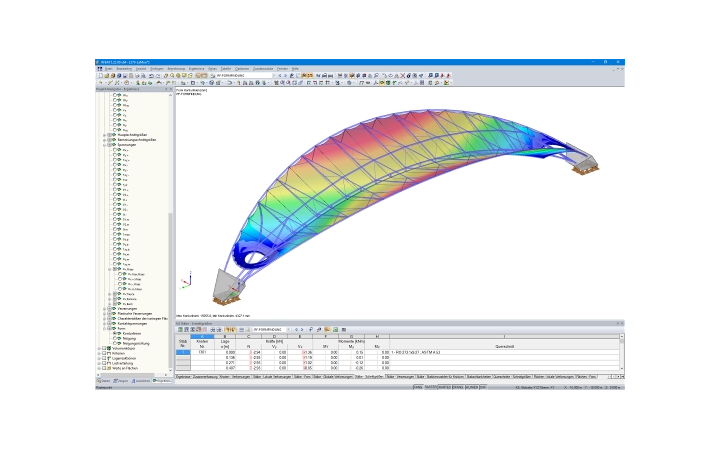

Modèle | Toiture de stade

Structure

Les principaux éléments de la structure porteuse, tels que les arcs et les poutres courbes, sont en acier et ont une portée totale de 73,5 m entre les poteaux en béton. Le revêtement est composé d'une série de toiles tendues de 3,2 m de large et de 7 à 13 mètres de long qui sont entourées de câbles d'angle.

La structure complète forme ainsi une toiture transparente qui protège les spectateurs des intempéries.
