Cubierta de graderías del estadio La Montura, Chile
Proyecto de cliente
-
01

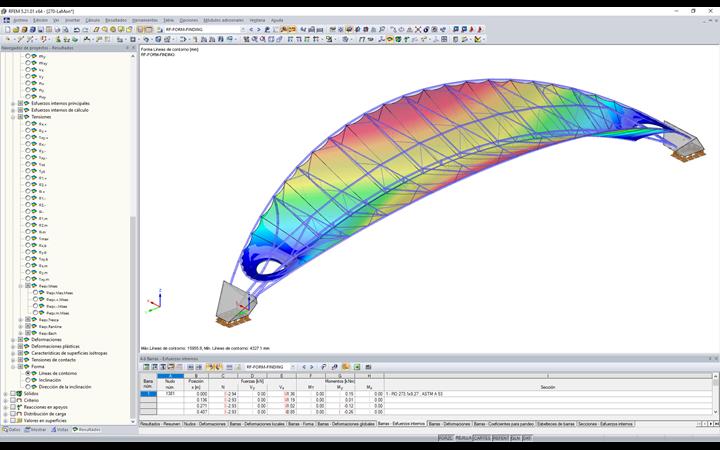

Imagen - Cubierta del estadio después de la búsqueda de forma (© FHS Ingeniería Estructural Ltda.)
-
01

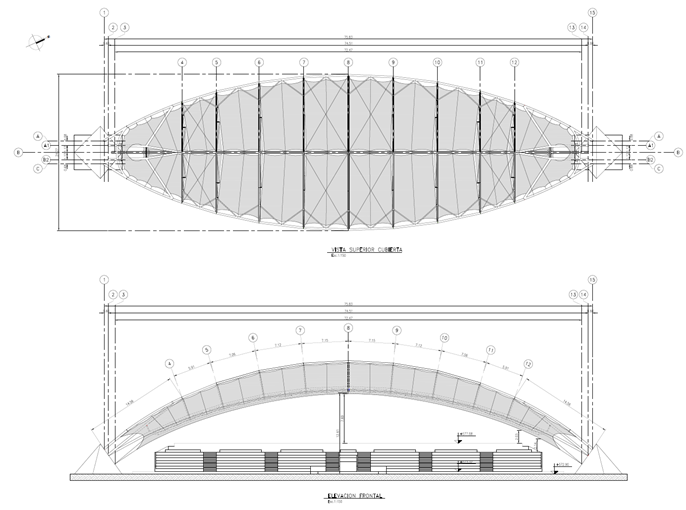

Imagen - Plano de la sección con vista superior (superior) y de la sección a través de la cubierta (inferior, © FHS Ingeniería Estructural Ltda.)
-
01
Imagen - © FHS Ingeniería Estructural Ltda.
-
01
Imagen - Cubierta de graderías del estadio La Montura, Chile
-
02

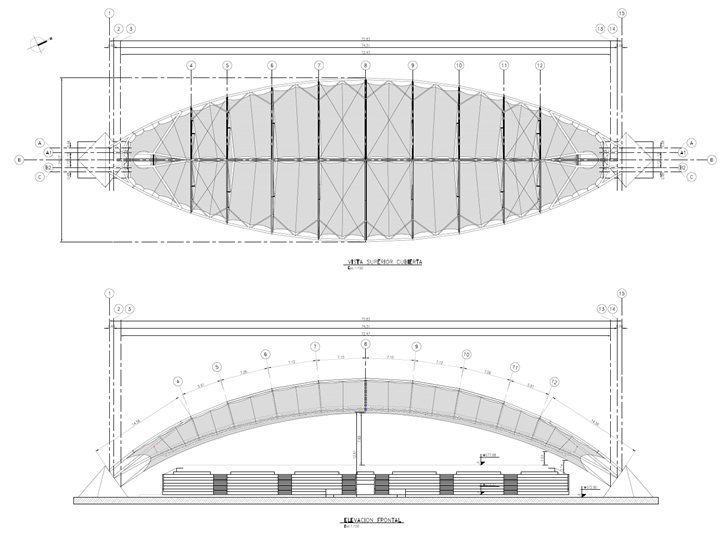

Imagen - Plano de la sección con vista superior (superior) y de la sección a través de la cubierta (inferior, © FHS Ingeniería Estructural Ltda.)
-
02
Imagen - Cubierta del estadio después de la búsqueda de forma (© FHS Ingeniería Estructural Ltda.)
-
02
Imagen - © FHS Ingeniería Estructural Ltda.
-
02
Imagen - Cubierta de graderías del estadio La Montura, Chile
Se diseñó una cubierta de acero y membranas de tela para el estadio de fútbol en San Bernardo, una ciudad en el sur de Santiago de Chile. El diseño elegante y curvado en la construcción ligera ahora también cubre el área para estar de pie.
| Arquitecto |
Espacio cubierto SA Santiago, Chile www.espaciocubierto.com |
| Análisis estructural |
Ing. Ernesto Hernández Muñoz FHS Ingeniería Estructural Ltda. Santiago, Chile www.fhsingenieria.cl |
Modelo
La estructura
Los principales elementos estructurales, como los arcos y las barras de arriostramiento curvas, están hechos de acero y tienen una longitud de vano total de 73,5 m entre los apoyos de los pilotes de hormigón. El sistema de revestimiento consiste en una serie de membranas de tela tensadas con un ancho de 3,2 m, que abarcan una longitud de 7 a 13 m y están rodeadas por cables de las esquinas.
Este sistema de techado crea una imagen transparente de la cubierta mientras protege a los espectadores de los efectos del clima al mismo tiempo.
