3406x

2020-01-15

Stadion La Montura, Chile

Zadaszenie wykonane ze stali i membran tkaninowych zostało zaprojektowane dla stadionu piłkarskiego w San Bernardo, mieście na południe od Santiago de Chile. Lekka, elegancka, zakrzywiona konstrukcja przykrywa także przestrzeń z miejscami stojącymi.

1227x

Zadaszenie stadionu

Konstrukcja

Główne elementy konstrukcyjne, takie jak łuki i pręty usztywniające, są wykonane ze stali i mają całkowitą rozpiętość 73,5 m między podporami z pali betonowych. System okładzinowy składa się z szeregu napiętych membran tkaninowych o szerokości 3,2 m, które rozciągają się na długości 7 do 13 m i są otoczone kablami narożnymi.

W ten sposób powstał przezroczysty dach, który chroni jednocześnie widzów przed działaniem warunków atmosferycznych.

Architekt	Espacio cubierto SA Santiago, Chile www.espaciocubierto.com
Analiza statyczna	Ing. Ernesto Hernandez Muñoz FHS Ingeniería Estructural Ltda. Santiago, Chile www.fhsingenieria.cl

Membrana

Specyfikacja projektu

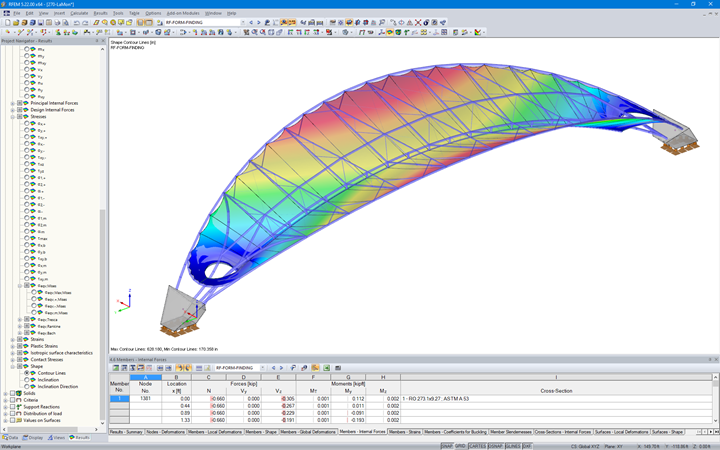

Stadionüberdachung nach Formfindung (© FHS Ingeniería Estructural Ltda.)

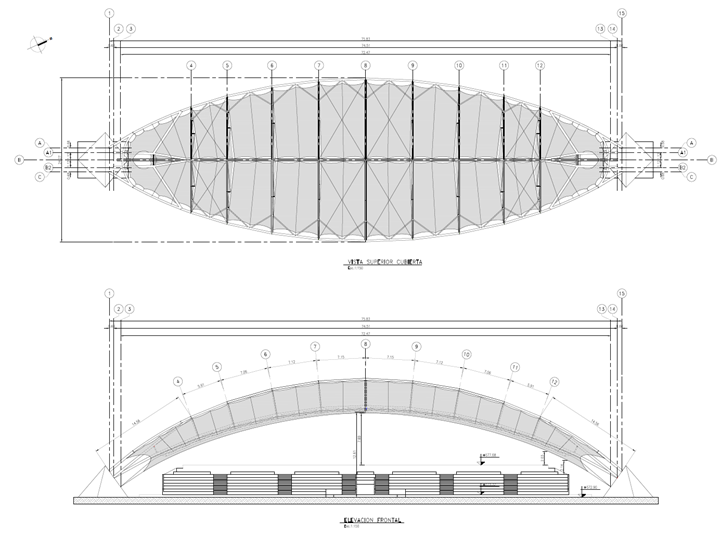

Rysunek przekrój z widokiem z góry (góra) i przekrój dachu (u dołu, © FHS Ingeniería Estructural Ltda.)

Dane modelu

Liczba węzłów 626

Liczba linii 932

Liczba prętów 908

Liczba powierzchni 56

Ilość brył 2

Ilość przypadków obciążenia 8

Ilość KO 46

Liczba kombinacji wyników 2

Ciężar całkowity 234,549 t

Wymiarowanie 26,381 x 83,954 x 17,638 m

Wersja programu 5.22.00

Czy mają Państwo jakieś pytania?

Wydarzenia

2024-04-30

Szkolenie online

RFEM 6 | Studenci | Wprowadzenie do wymiarowania drewna

2024-05-02

Etapy budowy konstrukcji membranowych w RFEM 6

Webinarium

Etapy budowy konstrukcji membranowych w RFEM 6

2024-05-08

Szkolenie online

RFEM 6 | Studenci | Wstęp do wymiarowania betonu zbrojonego

2024-05-08

$Modelowanie przekrojów i\nAnaliza naprężeń w RSECTION 1$

Webinarium

Modelowanie przekroju i analiza naprężeń w RSECTION 1

2024-05-09

Konstrukcje aluminiowe w RFEM 6 i RSTAB 9

Webinarium

Projektowanie konstrukcji aluminiowych w RFEM 6 i RSTAB 9

2024-05-15

Szkolenie online

RFEM 6 | Studenci | Wprowadzenie do projektowania konstrukcji stalowych

2024-05-16

Webinarium

Uwzględnienie etapów budowy w RFEM 6

2024-05-16

Dlubal Software - strzał w 10!
Konstrukcje żelbetowe

conference

Dlubal Software - strzał w 10! Stropy transferowe i tarcze żelbetowe

2024-05-23

Najczęściej zadawane pytania, na które odpowiada zespół pomocy technicznej firmy Dlubal

Webinarium

Najczęściej zadawane pytania, na które odpowiada zespół pomocy technicznej firmy Dlubal | Maj 2024

2024-05-29

conference

Dlubal Software - strzał w 10! Kraków

2024-06-20

Webinarium

Najczęściej zadawane pytania, na które odpowiada zespół pomocy technicznej firmy Dlubal | Czerwiec 2024

2024-10-16

Szkolenie online

RFEM 6 | Studenci | Wprowadzenie do wymiarowania prętów

Filmy wideo

Wydarzenie

Webinarium | AISC 360-22 Projektowanie połączeń stalowych w RFEM 6

Długość: 01:02:00 min

Wydarzenie

Webinarium | AISC 360/341-22 Wymiarowanie prętów stalowych w RFEM 6

Długość: 01:01:43 min

Wydarzenie

Webinarium | Połączenia z okrągłymi profilami zamkniętymi w RFEM 6

Długość: 00:00:00 min

Wydarzenie

Webinarium | RWIND 2 - Obliczanie obciążeń wiatrem w symulacji CFD

Długość: 00:00:00 min

Funkcja produktu

Współczynnik wrażliwości

Długość: 00:00:32 min

Funkcja produktu

Element "Cięcie płyty"

Długość: 00:00:53 min

Wydarzenie

Webinarium | Analiza naprężeń w modelach schodów w RFEM 6

Długość: 01:05:28 min

Funkcja produktu

Element „Bryła pomocnicza“

Długość: 00:00:32 min

Funkcja produktu

Nośność plastyczna ze zmianami naprężeń stycznych

Długość: 00:00:38 min

Lista odtwarzania

Modele do pobrania

4817x

419x

Scena koncertowa z dachem membranowym

78x

Połączenie stalowe | AISC 360-22

Wzór 004859 | Konstrukcja metalowa | AISC 360/341-22

245x

39x

Konstrukcja metalowa | AISC 360/341-22

3231x

220x

Podstawa słupa konstrukcji stalowej

266x

Kładka dla pieszych i rowerzystów w Eichsütt, Niemcy

307x

34x

Konstrukcja metalowa

369x

Regały wysokiego składowania, Chiny

481x

54x

Połączenie stalowe

297x

30x

Belka nośna typu H

Artykuły w Bazie informacji

KB 001874 | Analiza zwichrzenia zgodnie z ADM 2020 sekcjami F.4 w RFEM 6

Wyboczenie giętno-skrętne (LTB) jest zjawiskiem, które występuje, gdy belka lub element konstrukcyjny są zginane, a pas ściskany nie jest wystarczająco podparty bocznie. Prowadzi to do kombinacji przemieszczenia bocznego i skręcenia. Jest to decydujący czynnik przy wymiarowaniu elementów konstrukcyjnych, zwłaszcza smukłych belek i dźwigarów.

Przeczytaj więcej

KB 001875 | AISC 341-22 Wymiarowanie pręta zginającego w RFEM 6

W rozszerzeniu Projektowanie konstrukcji stalowych dla programu RFEM 6 dostępne są trzy typy ram sprężystych (zwykłe, pośrednie i specjalne). Wyniki obliczeń sejsmicznych zgodnie z AISC 341-22 są podzielone na dwie sekcje: wymagania dotyczące prętów i połączeń.

Przeczytaj więcej

Rozszerzenie Projektowanie konstrukcji stalowych w RFEM 6 oferuje teraz możliwość przeprowadzania obliczeń sejsmicznych zgodnie z AISC 341-16 i AISC 341-22. Obecnie dostępnych jest pięć typów systemów sejsmicznych (SFRS).

Przeczytaj więcej

KB 001767 | AISC 341-16 Wymiarowanie prętów zginających w RFEM 6

W rozszerzeniu Projektowanie konstrukcji stalowych dla programu RFEM 6 dostępne są trzy typy ram sprężystych (zwykłe, pośrednie i specjalne). Wyniki obliczeń sejsmicznych zgodnie z AISC 341-16 są podzielone na dwie sekcje: wymagania dotyczące prętów i połączeń.

Przeczytaj więcej

Zrzuty ekranu

Stadionüberdachung nach Formfindung (© FHS Ingeniería Estructural Ltda.)

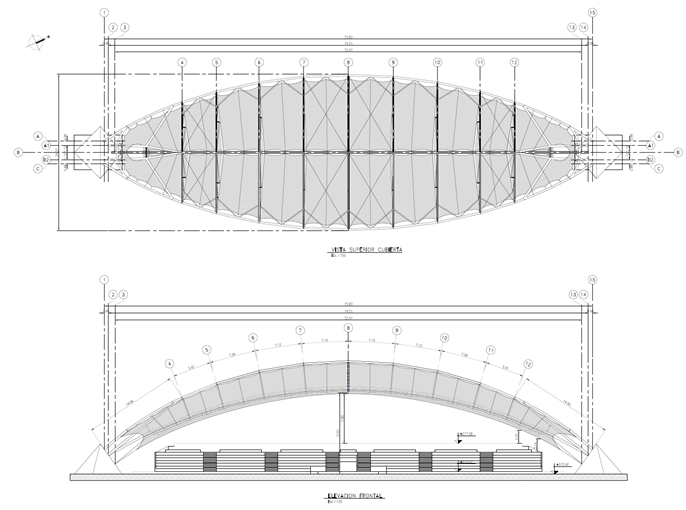

Rysunek przekrój z widokiem z góry (góra) i przekrój dachu (u dołu, © FHS Ingeniería Estructural Ltda.)
