«Somnium» - смотровая площадка в кампусе JKU, Линц, Австрия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

«Somnium» - это сад на крыше, располагающийся на башне TNF (факультет инженерных и естественных наук - TNF) в кампусе Университета Иоганна Кеплера в Линце (JKU). Он доступен как для студентов, так и для других посетителей.

Заказчик BIG Bundesimmobiliengesellschaft m.b.H.
Вена, Австрия
www.big.at
Архитектурный проект RIEPL RIEPL ARCHITEKTEN
Линц, Австрия
www.rieplriepl.com
Расчет конструкций Bollinger and Grohmann ZT GmbH
Вена, Австрия
www.bollinger-grohmann.com

Параметры модели

Модель

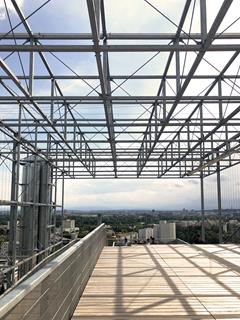

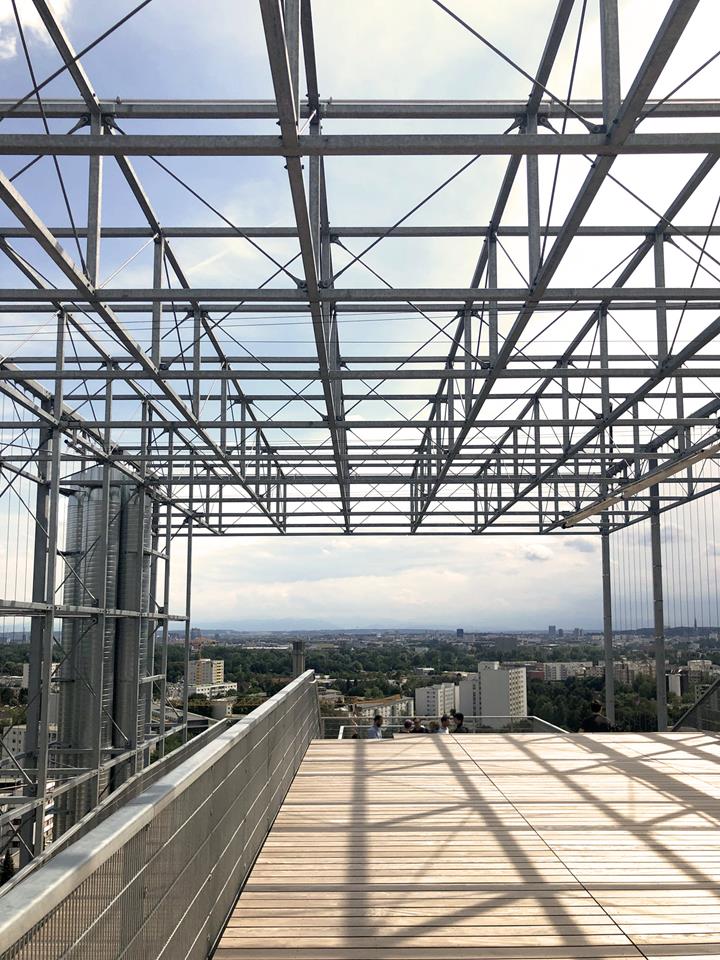

Сама башня TNF была построена в 70-х годах и так, как ее высота достигает целых 164 м, она является самым высоким зданием в кампусе. Элегантная стальная конструкция для сада «Somnium» была построена прямо на крыше существующего здания. Эта новая смотровая площадка обрамлена решетчатым каркасом и предлагает так прекрасный вид на университетский городок и окрестности города.

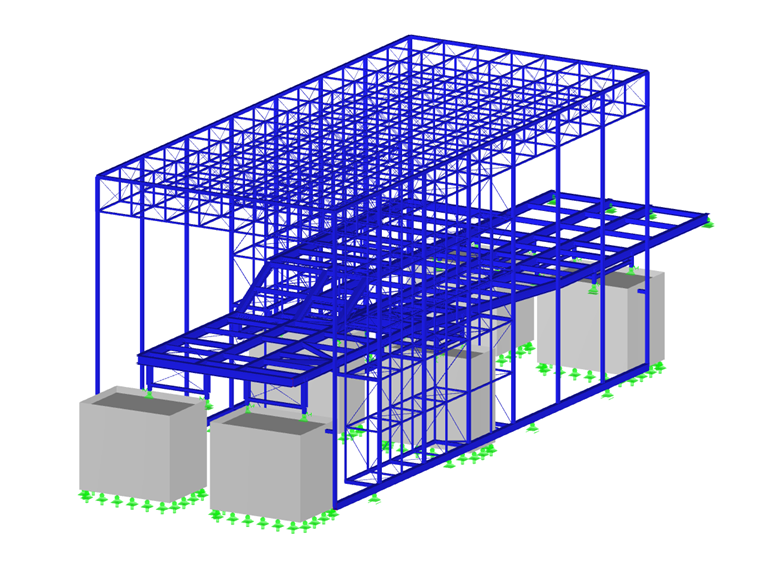

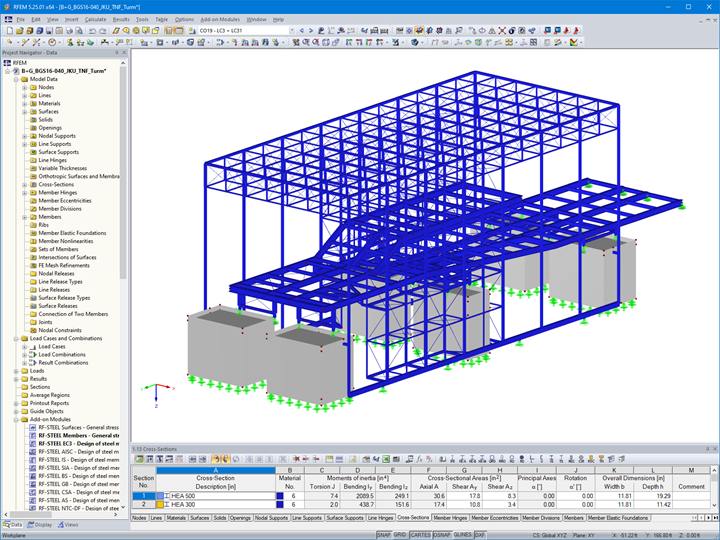

За все расчеты существующей конструкции и проектирование пристройки сада «Somnium» отвечала австрийская компания Bollinger and Grohmann ZT GmbH из Вены, которая решила использовать в данных целях программу RFEM.

Конструкция

Внешние размеры всей стальной конструкции (Д х Ш x В) достигают приблизительно 47 м х 15 м х 17 м. Конструкция платформы затем состоит из основных и второстепенных балок стандартных прокатных профилей. Из-за большого продольного расширения, вызванного перепадами температур, она опирается на существующие шахты и на удлиненную лестницу без каких-либо ограничений. Далее, чтобы максимально распределить сосредоточенные нагрузки на конструкцию башни, пришлось существующие чердачные шахты частично заменить новыми, сильно армированными решетками из бетона. Конструкция платформы потом была спроектирована как жесткая плита, передающая горизонтальные нагрузки между отдельными решетками.

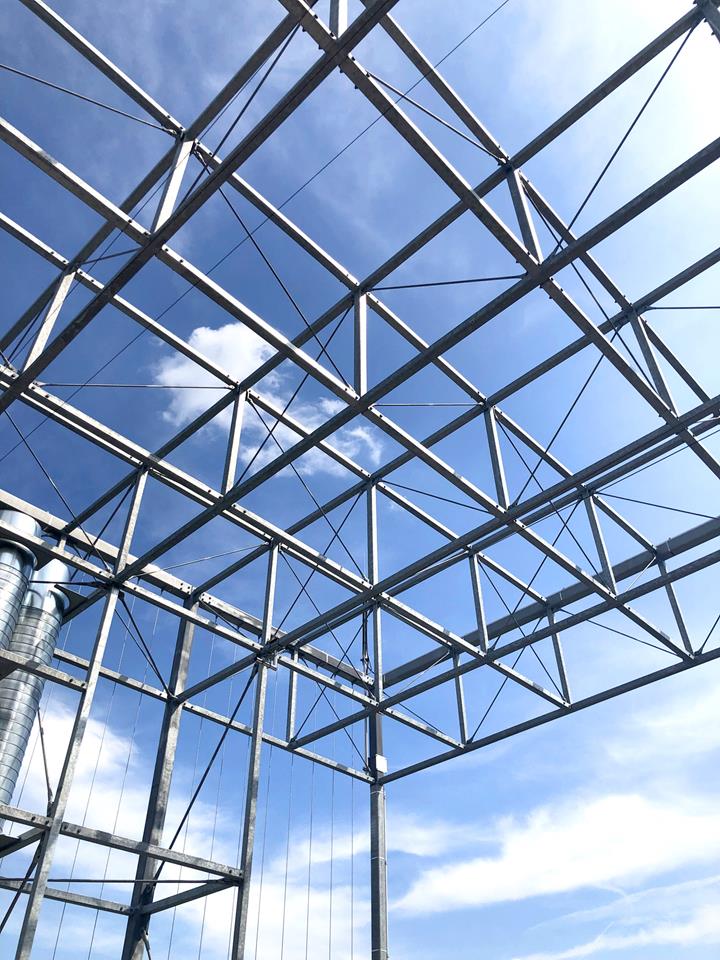

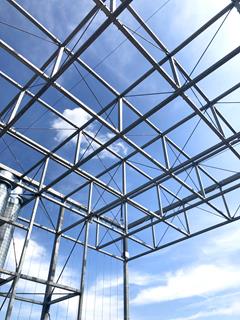

Основная несущая конструкция решетчатого каркаса состоит из труб квадратного сечения и растянутых стержней. Поскольку для определения оптимального варианта конструкции нужно было проанализировать несколько различных концепций жесткости, решила компания Bollinger+Grohmann призвать к разработке и создателей архитектурного проекта из Riepl Riepl Architekten. Наконец, было совместно решено, что крыша будет спроектирована в виде пространственного каркаса, частично опертого как в вертикальном, так и в горизонтальном направлении. Данный тип жесткого решетчатого каркаса отлично обеспечивает горизонтальное усиление конструкции. Колонны затем соединены с конструкцией платформы на высоте около 6 м над линией крыши.

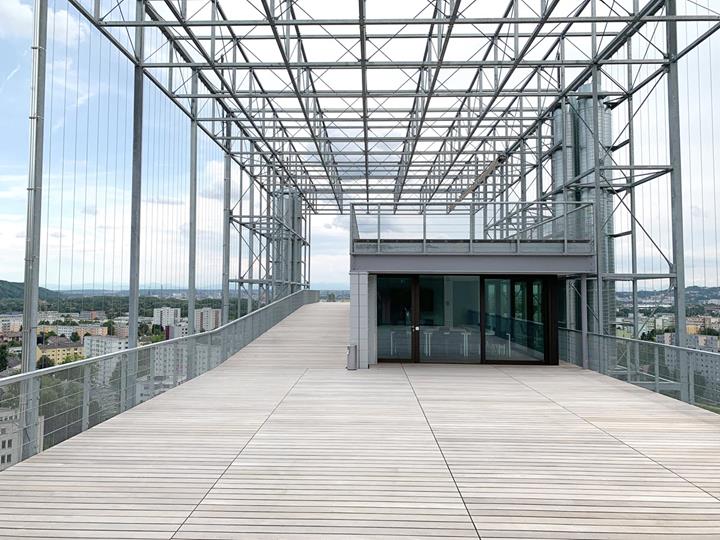

По плану должны потом по боковым сторонам конструкции расти вьющиеся растения. Именно поэтому располагаются вдоль всей конструкции на расстоянии 50 см отдельные канаты. Как ни странно, проектирование и расчет этих канатов стал особенно сложной задачей, потому что с одной стороны, было необходимо тщательно учитывать в расчетах как их нормальные силы, так и допустимый горизонтальный прогиб, но в то же время требовалось реалистично определить вес древесины и значение ветровых нагрузок.

К тому же, из-за дополнительных вертикальных нагрузок и горизонтальных ветровых нагрузок от новой стальной конструкции, было наконец необходимо проанализировать и существующую конструкцию. К счастью, эту задачу значительно облегчило изучение обширных плановых документов из 1973-1974 годов. Исследования в итоге показали, что в конструкции потребуется усилить армирование. Вследствие того, например, четыре вентиляционные шахты, которые изначально были отделены от здания, были посредством стальных створок на одиннадцатом этаже соединены с главным крылом. Далее были на шахты на уровне первого и второго этажа приклеены еще ламели из углепластика.

Наконец, благодаря тесным рабочим отношениям между компаниями Bollinger+Grohmann и Riepl Riepl Architekten, удалось создать очень удачную пространственную конструкцию, отвечающую как архитектурным, так и конструктивным требованиям.

Расположение проекта

JKU - Университет Иоганна Кеплера в Линце
Altenbergerstrasse 69
4040 Линц, Австрия

Ключевые слова

Сталь Стальная конструкция Элемент фермы Пространственный каркас Терраса на крыше Смотровая площадка Обзорная площадка
