Somnium – Plataforma de observação no campus da JKU em Linz, Áustria

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

O Somnium é um jardim-terraço acessível instalado na torre TNF (Torre da Faculdade de Ciências e Tecnologia – TNF) da Universidade Johannes Kepler (JKU) em Linz.

Cliente BIG Bundesimmobiliengesellschaft m.b.H.
Viena, Áustria
www.big.at
Arquiteto RIEPL RIEPL ARCHITEKTEN
Linz, Áustria
www.rieplriepl.com
Planeamento estrutural Bollinger und Grohmann ZT GmbH
Viena, Áustria
www.bollinger-grohmann.com

Parâmetros do modelo

Modelo

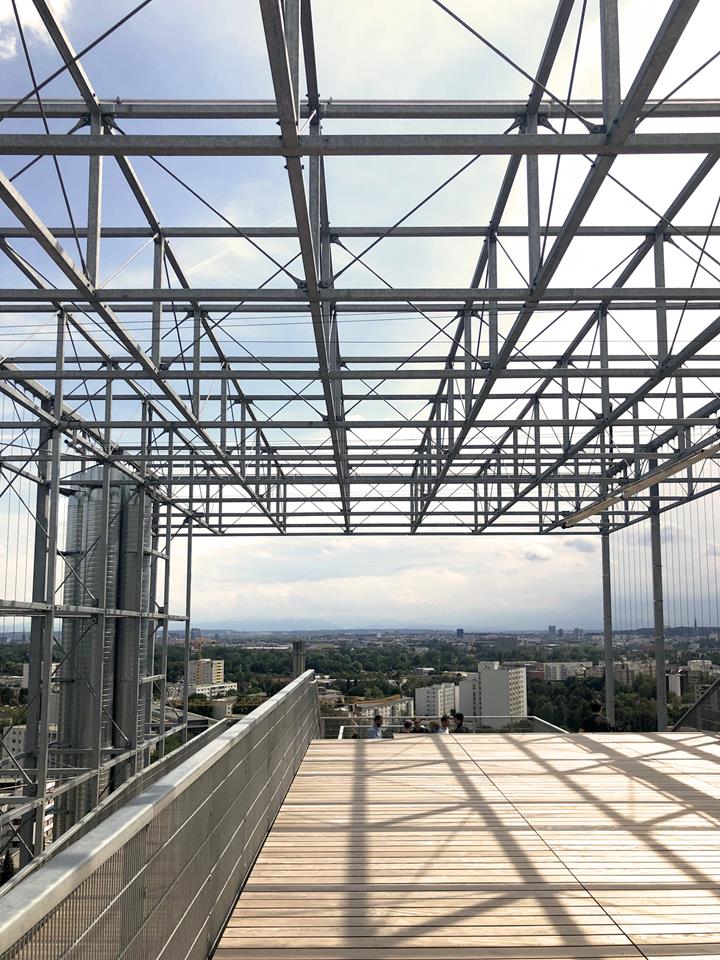

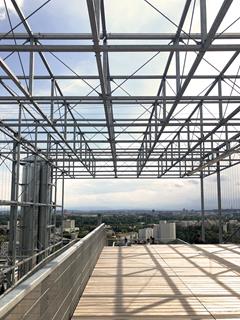

A torre TNF foi construída na década de 1970 e é o edifício mais alto do campus da JKU, com uma altura de aproximadamente 50 m. A estrutura esbelta de aço do Somnium foi construída na cobertura do edifício existente. O novo terraço panorâmico foi emoldurado espacialmente por uma estrutura de treliças, proporcionando a melhor vista sobre o campus universitário e a zona envolvente da cidade.

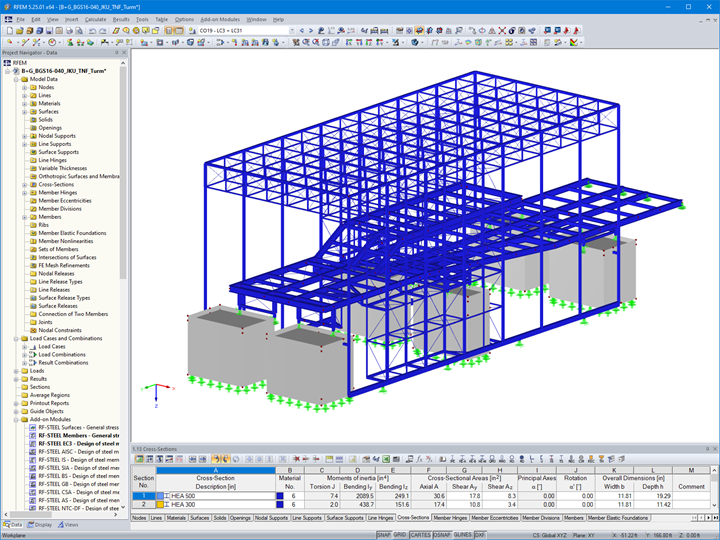

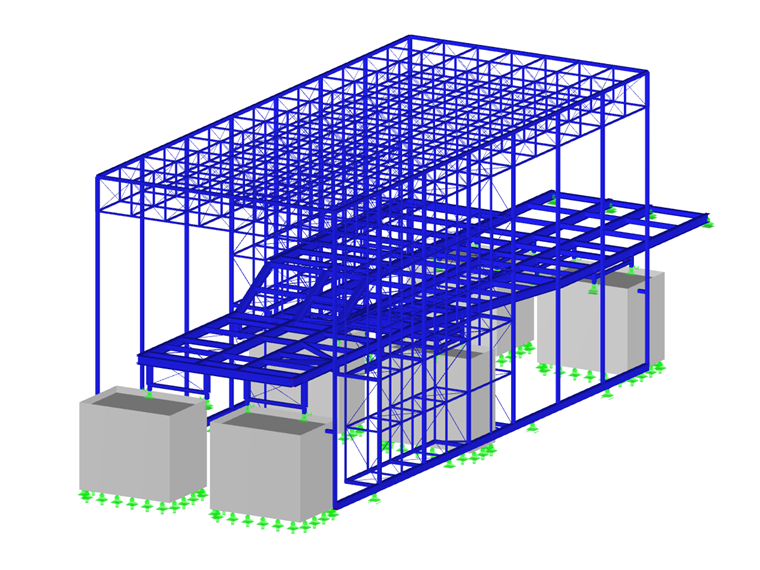

A Bollinger und Grohmann ZT GmbH de Viena, na Áustria, foi quem ficou encarregue da análise estrutural do edifício existente e do dimensionamento do Somnium. Para a realização dos cálculos, utilizaram o RFEM.

Estrutura

A estrutura de aço tem as dimensões de aproximadamente C x L x A = 47 m x 15 m x 17 m. A estrutura da plataforma é constituída por vigas primárias e secundárias de secções laminadas padrão. Devido à grande expansão longitudinal resultante das oscilações de temperatura, a estrutura da plataforma está assente sem restrições sobre os poços existentes e a extensão do vão das escadas. Os áticos dos poços existentes tiveram de ser parcialmente substituídos por novas grelhas de betão armado, de forma a distribuir ao máximo as cargas concentradas pela estrutura antiga. A estrutura da plataforma foi dimensionada como uma viga-parede resistente ao corte para transferir as cargas horizontais da estrutura de treliças para as grelhas.

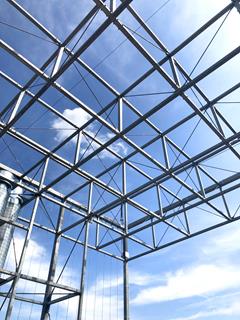

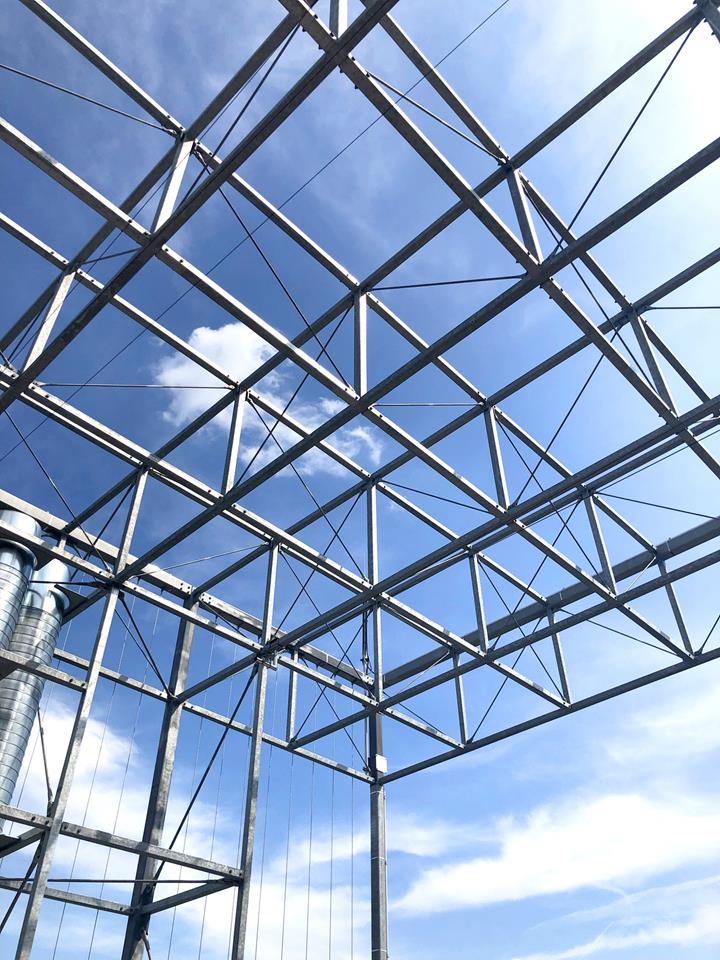

A estrutura portante principal das treliças forma um estrutura porticada composta por secções retangulares e barras tracionadas. Para determinar a opção estrutural ideal, foram ponderados vários conceitos de reforço. Estes foram analisados pelas equipas técnicas da Bollinger+Grohmann e da Riepl Riepl Architekten. Optou-se, finalmente, por dimensionar a cobertura como um estrutura porticada e transferi-la parcialmente da horizontal para a vertical. No essencial, é esta conceção como estrutura porticada rígida que permite assegurar o reforço horizontal. Os pilares estão ligados à estrutura da plataforma a uma altura de, aproximadamente, 6 m acima da borda superior da cobertura.

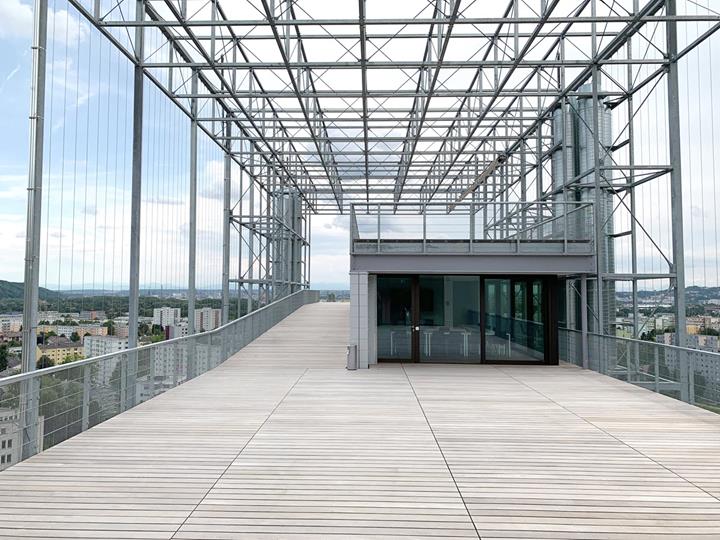

O objetivo é ter plantas trepadeiras a crescer nas superfícies laterais da estrutura. Para esse efeito, foram dispostos cabos ao longo da estrutura em intervalos de 50 cm. O planeamento e a conceção destes cabos constituíram um desafio particular para o cálculo estrutural. Por um lado, foi necessário analisar minuciosamente o controlo das forças normais destes cabos, bem como a deflexão horizontal admissível dos cabos de tração. Por outro lado, foi necessário determinar o peso da madeira e as abordagens realistas da carga de vento.

Devido às cargas verticais adicionais e às forças do vento horizontais da nova estrutura de aço, a estrutura existente também teve de ser analisada. Essa tarefa foi facilitada pelos numerosos documentos de planeamento existentes datados de 1973 e 1974. O resultado das análises determinou a necessidade de implementar medidas de reforço na estrutura existente. Por exemplo, os quatro poços de ventilação, que originalmente estavam separados do edifício, foram ligados à ala principal no décimo andar por meio de cintas de aço. Além disso, foram coladas lamelas de PRFC aos poços no rés do chão e no primeiro andar para melhorar o reforço.

Graças à estreita colaboração entre a Bollinger+Grohmann e a Riepl Riepl Architekten, foi possível criar de forma bem-sucedida uma estrutura de apoio espacial que combina os requisitos arquitetónicos com os do planeamento estrutural.

Local do projeto

JKU – Universidade Johannes Kepler de Linz
Altenbergerstraße 69
4040 Linz, Áustria

Palavras-chave

Aço Estrutura de aço Treliça Estrutura porticada Jardim-terraço Terraço panorâmico Plataforma de observação
