梦 (Somnium) - 奥地利林茨 JKU 校园观景台

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

“梦”是林茨大学 TNF 塔楼上的一个屋顶花园,人们可在这里举办研讨会或各种活动。

投资者 BIG Bundesimmobiliengesellschaft m.b.H.
Vienna, Austria
www.big.at
建筑设计 RIEPL RIEPL ARCHITEKTEN
Linz, Austria
www.rieplriepl.com
结构设计 Bollinger and Grohmann ZT GmbH
Vienna, Austria
www.bollinger-grohmann.com

模型参数

模型

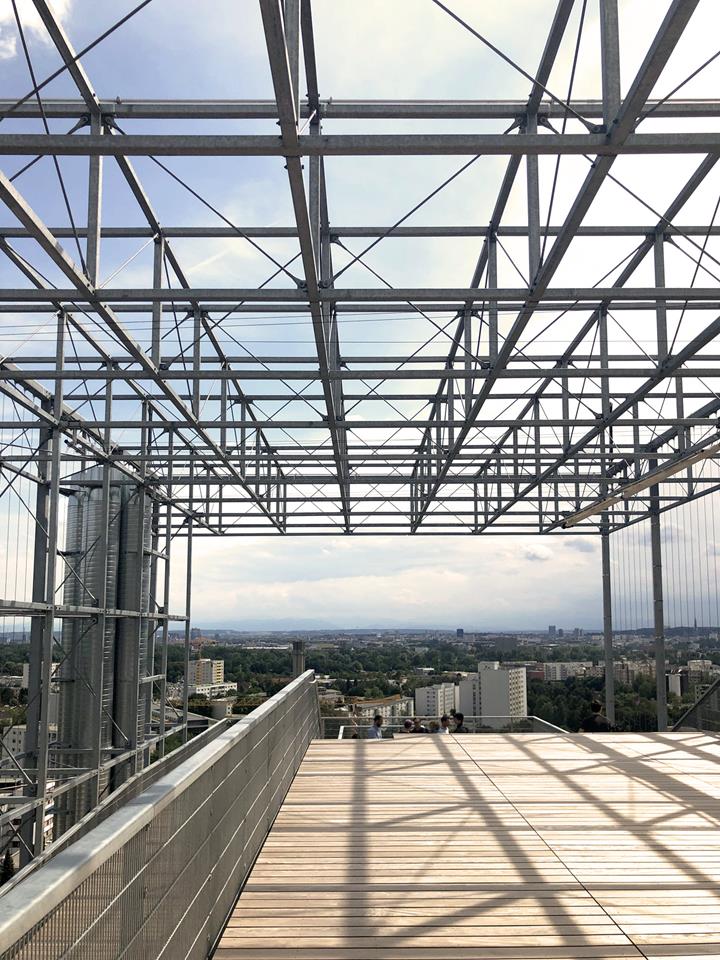

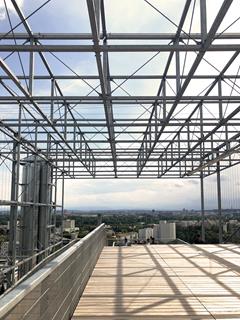

TNF 塔楼建于 20 世纪 70 年代,是校园内最高的建筑物,高度约为 50 米。 钢结构建筑“梦” (Somnium) 建造在该已有建筑物的屋顶上。 新建的观景台为空间桁架结构,提供了大学校园和周边市区的最佳观景视野。

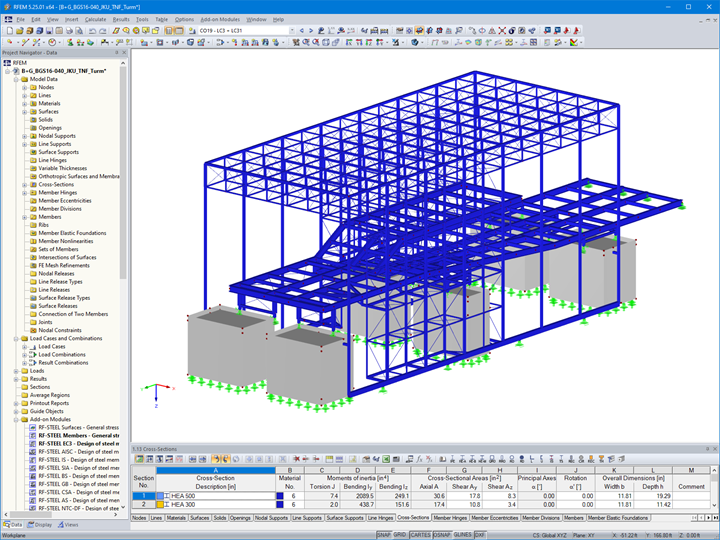

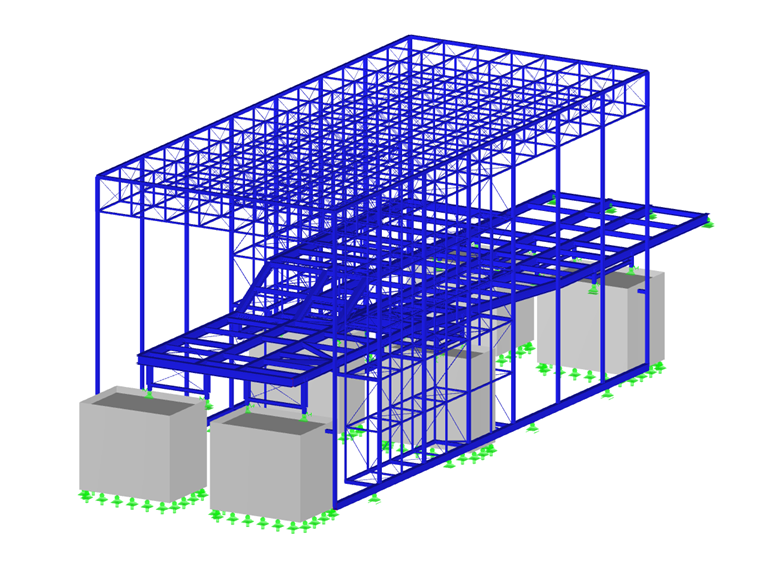

奥地利维也纳的 Bollinger + Grohmann 公司接受委托对现有结构进行结构分析,并对新增结构进行设计。 他们在设计计算时使用了 RFEM。

结构

该钢结构的长宽高分别为 47 米、15 米 和 17 米。 平台结构由采用标准轧制型钢的主梁和次梁组成。 由于温度变化引起纵向膨胀,因此放置在现有竖井和扩展楼梯间上的平台支座设计为可移动的活动支座。 现有的竖井护栏必须部分换成新的钢筋混凝土盖板,以便将集中荷载尽可能地分散传递到下部的现有结构中。 该平台结构设计为刚性板,以便将上部结构的水平荷载传递给盖板。

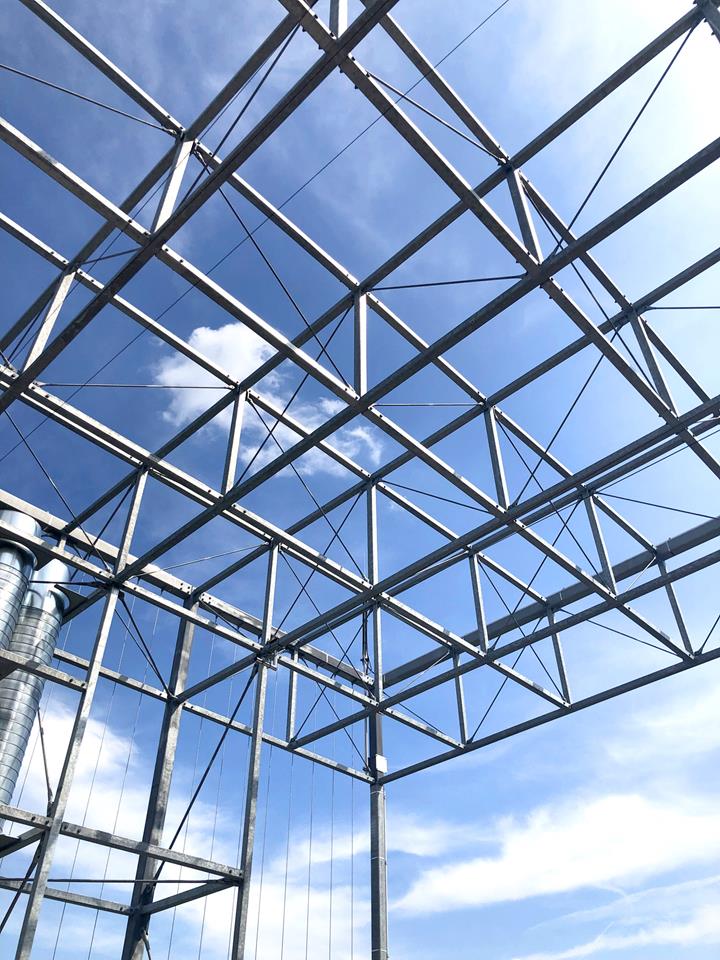

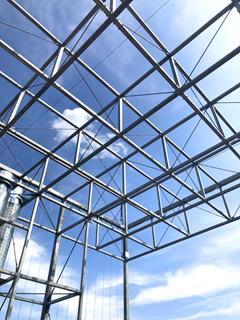

主体桁架结构由方形钢管截面和斜拉杆组成。 为了确定最佳的结构方案,工程师们分析了各种支撑体系方案。 Bollinger+Grohmann 和 Riepl Riepl Architekten 这两家公司对此进行了讨论。 最后,决定将屋顶设计为布置了垂直和水平支撑的空间桁架结构。 这种刚性桁架设计确保了屋顶的整体刚度。 在原有建筑的屋顶边缘与新建一层平台之间的高度大约为 6 米。

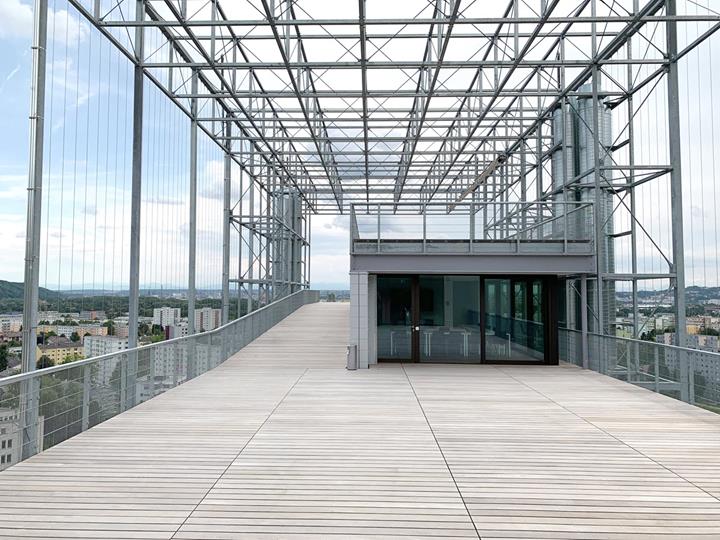

观景台建成后,在两侧计划要用藤本植物装饰。 因此每隔 50 厘米需要布置钢丝绳,以便植物攀爬。 这些钢丝绳的规划和设计对工程师们是一个特殊的挑战。 一方面,必须仔细考虑和控制钢丝绳的拉力,以及容许的水平偏移。 另一方面,还需要考虑不断生长的绿植的重量变化和实际的风荷载作用。

由于新建钢结构带来额外的垂直荷载和水平风荷载,因此必须也要对现有的建筑结构进行分析。 通过查阅了大量的 1973/1974 年的规划设计文档, 决定对现有建筑必须采取必要的加固措施。 例如,原本与结构分离的四个通风井,在第 11 层通过钢连接件与主翼相连。 此外,在一层和二层的竖井表面嵌贴 CFRP 板条。

通过 Bollinger+Grohmann 和 Riepl Riepl Architekten 两家公司的密切合作,将建筑与结构完美融合,创造了这个非常成功的空间桁架结构。

项目位置

JKU - 奥地利林茨大学
Altenbergerstrasse 69
4040 Linz, Austria
