Somnium - Plataforma de observación del campus de la Universidad Johannes Kepler en Linz, Austria

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

El Somnium es una azotea ajardinada transitable ubicada en la torre TNF (Torre de la Facultad de Ingeniería y Ciencias Naturales - TNF) de la Universidad Johannes Kepler de Linz (JKU).

Propietario BIG Bundesimmobiliengesellschaft mbH
Viena, Austria
www.big.at
Arquitecto: RIEPL RIEPL ARCHITEKTEN
Linz, Austria
www.rieplriepl.com
Diseño estructural Bollinger y Grohmann ZT GmbH
Viena, Austria
www.bollinger-grohmann.com

Parámetros del modelo

Modelo

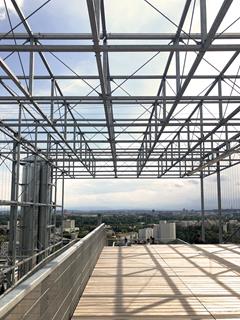

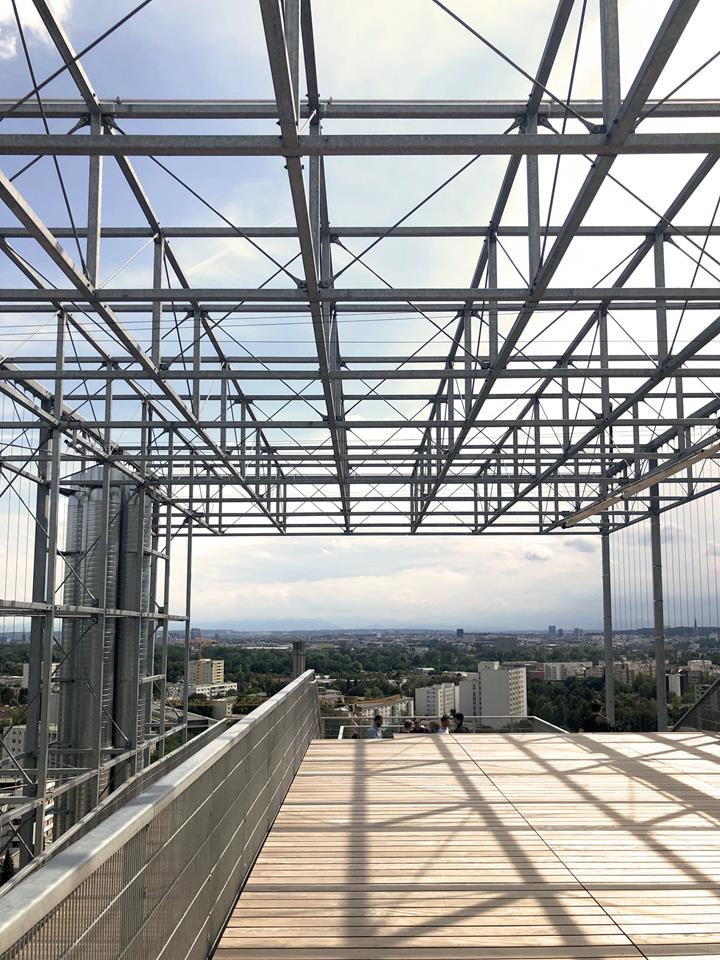

La torre TNF se construyó en la década de 1970 y es el edificio más alto del campus de la JKU con una altura de aproximadamente 50 metros. La esbelta estructura de acero del Somnium se construyó sobre la azotea del edificio existente. La nueva azotea mirador está enmarcada espacialmente por un entramado de celosía y ofrece la mejor vista sobre el campus universitario y el área circundante de la ciudad.

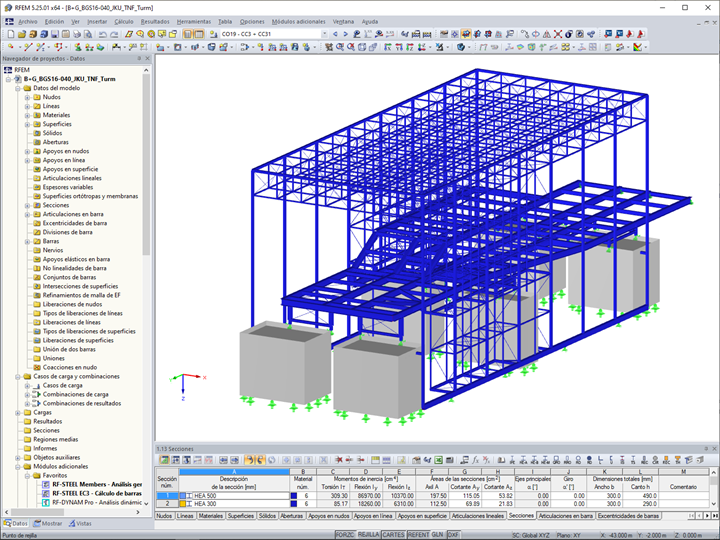

La empresa Bollinger and Grohmann ZT GmbH de Viena, Austria fue la encargada del análisis de la estructura existente y el diseño del Somnium. Para los cálculos utilizaron RFEM.

La estructura

La estructura de acero tiene unas dimensiones de aproximadamente 40 m de largo x 15 m de ancho x 14 m de alto. La estructura de la plataforma se compone de vigas principales y secundarias compuestas de perfiles laminados normalizados. Debido a la gran dilatación longitudinal debida a los cambios de temperatura, está apoyada sobre los ejes existentes y la escalera ampliada sin coacciones. Los áticos de los ejes existentes tuvieron que ser reemplazados parcialmente por nuevas rejillas de hormigón armado altamente reforzado para distribuir las cargas concentradas tanto como sea posible en la estructura existente. La estructura de la plataforma se diseñó como una placa rígida para transferir las cargas horizontales desde la celosía a las rejillas.

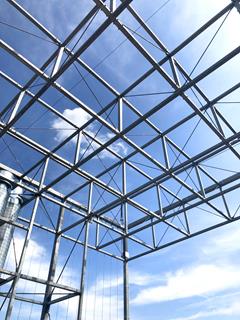

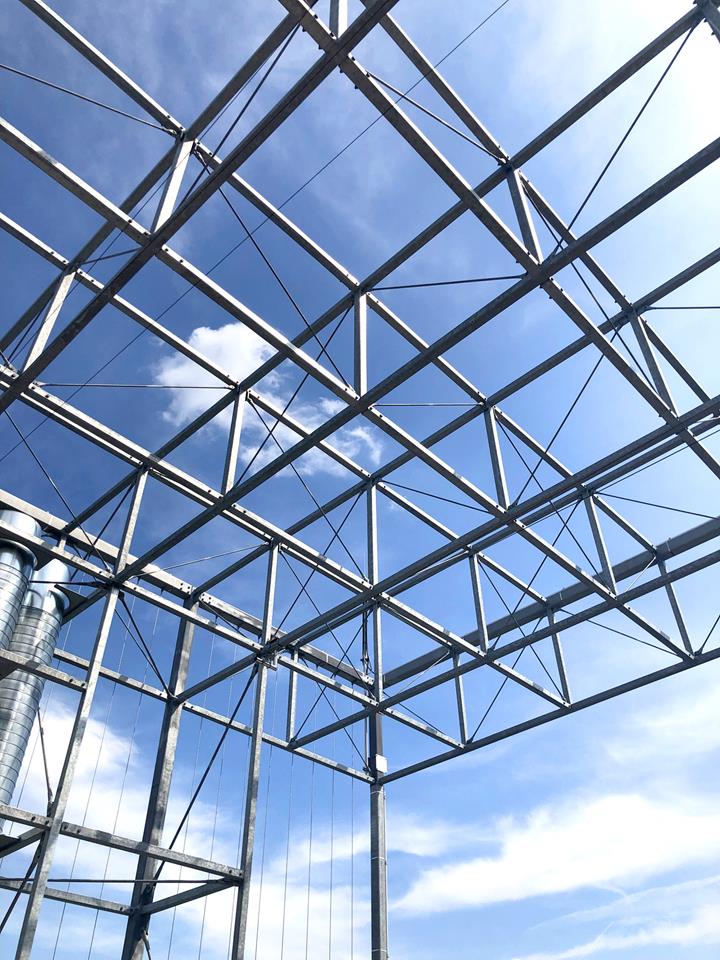

La estructura de soporte principal de la estructura de celosía se compone de tubos cuadrados y barras traccionadas. Para determinar la opción estructural óptima, se analizaron varios conceptos de rigidez. Estos fueron discutidos entre Bollinger+Grohmann y Riepl Riepl Architekten. Finalmente, se decidió diseñar la pérgola como una estructura espacial apoyada parcialmente en las direcciones vertical y horizontal. Este diseño como un pórtico de celosía rígido asegura la rigidez horizontal. Los pilares están conectados a la estructura de la plataforma a una altura de unos 6 metros por encima de la línea de la cubierta.

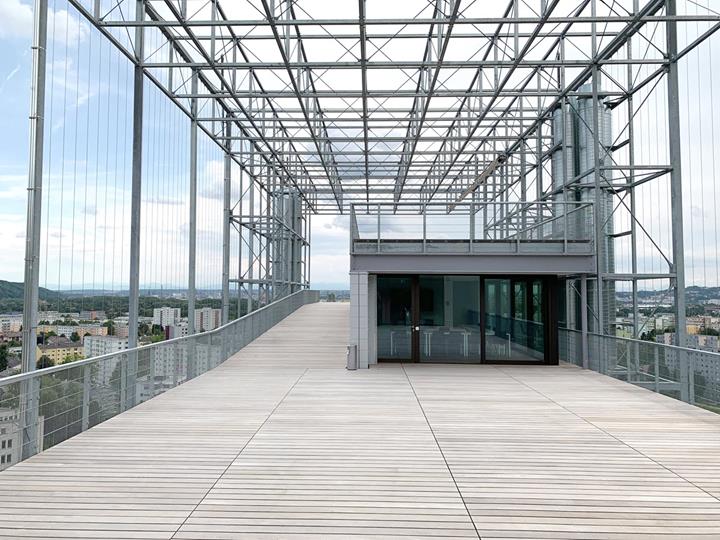

El plan es que crezcan plantas trepadoras en los lados de las superficies de la estructura. Para este propósito, se colocaron cables para trepadoras a lo largo de la estructura a una distancia de 50 cm. La planificación y el diseño de estos cables fue un desafío especial para el diseño estructural. Por un lado, se tuvieron que considerar y controlar cuidadosamente las fuerzas normales en los cables, así como la deformación horizontal admisible de los cables traccionados. Por otro lado, se tuvieron que determinar el peso de la madera y los enfoques realistas de la carga de viento.

Debido a las cargas verticales adicionales y las fuerzas del viento horizontales de la nueva estructura de acero, también se tuvo que analizar la estructura existente. Esto fue facilitado examinando los extensos documentos del plan de 1973/1974. El resultado de las investigaciones fueron las medidas de refuerzo necesarias. Por ejemplo, cuatro pozos de ventilación, que originalmente estaban separados del edificio, se conectaron al ala principal por medio de placas de montaje de acero en el undécimo piso. Además, se pegaron láminas de polímero reforzado con fibra de carbono a los ejes en el primer y segundo piso.

Gracias a la estrecha colaboración entre Bollinger+Grohmann y Riepl Riepl Architekten, fue posible crear una estructura de soporte espacial de gran éxito que cumpliera con los requisitos de diseño arquitectónico y estructural.

Ubicación del proyecto

JKU - Universidad Johannes Kepler de Linz
Altenbergerstrasse 69
4040 Linz, Austria

Palabras clave

Acero Estructura de acero Cercha Pórtico tridimensional Terraza en la azotea Plataforma mirador Plataforma de observación
