Новый кампус в городе Арлесхайм, Швейцария

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Компания Uptown Basel AG строит в рамках проекта «Industrie 4.0» на территории бывшего завода Stamm Bau AG в городе Арлесхайм новый кампус. Описываемая конструкция является частью первого здания нового кампуса.

Заказчик uptownBasel AG
Арлесхайм, Швейцария
uptownbasel.ch
Архитектурный проект Fankhauser Architektur AG
Райнах, Швейцария
www.f-web.ch
Расчет конструкций Gruner AG

Базель, Швейцарияwww.gruner.ch

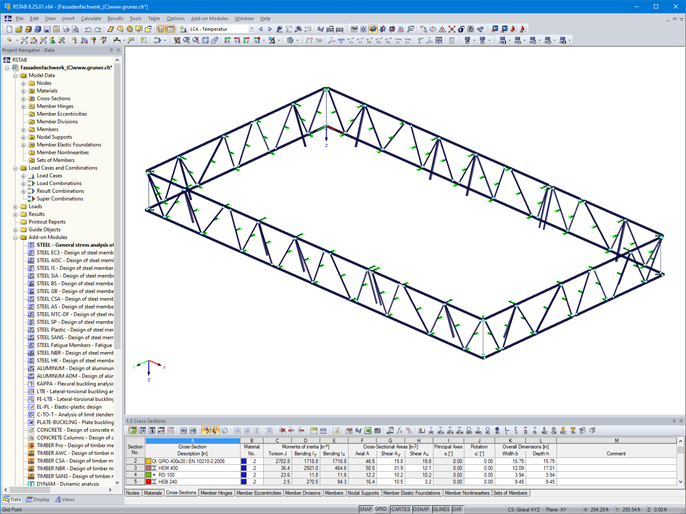

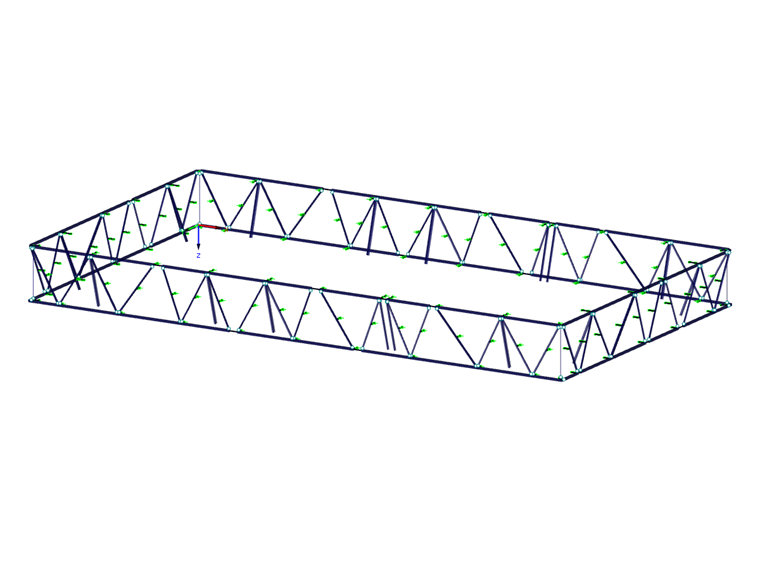

Параметры модели ферменной конструкции фасада

Модель

Благодаря тому, что в производственных помещениях нет колонн, обеспечеивает планировка здания полную гибкость дальнейшему размещению требуемого оборудования.

Согласно идеям проекта «Industrie 4.0» был весь процесс проектирования создан также в цифровой форме. Это было особенно важно для расчета конструкций и создания всех необходимых чертежей и проектных документов.

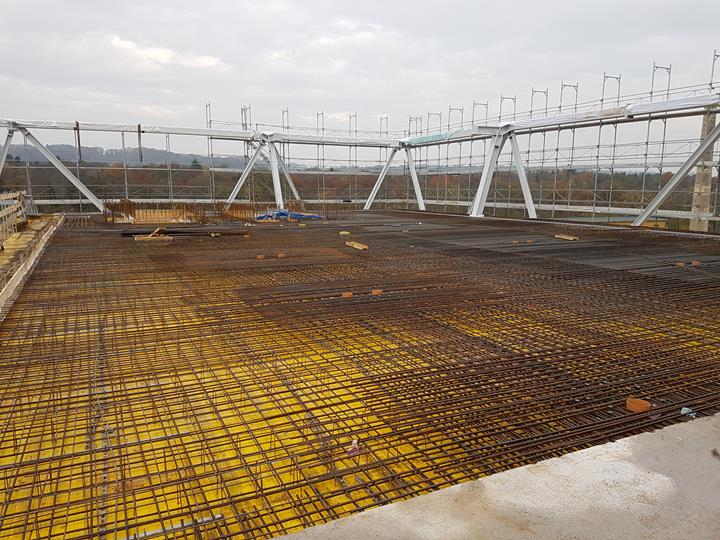

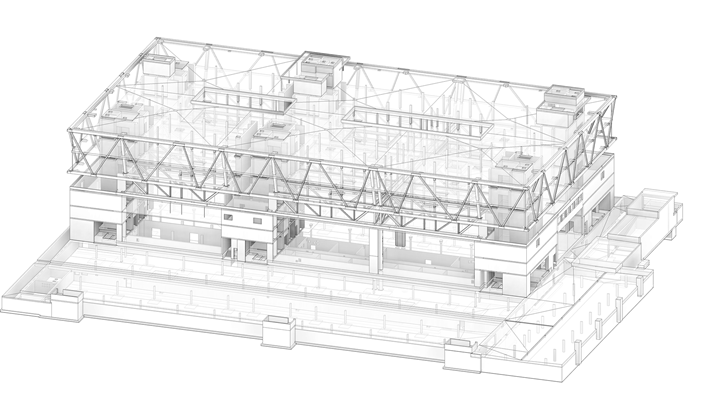

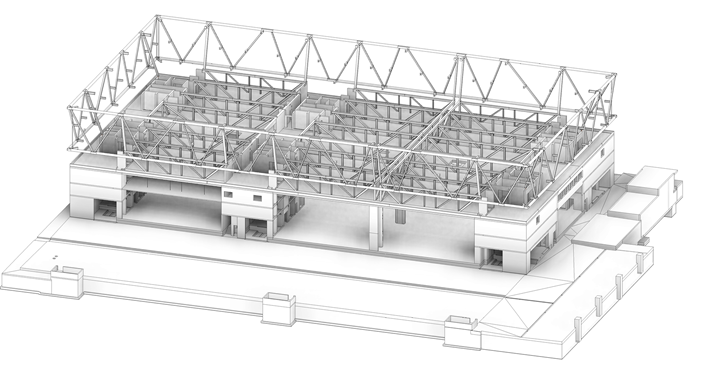

Целое здание состоит из подвального этажа с подземной парковкой, цокольного этажа без колонн и трех надземных этажей. Два верхних этажа затем имеют со всех сторон консоли, которые опираются на фермы, обрамляющие все четыре стороны конструкции. Они охватывают оба верхних этажа по всей высоте и опираются на отдельные наклонные колонны.

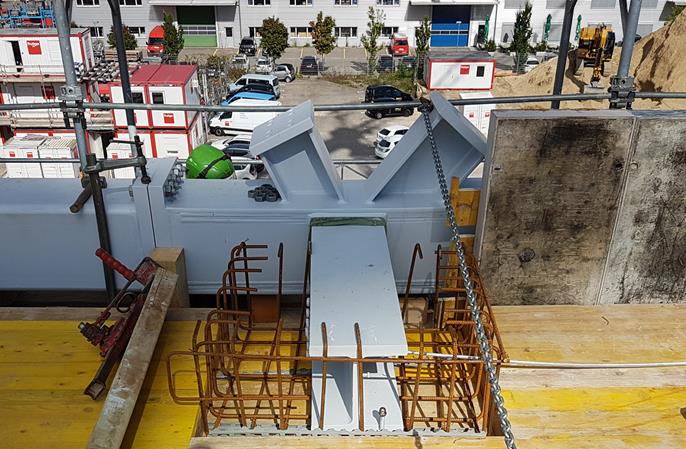

Нагрузки от перекрытия передаются посредством фасадных ферм на диагональные колонны, расположенные на продольных и поперечных сторонах. Дальнейшая передача нагрузки затем происходит с помощью колонн в конструкции здания в виде железобетонных стержней и стальных ферм. При введении вертикальных нагрузок от верхнего пояса через узловое сечение в наклонную колонну так в оголовке колонны возникают горизонтальные силы прогиба. Эти силы передаются в железобетонное перекрытие через потолочную плиту. Как верхние, так и нижние этажи прикреплены к верхнему и нижнему поясу фасадных ферм. Средний этаж затем опирается на диагонали фермы с помощью стальных кронштейнов, которые подвергаются не только действию осевых сил, но и изгибу. Несмотря на необычную нагрузку в ферме видно, что по сравнению с ее поведением при изгибе является определяющей осевая нагрузка.

Эта ферменная конструкция уникальна также тем, что находится за пределами изолированной оболочки здания, вследствие чего она подвергается климатическим изменениям температуры. Согласно расчетам должна конструкция выдержать перепады температур от -30° до +30°. Это приводит к нормальным силам в верхнем и нижнем поясе, достигающим размера 4МН с переменным знаком. Опорные кронштейны так должны выдерживать не только вертикальные нагрузки от железобетонных плит, но и вынужденные горизонтальные нагрузки от перепада температур.

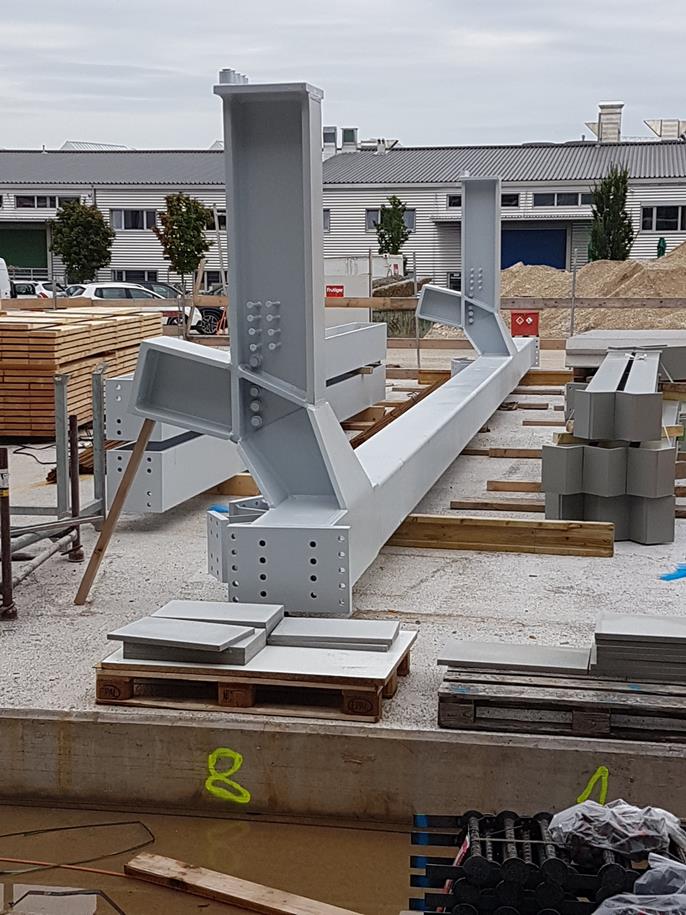

Верхние и нижние пояса фасадных ферм состоят из горячекатаных труб квадратного сечения размером 400х400х20. Но поскольку для поглощения узловых напряжений в области соединений потребовалась большая толщина стенок (до 30 мм), была геометрия стыков создана с помощью сваривания отдельных пластин. В зависимости от нагрузки потом были диагонали спроектированы как классические HEA, HEB или HEM профили. Соединения с верхним и нижним поясом осуществляются путем размещения приварных шипов в области соединения. Диагональный стержень затем присоединяется с помощью болтового соединения с торцевой пластиной.
