Nowy kampus w Arlesheim w Szwajcarii
Projekt klienta
![[DE] CP 001204 | Nowy kampus w Arlesheim w Szwajcarii](/-/media/Images/netgenium/thumbnails/x/0/7/2/1/3072128/3072128.png?la=pl&mw=578&mlid=D38169E674B54EA1941E55536D2E6A93&hash=0475189655976657C57DCBBFC3A038318ECA7A9F)
Uptown Basel AG buduje nowy kampus dla Przemysłu 4.0, zlokalizowany na terenie dawnej fabryki Stamm Bau AG w Arlesheim. Opisana tutaj konstrukcja jest częścią pierwszego budynku nowego kampusu.
| Klient |
uptownBasel AG Arlesheim, Szwajcaria uptownbasel.ch |
| Architektura |
Fankhauser Architektur AG Reinach, Szwajcaria www.f-web.ch |
| Obliczenia konstrukcyjne |
Gruner AG Bazylea, Szwajcaria www.gruner.ch |

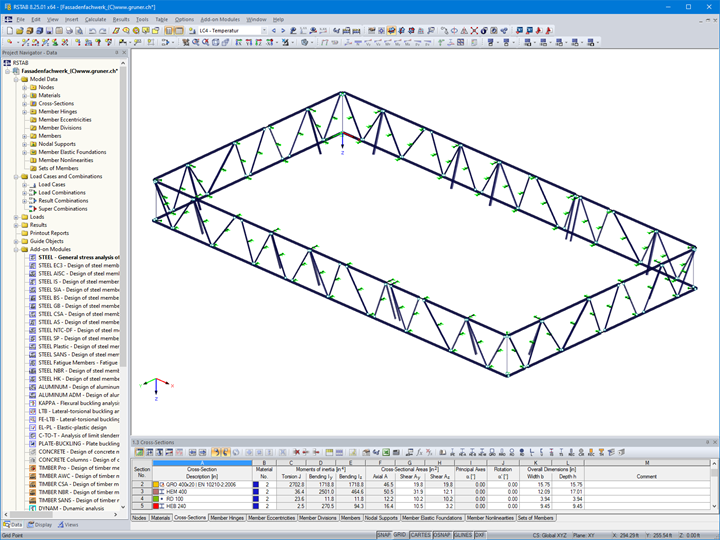

Parametry modelu konstrukcji kratownicy fasady
Model
Ponieważ w obszarach produkcyjnych nie ma słupów, układ budynku został zaprojektowany tak, aby zapewnić pełną swobodę kształtowania wnętrza.

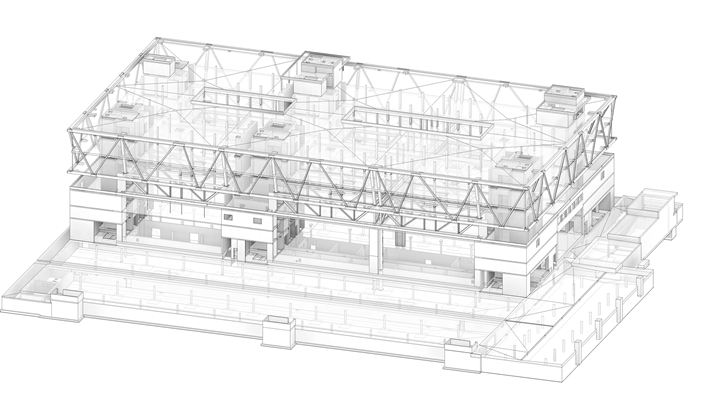

Zgodnie ze filozofią przyjętą przez Przemysł 4.0, digitalizacji podlega cały proces planowania, jest to także wykorzystane w trakcie analizy konstrukcyjnej, jak również we wszystkich niezbędnych etapach tworzenia dokumentacji.

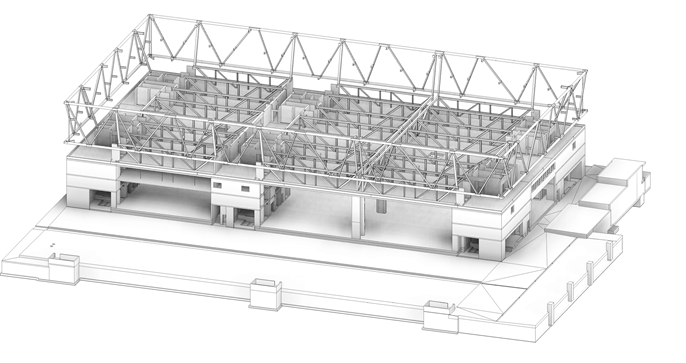

Budynek składa się z kondygnacji piwnicy z podziemnym parkingiem, pierwszego piętra o dużej wysokości w świetle stropów pozbawionych słupów pośrednich oraz trzech kolejnych kondygnacji powyżej. Dwie najwyższe kondygnacje są nadwieszone ze wszystkich czterech stron budynku i podtrzymane na kratownicach biegnących w płaszczyźnie fasady. Kratownice przebiegają przez całą wysokość pięter powyżej parteru i wsparte są na ukośnie ustawionych słupach.

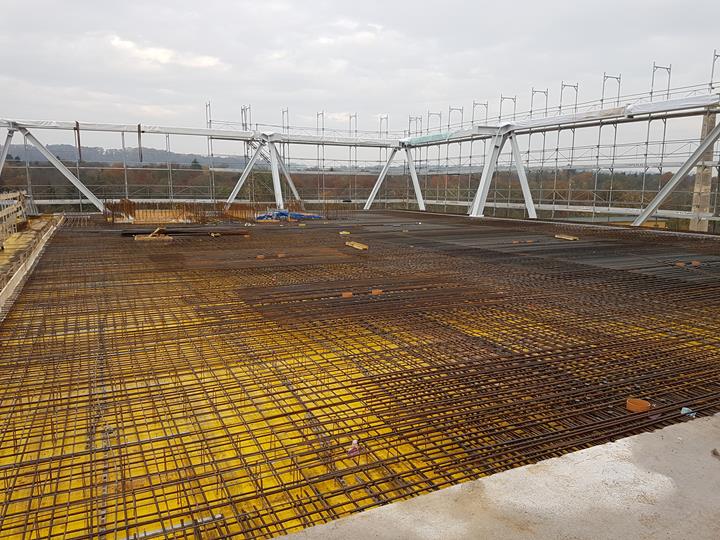

Obciążenia ze stropów są przenoszone przez kratownice w płaszczyźnie fasady, a następnie rozkładają się na ukośne słupy rozmieszczone po obwodzie. Dalsze przenoszenie obciążenia odbywa się za pośrednictwem słupów w konstrukcji budynku z wykorzystaniem rdzeni żelbetowych i dodatkowych kratownic stalowych. Poprzez wprowadzenie obciążeń pionowych z górnego pasa kraty głównej w przekrojach węzłowych na wychylone słupy, powstają dodatkowe siły poziome. Siły te są przenoszone przez żelbetową płytę stropową. Górne i dolne piętra są podparte na górnym i dolnym pasie kratownic. Środkowe piętro opiera się na krzyżulcach za pośrednictwem dodatkowych stalowych wsporników, które są poddane działaniu sił osiowych, jak i zginane. Chociaż jest to rzadki stan obciążenia w przypadku kratownicy, globalnie obciążenie osiowe konstrukcji jest wyraźnie nadrzędne w porównaniu z pracą na momenty zginające.
Konstrukcja kratownicowa jest wyjątkowa jak na budownictwo kubaturowe, ponieważ znajduje się poza izolowaną przegrodą zewnętrzną budynku i jest narażona na zmiany temperatury. Konstrukcja stalowa jest przystosowana do zmian temperatury +/- 30°C, które mogą skutkować powstaniem sił osiowych o wartości dochodzącej do około 4000 kN przy naprzemiennym obciążeniu pasów górnych i dolnych. Wsporniki na krzyżulcach i pasach muszą zatem nie tylko przenosić obciążenia pionowe ze stropów, ale także siły poziome od zmian temperatury w płytach żelbetowych.

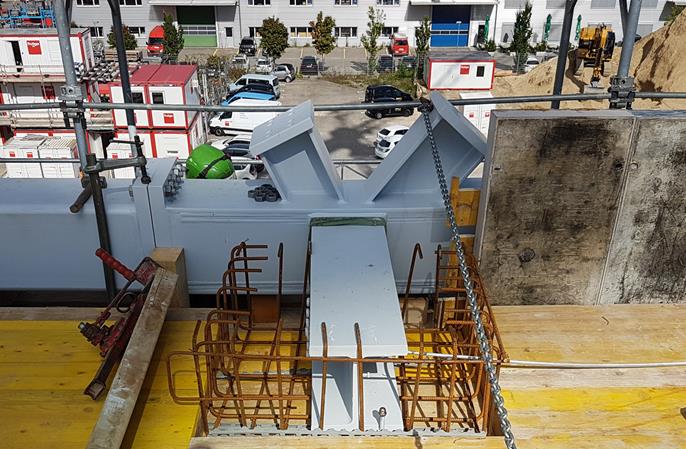

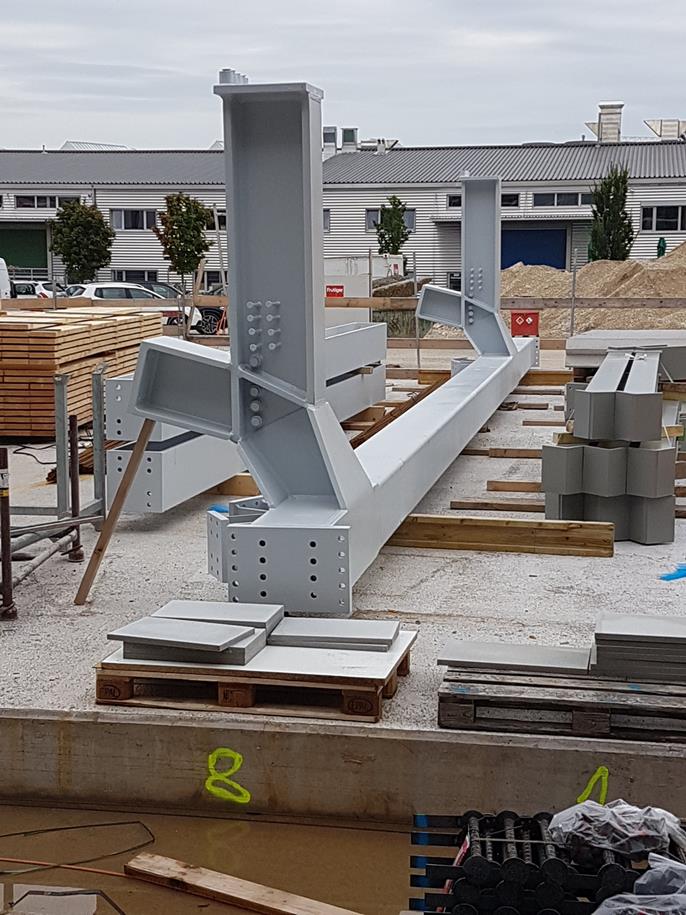

Górne i dolne pasy kratownic fasadowych składają się z walcowanych na gorąco kwadratowych profili rurowych 400x400x20 mm. Aby możliwe było przeniesienie zwiększonych naprężeń w okolicach węzłów konieczne było zastosowanie ścianek o większej grubości (do 30 mm). Aby wykonstruować skomplikowany kształt węzłów połączenia spawano z pojedynczych płyt stalowych. Krzyżulce są zaprojektowane jako klasyczne przekroje HEA, HEB lub HM, w zależności od obciążenia. Połączenia z górnymi i dolnymi pasami są wykonane za pomocą przyspawanych króćców w obszarze połączenia. Krzyżulce są następnie połączone śrubami z blachami czołowymi króćców.
Lokalizacja projektu
Schorenweg4144 Arlesheim, Szwajcaria
Słowa kluczowe
Kratownica Belka Kratownica fasady Stal
