Nuevo campus en Arlesheim, Suiza

Parámetros del modelo de la estructura de cerchas

• Longitud: ~ 101 m
• Anchura: ~ 56 m
• Altura: ~ 10 m
• Número de barras: 476
• Número de nudos: 416
• Número de secciones: 20

Modelo

Modelo en 3D

• Visor 3D | Google
• Visor 3D | Babylon
• Realidad virtual

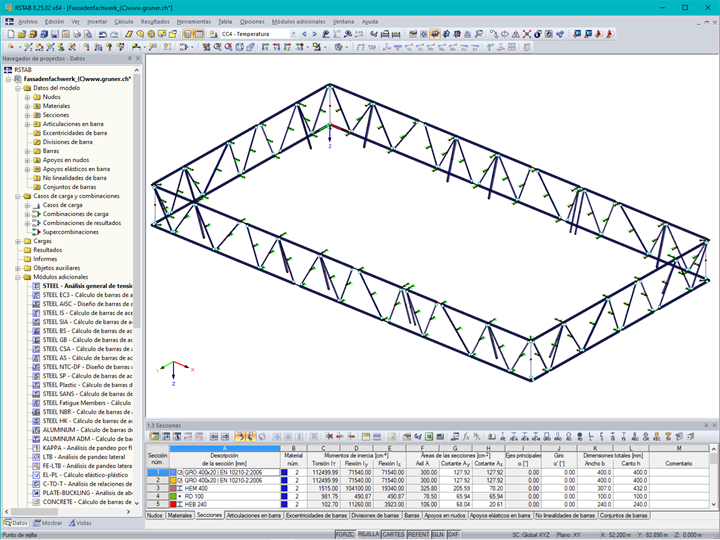

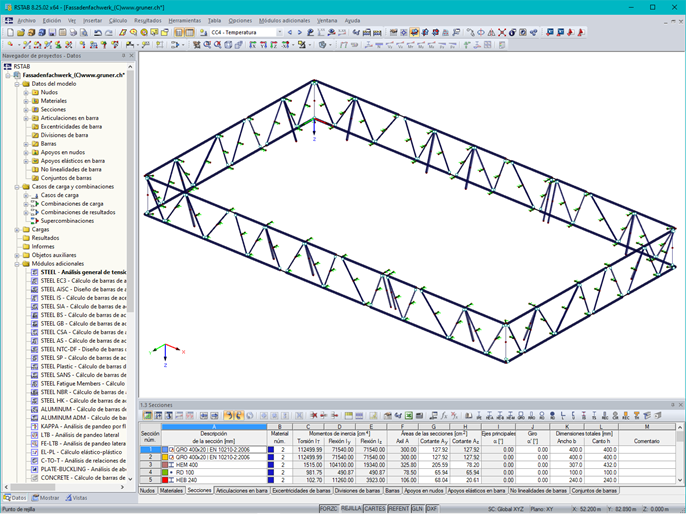

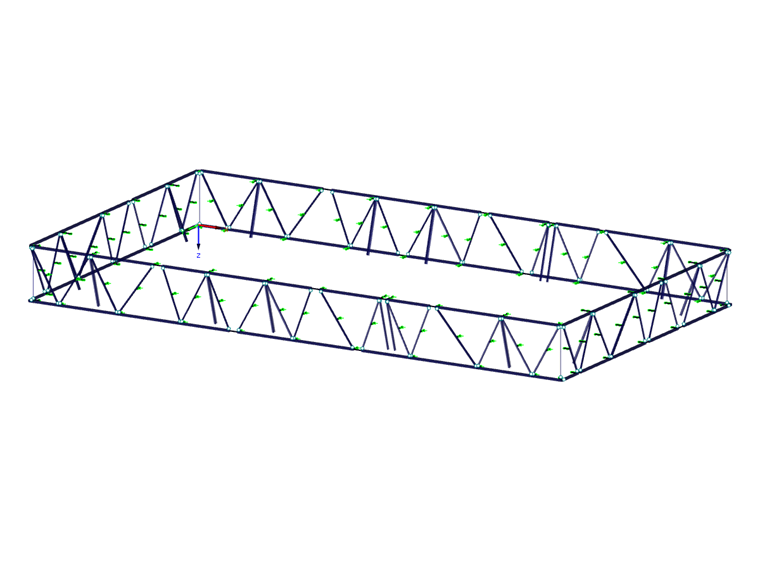

Modelo | Cerchas de acero para fachadas

La disposición del edificio está diseñada para proporcionar una flexibilidad total gracias al hecho de que no hay pilares en las áreas de producción.

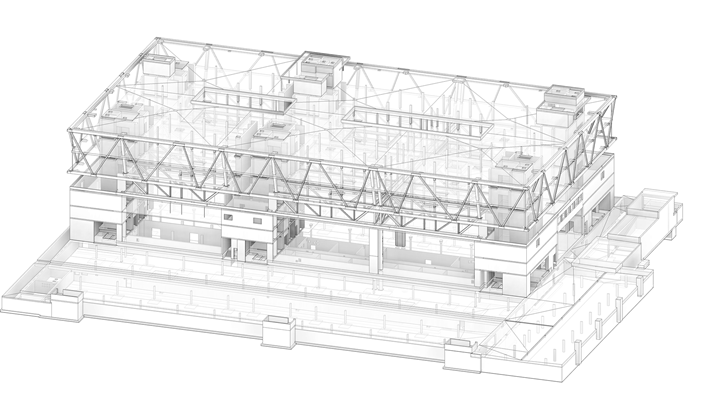

De acuerdo con el enfoque de la Industria 4.0, el proceso de planificación también está digitalizado, esto se implementa específicamente en el análisis de la estructura y la creación de todos los planos y documentos necesarios para el proyecto.

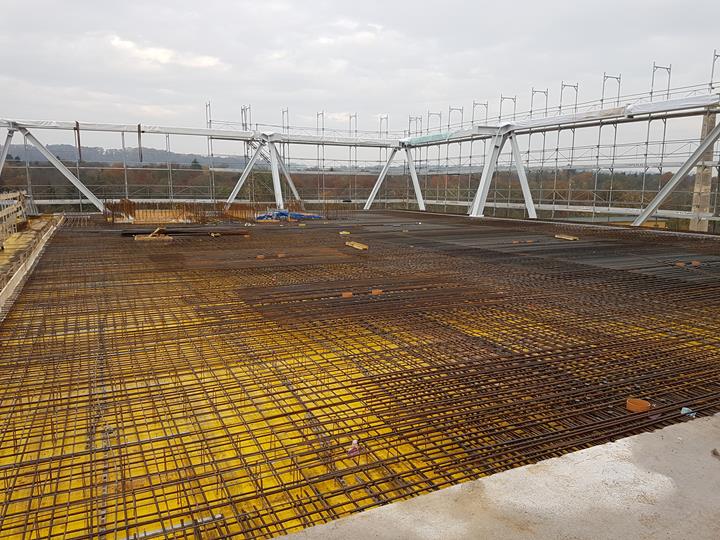

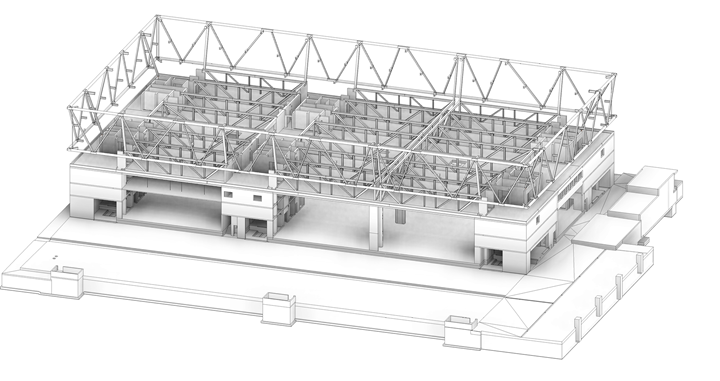

El edificio se compone de un sótano con un aparcamiento subterráneo, un primer piso de techos altos sin pilares y tres pisos superiores. Los dos pisos superiores están en voladizo en todas las direcciones desde los lados del edificio y están colocados sobre cerchas que bordean los cuatro lados de la estructura. Estas estructuras de cerchas abarcan toda la altura de los dos pisos superiores y están apoyadas en pilares inclinados individuales.

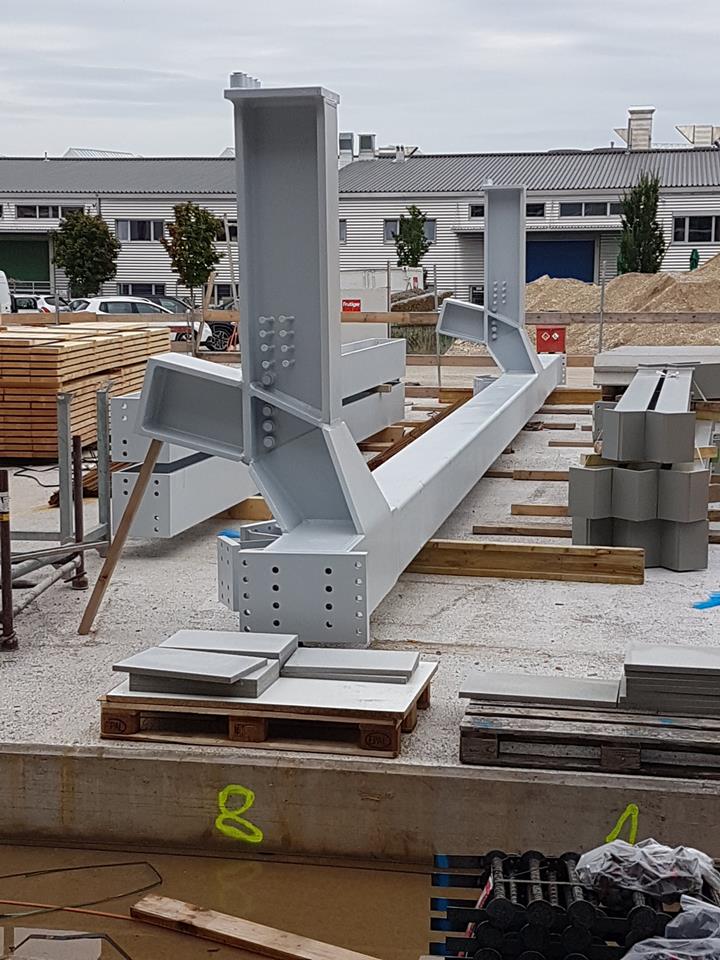

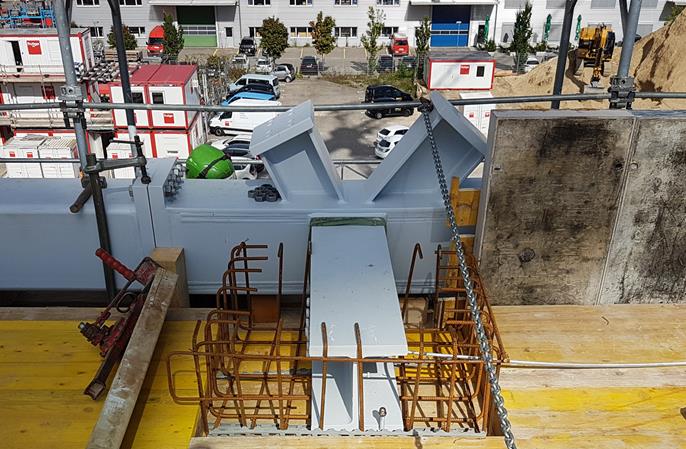

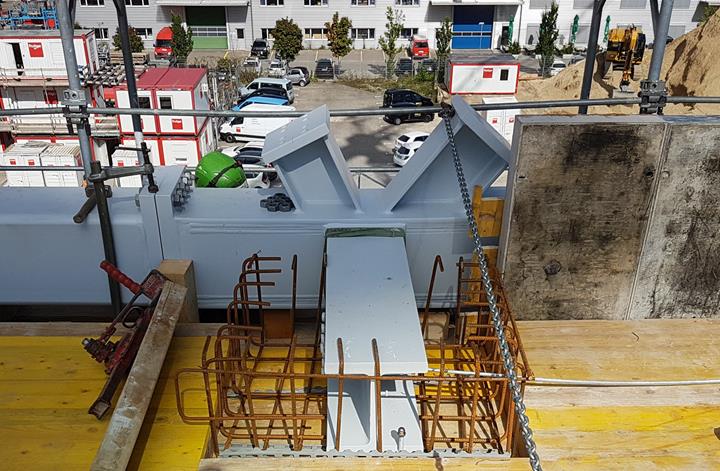

Las cargas del techo se transfieren a través de las cerchas de la fachada a los pilares diagonales dispuestos en los lados longitudinales y transversales. La transferencia de carga adicional se realiza a través de los pilares en la estructura del edificio utilizando núcleos de hormigón armado y cerchas de acero. Al introducir las cargas verticales desde el cordón superior a través de la pieza en el nudo en el pilar inclinado, se producen las fuerzas de flecha horizontal en la cabeza del pilar. Estas fuerzas se transfieren al techo de hormigón armado a través de la placa del techo. Los pisos superior e inferior están apoyados en el cordón superior e inferior de las cerchas de la fachada. El piso intermedio está colocado sobre las diagonales de la cercha a través de ménsulas de acero, las cuales por tanto no solo están sometidas a esfuerzos axiles, sino también a flexión. Aunque esto es una carga poco común en una cercha, la carga axial es determinante claramente en comparación con el comportamiento a la flexión.

Esta estructura de celosía es única porque se encuentra fuera de la envolvente aislada del edificio y está expuesta a los cambios climáticos de temperatura. La estructura de acero está diseñada para cambios de temperatura desde -30°C hasta +30ºC. Esto resulta en esfuerzos normales de hasta aproximadamente 4 MN con cargas alternando en los cordones superior e inferior. Por lo tanto, las ménsulas de apoyo no sólo deben ser capaces de soportar las cargas verticales de las losas de hormigón armado, sino también las fuerzas horizontales impuestas por los cambios de temperatura en estas losas.

Los cordones superiores e inferiores de las cerchas de la fachada están compuestos por tubos cuadrados laminados en caliente de 400 x 400 x 20. Para absorber las tensiones en los nudos se requieren que los muros tengan un espesor mayor (hasta 30 mm) en las áreas de las juntas. Para construir esta geometría de uniones compleja, están soldadas entre sí a partir de placas individuales. Las diagonales están diseñadas como secciones clásicas HEA, HEB o HEM, dependiendo de la carga. Las conexiones con los cordones superiores e inferiores se logran mediante muñones soldados en el área de la unión. La barra diagonal se conecta entonces con una unión de placa atornillada en el extremo.
