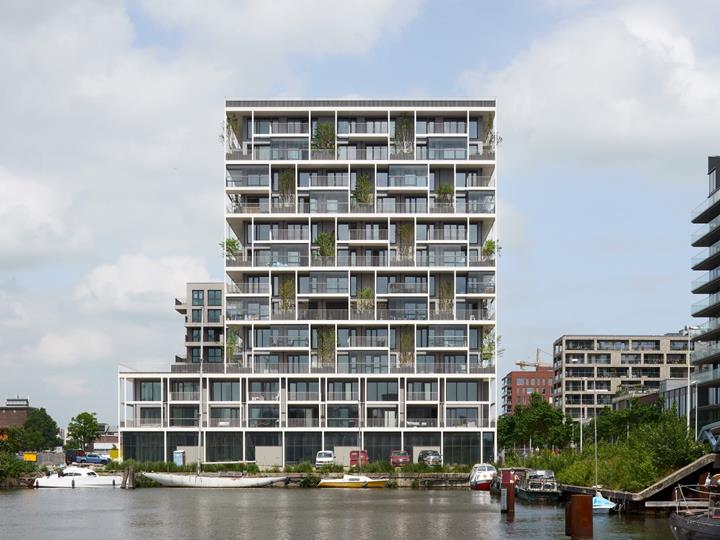

Жилой дом BSH20A «Этажи» в Амстердаме, Нидерланды

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

В проекте здания BSH20 A «Этажи» заказчик Dlubal PIRMIN JUNG вывел классический жилой дом на новый уровень. Благодаря инновационному использованию поперечно-клеёной древесины, этот проект заказчика создаёт особую ауру, которая прекрасно и гармонично вписывается в городской пейзаж Амстердама. Очень интересное и красивое здание.

Управление проектом Baugruppe BSH20A | Heutink Groep
www.heutinkgroep.nl
Архитектурный проект Olaf Gipser Architects B.V.
www.olafgipser.com
Деревянная конструкция W. u. J. Derix GmbH & Co.
derix.com
Расчёт конструкций PIRMIN JUNG Schweiz AG
www.pirminjung.ch

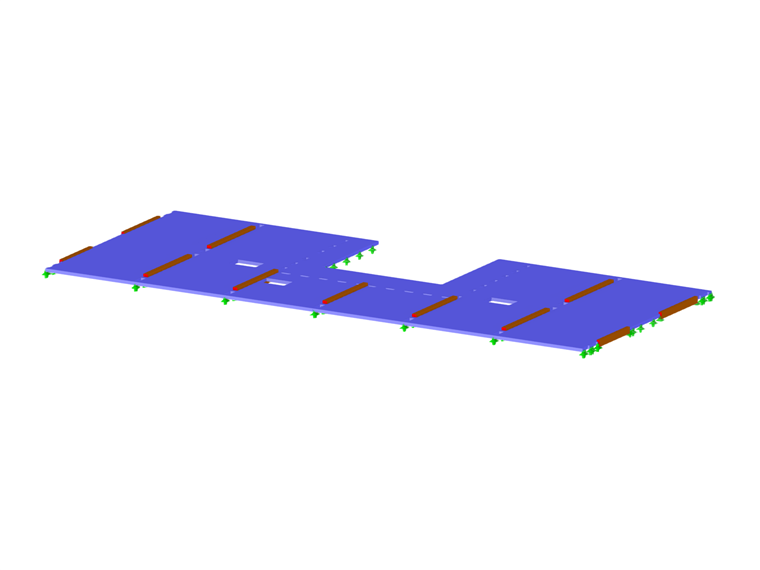

Данные модели поперечно-клеёной деревянной плиты

Модель

Устойчивое развитие также стало важной темой в строительной отрасли. По этой причине швейцарский клиент Dlubal PIRMIN JUNG решил выполнить проектирование конструкций, а также измерения, касающиеся физики здания, для проекта BSH20 A «Этажи».

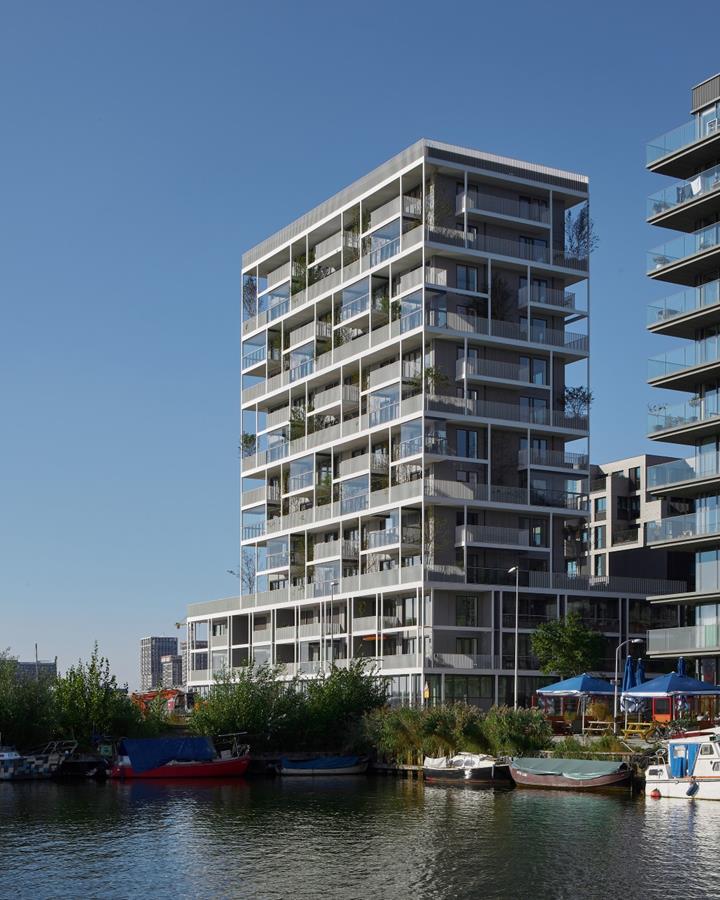

Многоквартирный жилой дом включает в себя гараж, 35 квартир и коммерческих помещений, расположенных на 13 этажах, возвышающихся с почти филигранной элегантностью над крышами окружающих зданий Амстердама. За счет озеленения и узких стен он выглядит как молодой лес, который только начинает цвести. Подобно огромному потенциалу, который еще предстоит найти в деревянных конструкциях и который ждет своего применения в строительной отрасли.

Конструкция

Деревянная конструкция, состоящая из сборных поперечно-клеёных деревянных панелей (CLT), имеет высоту более 32 м и опирается на железобетонное основание высотой 11 м. Сегменты стен из поперечно-клееной древесины толщиной от 140 до 200 мм воспринимают все вертикальные нагрузки вокруг зоны доступа.

Особой проблемой для десяти деревянных этажей стала противопожарная защита. Частично ее решили путем герметизации, а частично соответствующим расчётом на обугливание открытых перекрытий.

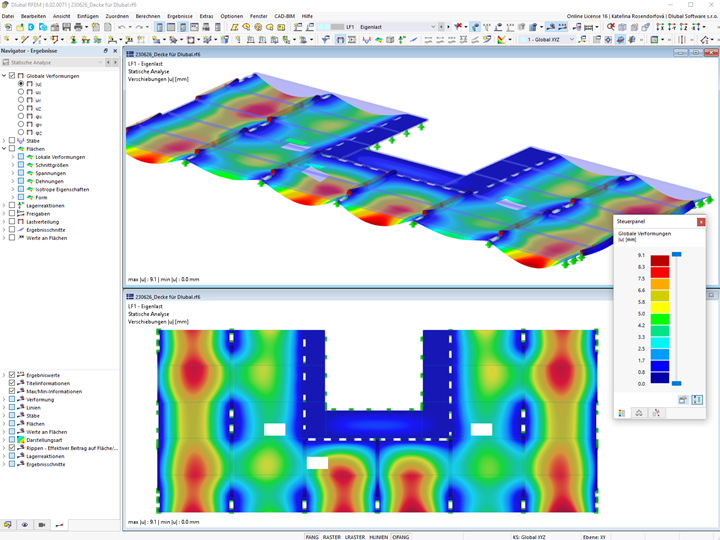

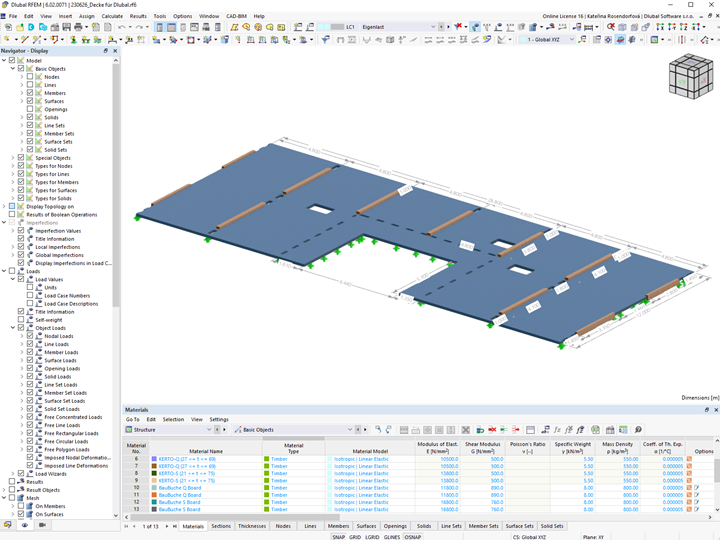

Несущая конструкция была рассчитана компанией PIRMIN JUNG с использованием программы для расчёта методом конечных элементов RFEM. Жилой дом BSH20 A «Этажи» стал победителем конкурса «Beste Gebouw 2022 - Particulière Woonbeleving, Нидерланды».

Расположение проекта

NL-1031 Amsterdam-Buiksloterham




Ключевые слова

Жилой дом Поперечно-клеёная древесина Xlam CLT
